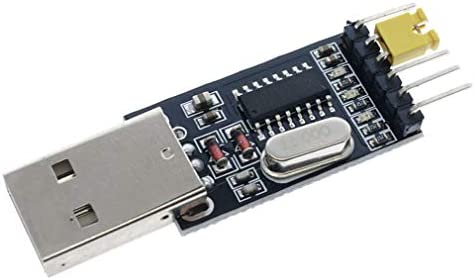

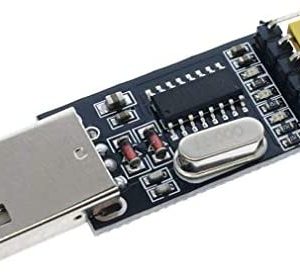

مبدل USB به TTL (سریال) CH340G

نوع محصول: مبدل USB به TTL / UART
تراشه اصلی: CH340G
نوع رابط: USB به رابط سریال
رابط ورودی: USB
رابط خروجی: UART با سطح منطقی TTL
پایه‌های ارتباطی: TXD، RXD، GND، VCC
نشانگر وضعیت LED: سه عدد LED (POWER، TXD، RXD)
نوع انتقال داده: سریال آسنکرون
پورت شناسایی‌شده در کامپیوتر: Virtual COM Port (COM)
رابط‌های قابل پشتیبانی با مدار جانبی: RS-232، RS-485 و RS-422 با استفاده از مبدل سطح خارجی
سطح ولتاژ منطقی: وابسته به وضعیت جامپر؛ معمولاً 3.3V یا 5V
ولتاژ تغذیه: 3.3V یا 5V
نرخ انتقال داده (Baud Rate): 50bps تا 2Mbps، قابل تنظیم با نرم‌افزار
نوع اتصال به میکروکنترلر: UART / TTL
سطح سیگنال خروجی: TTL، نه RS-232 استاندارد
درایور موردنیاز: در برخی سیستم‌عامل‌ها نیازمند نصب درایور CH340
سازگاری کاربردی: Arduino، ESP، STM32 و سایر تجهیزات دارای UART
قابلیت پروگرام: دارد، در صورت پشتیبانی برد مقصد از UART Bootloader
قابلیت دیباگ سریال: دارد
پشتیبانی از IrDA SIR: در نسخه‌های پشتیبانی‌شده تراشه CH340
کاربرد اصلی: تبدیل USB کامپیوتر به UART/TTL
پروتکل‌های قابل استفاده: UART، و با مدار جانبی RS-232 / RS-485 / RS-422
نوع کاربرد: پروگرام، دیباگ و ارتباط سریال
مناسب برای: پروژه‌های الکترونیکی و سیستم‌های Embedded
دمای کاری: 0 تا +70 درجه سانتی‌گراد
ابعاد: 52 × 17 × 4 میلی‌متر

1,000,000 تومان دیگر تا ارسال رایگان 🚚

2 نفر در حال مشاهده محصول هستند!

توضیحات

مبدل USB به TTL سریال CH340G | ماژول USB به UART برای پروگرام و دیباگ

مبدل USB به TTL سریال CH340G یک ماژول کاربردی برای ایجاد ارتباط بین کامپیوتر و مدارهای الکترونیکی دارای رابط UART / TTL است. این ماژول با استفاده از تراشه CH340G، پورت USB کامپیوتر را به سیگنال‌های سریال TTL تبدیل می‌کند و برای پروگرام، دیباگ و ارتباط با انواع میکروکنترلر، برد توسعه و تجهیزات الکترونیکی مورد استفاده قرار می‌گیرد.

بسیاری از میکروکنترلرها و بردهای توسعه برای ارتباط با کامپیوتر از رابط UART استفاده می‌کنند؛ اما کامپیوترهای جدید معمولاً پین‌های مستقیم UART یا پورت سریال RS-232 ندارند. ماژول CH340G این مشکل را حل می‌کند و امکان برقراری ارتباط سریال بین کامپیوتر و مدارهای دارای سطح منطقی TTL را فراهم می‌سازد.این مبدل معمولاً دارای پین‌های TXD، RXD، GND و VCC است. پایه TXD برای ارسال داده از مبدل به مدار و پایه RXD برای دریافت داده از مدار به مبدل استفاده می‌شود. برای برقراری ارتباط صحیح، پایه TXD مبدل باید به RXD دستگاه مقابل و پایه RXD مبدل به TXD دستگاه متصل شود.

تراشه CH340G یک کنترلر رابط USB به UART است که برای تبدیل داده‌های USB به داده‌های سریال آسنکرون کاربرد دارد. این تراشه در پروژه‌های الکترونیکی به دلیل قیمت مناسب، نصب ساده و سازگاری گسترده با سیستم‌عامل‌های مختلف، بسیار مورد استفاده قرار می‌گیرد.پس از نصب درایور مناسب، سیستم‌عامل معمولاً ماژول را به‌عنوان یک پورت سریال مجازی COM Port شناسایی می‌کند. به این ترتیب می‌توان از نرم‌افزارهایی مانند Serial Monitor، ترمینال‌های سریال و محیط‌های برنامه‌نویسی برای ارسال و دریافت داده استفاده کرد.

یکی از کاربردهای اصلی این ماژول، اتصال کامپیوتر به بردهای میکروکنترلری و سیستم‌های تعبیه‌شده است. از این مبدل می‌توان برای ارتباط با میکروکنترلرهایی مانند خانواده‌های مختلف Arduino، ESP، STM32 و سایر سیستم‌های دارای UART استفاده کرد.همچنین در پروژه‌هایی که نیاز به مشاهده پیام‌های Debug یا دریافت اطلاعات سنسورها و تجهیزات از طریق پورت سریال وجود دارد، این ماژول می‌تواند به‌عنوان یک رابط ارتباطی ساده و کم‌هزینه مورد استفاده قرار گیرد.
