ماژول MH-DL18S نمایشگر شارژ باتری Li-ion LiPo 1 to 8 سلول | بک لایت سبز | 5 حالت نمایش شارژ

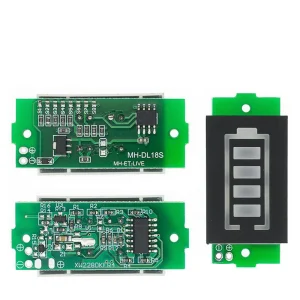

ماژول نمایشگر سطح شارژ باتری لیتیومی MH-DL18S با بکلایت سبز، نمایشگر LED بارگراف حرفهای برای باتریهای لیتیوم-یون (Li-ion) و لیتیوم-پلیمر (LiPo) با 1 تا 8 سلول (ولتاژ 3.3V تا 31.2V) است که 5 حالت شارژ دقیق (0٪، 25٪، >50٪، >75-100٪) را با 4 بلوک LED سبز نمایش میدهد.
این ماژول با جریان مصرفی کمتر از 5 میلیآمپر، مصرف انرژی بسیار کم دارد و برای استفاده طولانیمدت دائمی به باتری متصل مناسب است. تنظیم تعداد سل باتری با 8 جامپر لحیمی S1-S8 در پشت برد بهسادگی انجام میشود.
ابعاد فشرده 45×20×8 میلیمتر و وزن سبک 5 گرم برای پهپادها، رباتها، لپتاپ، پاور بانک، ابزارهای cordless 18V-21V، سیستمهای انرژی خورشیدی و خودروهای الکتریکی کوچک ایدهآل است. بکلایت سبز روشن خوانایی در محیط کمنور و شب را افزایش میدهد. دمای عملیاتی گسترده -10℃ تا 60℃ عملکرد پایدار در تمام شرایط محیطی تضمین میکند. اتصال مستقیم به پدهای مثبت و منفی باتری یا کانکتور بالانس باتری امکان نصب ساده بدون قطعات اضافی فراهم میکند.
فقط باتریهای لیتیومی پشتیبانی میشوند (باتری اسیدی، NiCd، NiMH پشتیبانی نمیشوند).
کاربردها
• باتریهای لیتیوم-پلیمر (LiPo) – مناسب برای باتریهای LiPo در پهپادها و رباتها
• سیستمهای باتری سری – باتریهای 1S تا 8S که به صورت سری متصل شدهاند
• رباتهای قابل حمل – نمایش شارژ باتری لیتیومی در رباتهای autonomous
• لپتاپ و پاور بانک – نمایش سطح شارژ باتری لیتیومی در دستگاههای الکترونیکی
• ابزارهای cordless لیتیومی – نمایش شارژ باتریهای 18V-21V ابزارهای لیتیومی
• سیستمهای انرژی خورشیدی – نظارت شارژ باتریهای لیتیومی در سیستمهای solar
• خودروهای الکتریکی کوچک – نمایش شارژ باتری در ماشینهای الکتریکی
• پروژههای DIY الکترونیک – نظارت شارژ باتری در پروژههای الکترونیکی شخصی
راهاندازی
1. تنظیم تعداد سل باتری با جامپر (مهمترین مرحله)

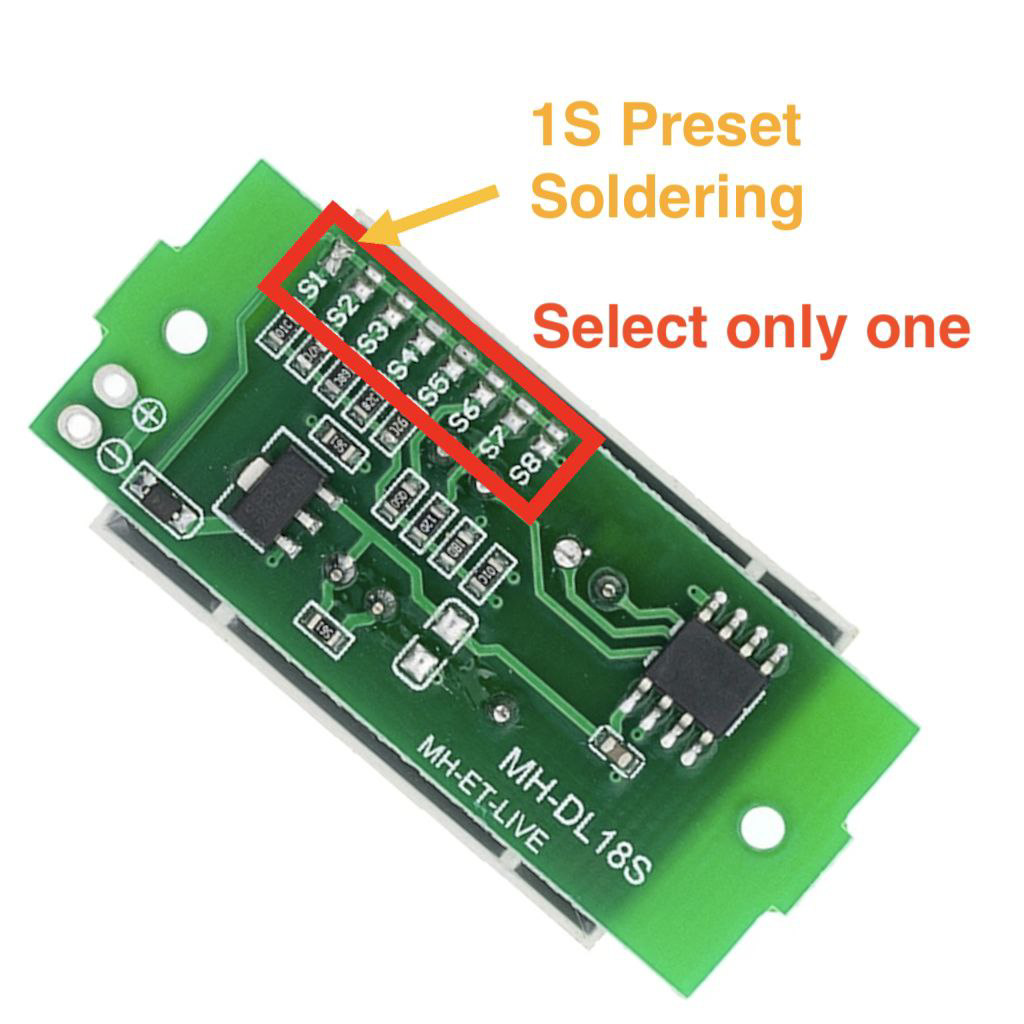

• در پشت برد 8 عدد جامپر لحیمی با لیبلهای S1 تا S8 وجود دارد
• جامپر متناسب با تعداد سل باتری را لحیم کنید:
• باتری 1 سل: جامپر S1 را لحیم کنید
• باتری 2 سل: جامپر S2 را لحیم کنید
• باتری 3 سل: جامپر S3 را لحیم کنید
• باتری 4 سل: جامپر S4 را لحیم کنید
• باتری 5 سل: جامپر S5 را لحیم کنید
• باتری 6 سل: جامپر S6 را لحیم کنید
• باتری 7 سل: جامپر S7 را لحیم کنید
• باتری 8 سل: جامپر S8 را لحیم کنید
مثال: برای 3 باتری لیتیومی سری، جامپر S3 را اتصال کوتاه (لحیم) کنید
2. اتصال باتری به ماژول
• روی ماژول دو پد اتصال وجود دارد:
• پد مثبت (+): به مثبت باتری متصل شود
• پد منفی (-): به منفی باتری متصل شود
• قطبها را درست وصل کنید – اتصال معکوس ممکن است باعث آسیب به ماژول شود
3. بررسی نمایش شارژ
• پس از اتصال، نمایشگر LED بارگراف سطح شارژ باتری را نشان میدهد
• کادر قرمز دور نمایشگر روشن میشود برای خوانایی بهتر
• 4 بلوک سبز میزان شارژ را نشان میدهند (1 بلوک = 25٪، 2 بلوک = 50٪، 3 بلوک = 75٪، 4 بلوک = 100٪)
نکات مهم در استفاده
1. تنظیم صحیح تعداد سل (مهم)
• قبل از استفاده، جامپر مناسب تعداد سل را لحیم کنید
• اگر تعداد سل را اشتباه تنظیم کنید، نمایش شارژ دقیق نخواهد بود
• مثال: برای باتری 3 سل، حتماً S3 را لحیم کنید
2. دامنه ولتاژ مجاز
• ولتاژ کمتر از 3.3V: تمام بلوکها خاموش میشوند، باتری نیازمند شارژ است
• ولتاژ بیش از 31.2V: ممکن است باعث آسیب به ماژول شود – از اتصال باتری با ولتاژ بیش از 31.2V جلوگیری کنید
3. نوع باتری
• فقط باتری لیتیوم-یون (Li-ion) و لیتیوم-پلیمر (LiPo) پشتیبانی میشود
• باتریهای دیگر مثل باتری اسیدی، NiCd، NiMH پشتیبانی نمیشوند .
4. جریان مصرفی کم
• جریان مصرفی کمتر از 5 میلیآمپر است
• مناسب برای استفاده طولانیمدت بدون تأثیر قابل توجه بر باتری
• میتوانید ماژول را به صورت دائمی به باتری متصل نگه دارید
5. دمای عملیاتی
• دمای مجاز: -10℃ تا 60℃
6. اتصال صحیح قطبها
• اتصال معکوس ممکن است باعث آسیب فوری به ماژول شود
• قبل از اتصال، قطبهای باتری را با ولتمتر بررسی کنید
7. لحیم کردن جامپر
• جامپر را کاملاً لحیم کنید (اتصال کوتاه)
• از لحیم اضافی که ممکن است باعث اتصال به جامپرهای دیگر شود جلوگیری کنید
• پس از لحیم، با مولتی متر اتصال را بررسی کنید
