ماژول افزاینده شارژ سریع HW-398 | Trigger USB Type-C PD 9V/12V/15V/20V | جریان 5 آمپر | پشتیبانی PD3.0 QC3.0 FCP AFC | مبدل شارژر فست به آداپتور DC | تستر پروتکل فست شارژ

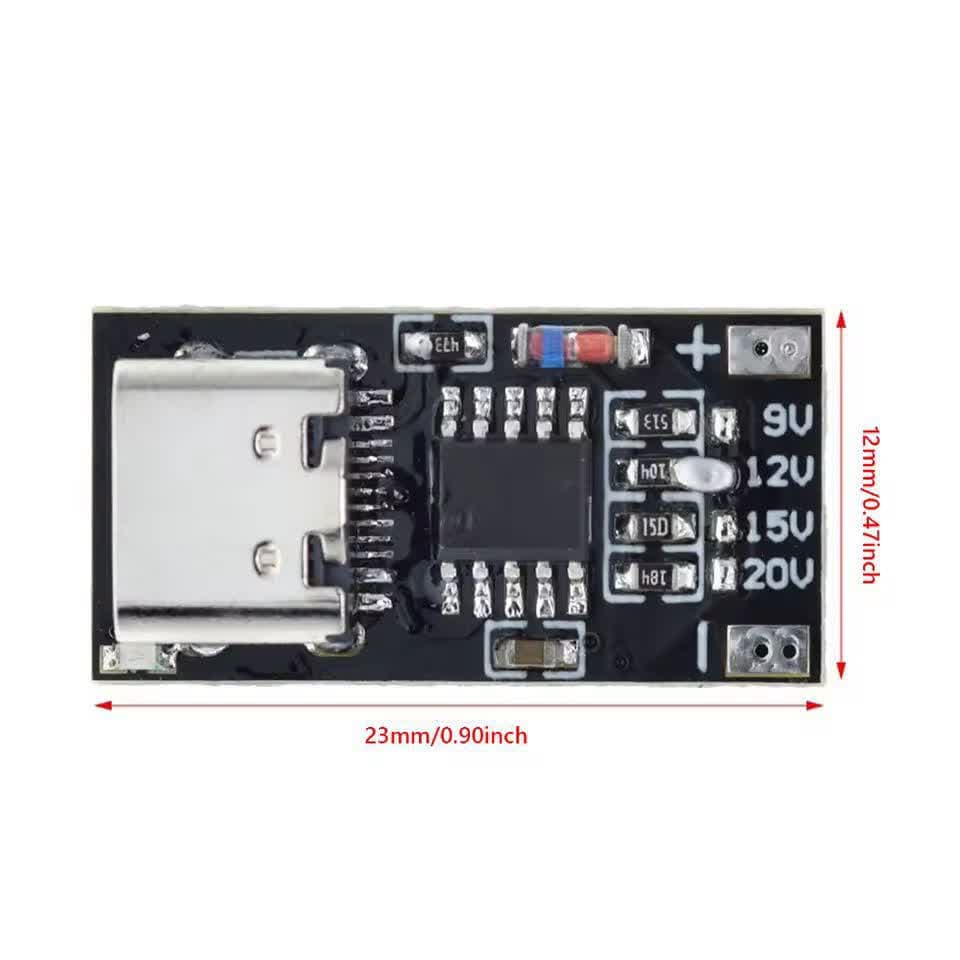

ماژول افزاینده شارژ سریع HW-398 (CDC HW398) یک ماژول تریگر (Trigger) حرفهای برای شارژرهای سریع USB Type-C است که امکان دریافت ولتاژهای قابل تنظیم 9V، 12V، 15V و 20V از شارژرهای فست شارژ یا پاوربانکها را فراهم میکند. این ماژول با حداکثر جریان خروجی 5 آمپر و پشتیبانی از 5 پروتکل شارژ سریع (PD3.0/2.0، PPS/QC4+، QC3.0/2.0، FCP، AFC) امکان استفاده از تمام پتانسیل شارژرهای سریع موبایل را برای تغذیه دستگاههای DC فراهم میکند.
این محصول هم به عنوان ماژول تریگر برای شارژرهای سریع و هم به عنوان مبدل شارژر فست شارژ به آداپتور DC استفاده میشود. با شبیهسازی گوشی هوشمند، شارژر فست شارژ را وادار میکند تا ولتاژ مورد نیاز (9V/12V/15V/20V) را ارائه دهد و پورت USB Type-C را به خروجی DC تبدیل میکند.
کاربردها :
• ماژولهای الکترونیکی: تغضیه ماژولهای مختلف با ولتاژهای متفاوت (9V/12V/15V/20V)
• شارژر موبایل به آداپتور: تبدیل شارژر فست شارژ موبایل به آداپتور DC با 9V/12V/15V/20V
• پاوربانک به آداپتور: تبدیل پاوربانک به منبع تغذیه DC – استفاده از پاوربانک برای تغذیه دستگاه
• آداپتور USB به DC: تبدیل پورت USB Type-C به خروجی DC با ولتاژهای قابل تنظیم
• تستر فست شارژ: تست پروتکلهای فست شارژ PD، QC، AFC، FCP – بررسی سازگاری شارژر
• تشخیص پروتکل: بررسی و تشخیص پروتکلهای PD3.0، QC3.0، AFC، FCP – شناسایی شارژر
• کنترل ولتاژ خروجی: کنترل ولتاژ خروجی پاوربانکها – بررسی ولتاژهای مختلف
• آزمایش شارژر: آزمایش شارژرهای سازگار با پروتکلهای مختلف – تست عملکرد شارژر
• سیستمهای خورشیدی کوچک: تغضیه سیستمهای خورشیدی کوچک با پاوربانک

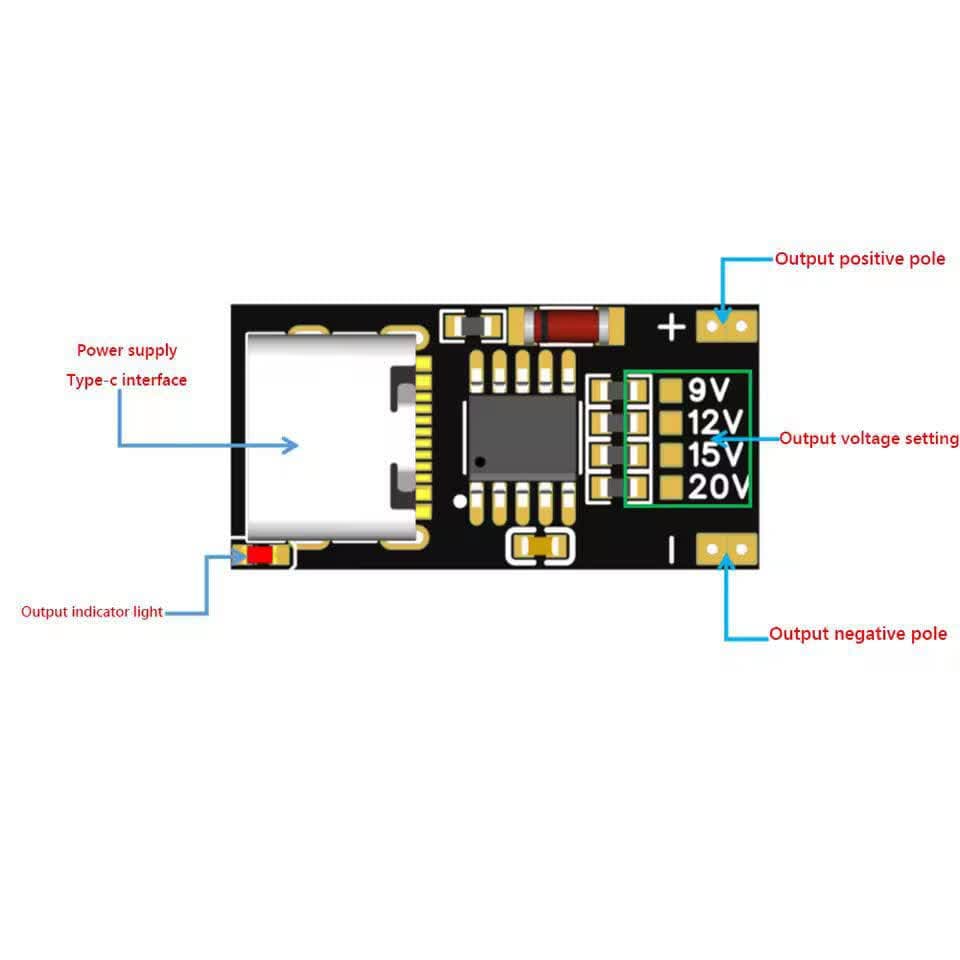

راهنمای راهاندازی :
1. اتصال ورودی Type-C: شارژر فست شارژ یا پاوربانک با پورت Type-C را به پورت ورودی ماژول وصل کنید
2. انتخاب ولتاژ خروجی: با جامپر روی برد ولتاژ خروجی مورد نظر (9V/12V/15V/20V) را انتخاب کنید
3. اتصال خروجی با لحیمکاری: دستگاه DC خود را با لحیمکاری روی پدهای خروجی (+V , -V) وصل کنید
4. شارژ فعال: ماژول بلافاصله شروع به ارائه ولتاژ انتخابی میکند – LED وضعیت روشن میشود
5. بررسی ولتاژ: ولتاژ خروجی را با مولتیمتر بررسی کنید – تأیید ولتاژ انتخابی
نکات مهم و ایمنی:
• جریان 5 آمپر: حداکثر جریان خروجی 5 آمپر هست اما جریان بالا باعث داغ شدن سیم ها می شود پس بهینه ترین کار افزایش ولتاژ است تا جریان خروجی کاهش یابد و در عین حال توان خروجی تنظیم شود .
• شارژر فست شارژ: فقط از شارژرهای فست شارژ با پروتکل PD/QC استفاده کنید
• ولتاژ مناسب: ولتاژ خروجی را با نیاز دستگاه تنظیم کنید – جلوگیری از آسیب به دستگاه
• اتصال لحیمکاری: خروجی با لحیمکاری – از اتصال صحیح و ایمن سیمها مطمئن شوید
• برای استفاده بهینه و بیشترین راندمان از کابل های مناسب شارژ قست استفاده کنید.
