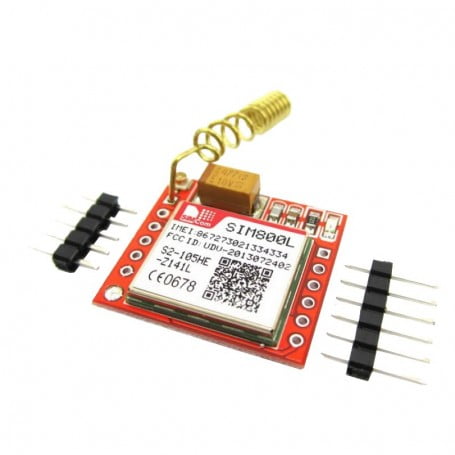

ماژول SIM800L برد قرمز GSM/GPRS مناسب ارسال پیامک، تماس و اینترنت
ماژول SIM800L برد قرمز یکی از محبوبترین و پرکاربردترین ماژولهای مخابراتی مبتنی بر شبکه GSM/GPRS است که امکان برقراری ارتباط از طریق سیمکارت را برای انواع پروژههای الکترونیکی، رباتیک، اینترنت اشیا (IoT) و سیستمهای کنترل از راه دور فراهم میکند. این ماژول بر پایه تراشه SIM800L شرکت SIMCom طراحی شده و با پشتیبانی از چهار باند فرکانسی 850، 900، 1800 و 1900 مگاهرتز، قابلیت استفاده در بسیاری از شبکههای GSM سراسر جهان را دارد. ابعاد کوچک، مصرف انرژی پایین، امکانات ارتباطی متنوع و راهاندازی نسبتاً آسان، SIM800L را به یکی از بهترین گزینهها برای پروژههایی تبدیل کرده است که نیاز به ارسال و دریافت پیامک، برقراری تماس صوتی یا تبادل داده از طریق شبکه GPRS دارند.
ماژول SIM800L از طریق رابط سریال UART با میکروکنترلر ارتباط برقرار میکند و تمامی قابلیتهای آن با استفاده از دستورات AT Command قابل کنترل است. به کمک این دستورات میتوان عملیات مختلفی مانند ارسال و دریافت پیامک (SMS)، برقراری و دریافت تماس صوتی، مدیریت دفترچه تلفن، خواندن وضعیت شبکه، بررسی کیفیت سیگنال، اتصال به اینترنت GPRS، ارسال داده به سرور، ارتباط TCP/IP، HTTP و بسیاری از امکانات دیگر را تنها با چند دستور ساده پیادهسازی کرد. همین موضوع باعث شده است این ماژول در طیف وسیعی از پروژههای هوشمند و سامانههای ارتباطی مورد استفاده قرار گیرد.
برد قرمز SIM800L با اکثر میکروکنترلرها و بردهای توسعه از جمله Arduino Uno، Arduino Mega، Arduino Nano، ESP8266، ESP32، STM32، AVR، PIC و Raspberry Pi سازگار است. تنها کافی است از یک رابط UART و منبع تغذیه مناسب استفاده شود تا بتوان ارتباط بین میکروکنترلر و شبکه تلفن همراه را برقرار کرد. این ویژگی باعث شده است توسعهدهندگان بتوانند بدون نیاز به تجهیزات مخابراتی پیچیده، قابلیت ارتباط سلولی را به پروژههای خود اضافه کنند.
ماژول SIM800L علاوه بر قابلیتهای داده، امکان برقراری تماس صوتی را نیز فراهم میکند. با اتصال میکروفون و بلندگو ، میتوان انواع پروژههای تلفنی، سیستمهای هشدار صوتی، آیفونهای صنعتی و تجهیزات ارتباطی را طراحی کرد. همچنین قابلیت ارسال و دریافت پیامک، این ماژول را به گزینهای ایدهآل برای ساخت سیستمهای اعلام هشدار، کنترل از راه دور تجهیزات، ارسال گزارش عملکرد دستگاهها و اطلاعرسانی خودکار تبدیل کرده است.
از دیگر ویژگیهای مهم این ماژول میتوان به پشتیبانی از Sleep Mode برای کاهش مصرف انرژی، شناسایی سیمکارت، نمایش کیفیت سیگنال شبکه، تشخیص تماس ورودی، تشخیص پیامک جدید، ساعت داخلی (RTC)، پشتیبانی از پروتکل TCP/IP، ارتباط HTTP و FTP و امکان بهروزرسانی Firmware اشاره کرد. این قابلیتها باعث میشوند SIM800L تنها یک ماژول ارسال پیامک نباشد، بلکه یک راهکار کامل برای ایجاد ارتباط سلولی در پروژههای حرفهای محسوب شود.
در هنگام استفاده از ماژول SIM800L برد قرمز، توجه به منبع تغذیه اهمیت بسیار زیادی دارد. این ماژول در زمان برقراری ارتباط با شبکه یا ارسال داده، جریان لحظهای نسبتاً بالایی بالای 2 آمپر مصرف میکند؛ بنابراین استفاده از یک منبع تغذیه پایدار و با توان کافی برای عملکرد صحیح آن ضروری است. همچنین رعایت محدوده ولتاژ تغذیه و استفاده از سیمکارت فعال بدون رمز با پوشش مناسب شبکه، نقش مهمی در پایداری ارتباط خواهد داشت.
کاربردها
• ارسال و دریافت پیامک (SMS)
• برقراری و دریافت تماس صوتی
• تبادل اطلاعات از طریق اینترنت GPRS
• پروژههای اینترنت اشیا (IoT)
• سیستمهای خانه هوشمند (Smart Home)
• کنترل تجهیزات از راه دور با پیامک یا اینترنت
• ردیاب خودرو و اشخاص GPS Tracker همراه با ماژول GPS
• سیستمهای اعلام سرقت و دزدگیر اماکن و سیستم های امنیتی
• سیستمهای هشدار حریق و نشت گاز
• سامانههای پایش و مانیتورینگ از راه دور
• تجهیزات کشاورزی هوشمند
• اتوماسیون صنعتی و کنترل تجهیزات
• کنتورخوانی هوشمند
• دستگاههای حضور و غیاب
• پروژههای پزشکی و مانیتورینگ سلامت
• دستگاههای فروش خودکار (Vending Machine)
• سیستمهای اطلاعرسانی پیامکی
• پروژههای مبتنی بر Arduino، ESP8266، ESP32، STM32، AVR و Raspberry Pi
مراحل راهاندازی
1. سیمکارت را داخل ماژول قرار دهید.
سیمکارت باید فعال و بدون رمز PIN باشد تا ماژول بتواند به شبکه متصل شود.
قبل از قرار دادن و یا خارج کردن سیم کارت تغذیه ماژول را قطع کنید.
2. منبع تغذیه مناسب وصل کنید.
ولتاژ کاری SIM800L باید در محدوده مناسب 3.4-4.4VDC تنظیم شود(توصیه شده 4VDC) و تغذیه آن باید توان جریان لحظهای حداقل 2 آمپرکافی داشته باشد، چون این ماژول هنگام ارسال داده جریان بالایی میکشد.
هنگام اتصال به شبکه GSM، ماژول ممکن است جریان لحظهای تا حدود 2 آمپر مصرف کند؛ بنابراین از سیمهای کوتاه و ضخیم و منبع تغذیه مناسب استفاده کنید.
“اگر میکروکنرلر در پایه های ارتباطی منطق ولتاژ 5 ولت DC و یا ولتاژی خارج از محدوده مجاز می دهد ولتاژ پایه خروجی میکروکنترلر را با استفاده از تقسیم مقاومت و یا کاهنده به مقدار ولتاژ مجاز (3.3 V DC) تبدیل کنید و تا حد امکان از منبع تغذیه با حداقل ریپل استفاده کنید تا ماژول آسیب نبیند.”

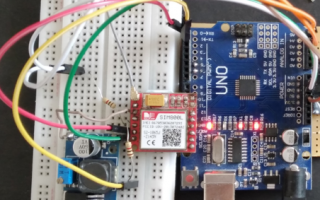

3. اتصال سریال را برقرار کنید.
پایه TX ماژول را به RX آردوینو و پایه RX ماژول را به TX آردوینو یا میکروکنترلر دلخواه وصل کنید.. البته انتخب نوع میکروکنترلر دلخواه است.
“اگر میکروکنترلر در پایه های ارتباطی منطق ولتاژ 5 ولت DC و یا ولتاژی خارج از محدوده مجاز می دهد ولتاژ پایه خروجی میکروکنترلر را با استفاده از تقسیم مقاومت و یا کاهنده به مقدار ولتاژ مجاز (3.3 V DC) تبدیل کنید و تا حد امکان از منبع تغذیه با حداقل ریپل استفاده کنید تا ماژول آسیب نبیند.”
4. پایه GND را مشترک کنید.
زمین ماژول و آردوینو و یا هر میکروکنترلر دیگر باید به هم متصل باشند تا ارتباط سریال درست کار کند.

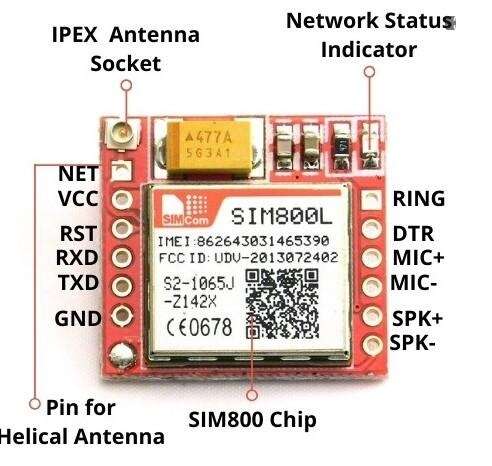

5. آنتن فنری همراه را به پایه NET لحیم کنید و یا با کانکتور U.FL/IPX آنتن خارجی را به برد وصل کنید.

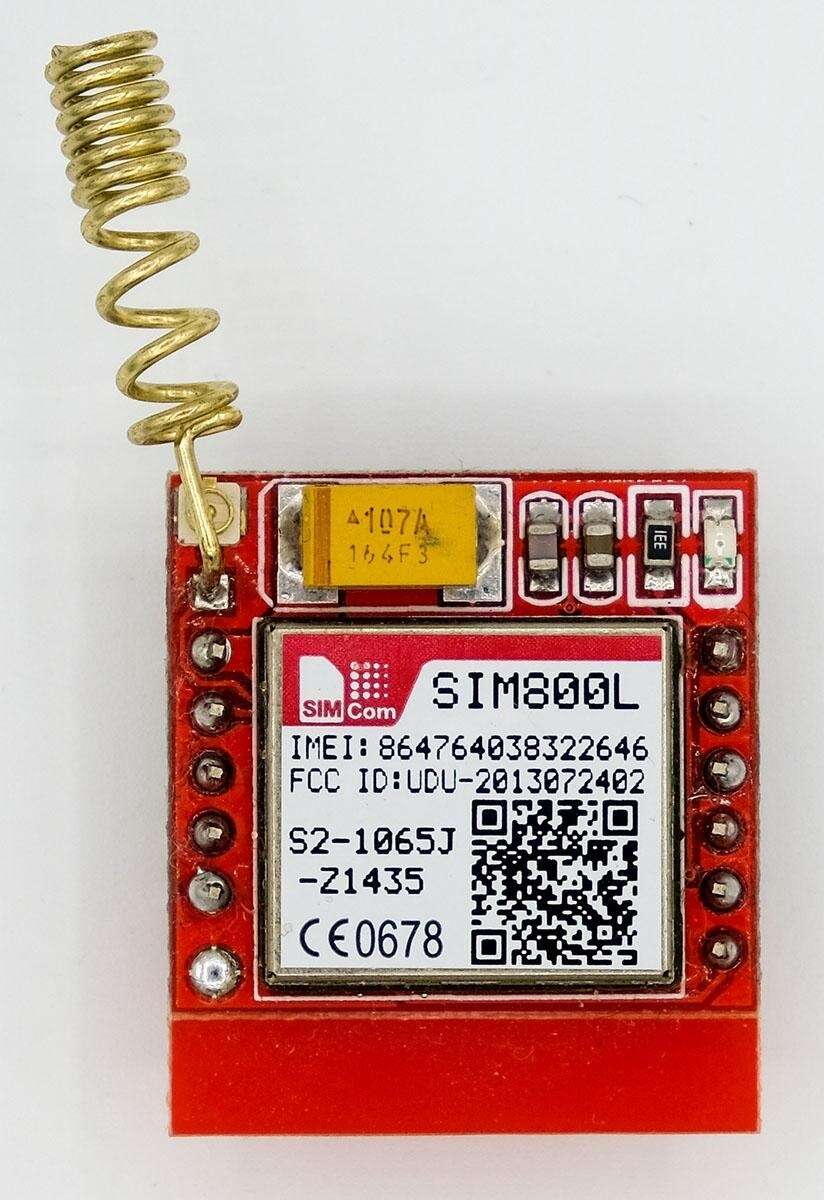

فقط یک سر آنتن فنری به پد ANT لحیم میشود. قسمت مارپیچی آنتن در هوا قرار میگیرد و به هیچ نقطه دیگری از برد متصل نمیشود. از فشردن و یا تغییر در شکل آنتن فنری خودداری کنید.
6. کد تست را روی آردوینو آپلود کنید.
با یک برنامه ساده میتوانید دادههای ورودی و خروجی ماژول را در Serial Monitor ببینید و دستورات AT را تست کنید.( AT Commands) برای برنامه نویسی نیاز به کتابخانه سریال دارید و در صورت نیاز آن را متناسب با میکروکنترلر انتخابی دانلود و نصب کنید. جهت دریافت نمونه کد تست می توانید به بخش دیتاشیت مراجعه کنید.
