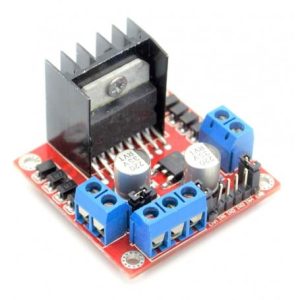

ماژول راه انداز موتور L298N دو کاناله مناسب موتور DC و استپر موتور
ماژول راهانداز موتور L298N یکی از پرکاربردترین و محبوبترین درایورهای موتور در دنیای الکترونیک، رباتیک و اتوماسیون است که برای کنترل انواع موتورهای DC، استپر موتورهای دوقطبی (Bipolar Stepper Motor) و سایر بارهای القایی طراحی شده است. این ماژول بر پایه آیسی L298N از شرکت STMicroelectronics ساخته شده و با بهرهگیری از ساختار Dual Full H-Bridge امکان کنترل دو موتور DC بهصورت مستقل یا یک استپر موتور دوقطبی را فراهم میکند. طراحی ساده، قیمت مناسب، قابلیت اطمینان بالا و سازگاری با انواع بردهای توسعه، باعث شده است این ماژول به یکی از پرمصرفترین درایورهای موتور در پروژههای آموزشی، دانشگاهی و صنعتی سبک تبدیل شود.
ماژول L298N علاوه بر کنترل جهت چرخش موتور، امکان تنظیم سرعت را نیز از طریق سیگنال PWM (Pulse Width Modulation) فراهم میکند. با اعمال سیگنال PWM به پایههای Enable، میتوان سرعت موتور را بهصورت دقیق کنترل کرد و در عین حال جهت چرخش را از طریق پایههای ورودی تعیین نمود. این قابلیت، L298N را برای طراحی انواع رباتهای متحرک، خودروهای هوشمند، سیستمهای نقاله، مکانیزمهای خودکار، پروژههای CNC سبک، تجهیزات آموزشی و نمونهسازی (Prototype) به گزینهای مناسب تبدیل کرده است.
یکی از مهمترین ویژگیهای این ماژول، پشتیبانی از بازه وسیعی از ولتاژ تغذیه موتور است. بردهای رایج L298N امکان راهاندازی موتورهایی با ولتاژ حدود 5 تا 35 ولت DC را فراهم میکنند و هر کانال میتواند در شرایط مناسب جریان خروجی تا 2 آمپر را تأمین کند. همچنین وجود رگولاتور 5 ولت داخلی (در بسیاری از نسخهها) باعث میشود در صورت استفاده از ولتاژ ورودی مناسب، بتوان تغذیه بخش منطقی مدار را نیز بدون نیاز به منبع تغذیه جداگانه تأمین کرد. البته در ولتاژهای بالاتر معمولاً لازم است رگولاتور داخلی از مدار خارج شده و تغذیه منطقی بهصورت مستقل تأمین شود.
برد L298N دارای دیودهای محافظ در برابر ولتاژ برگشتی (Back EMF)، ترمینالهای پیچی برای اتصال آسان موتور و منبع تغذیه، هدرهای استاندارد برای اتصال به میکروکنترلر و جامپرهای تنظیم عملکرد است. این امکانات باعث میشود راهاندازی ماژول بسیار ساده بوده و حتی کاربران مبتدی نیز بتوانند بدون طراحی مدارهای پیچیده، انواع موتورهای DC و استپر را کنترل کنند. همچنین استفاده از هیتسینک آلومینیومی روی آیسی L298N به دفع بهتر حرارت کمک میکند و عملکرد پایدارتری را در بارهای متوسط ارائه میدهد.
کاربردها
• کنترل سرعت و جهت چرخش دو موتور DC بهصورت مستقل
• راهاندازی یک استپر موتور دوقطبی (Bipolar Stepper Motor)
• ساخت رباتهای تعقیب خط (Line Follower)
• طراحی خودروهای کنترل از راه دور (RC Car)
• پروژههای رباتیک آموزشی و دانشگاهی
• کنترل بازوهای رباتیک
• سیستمهای نوار نقاله و انتقال قطعات
• کنترل درب، پرده و پنجرههای برقی
• پروژههای خانه هوشمند و اتوماسیون
• کنترل موتور در پرینترهای سهبعدی و دستگاههای CNC سبک
• پروژههای اینترنت اشیا (IoT) همراه با ESP8266 و ESP32
• نمونهسازی سریع (Prototype) سیستمهای کنترل حرکت
• پروژههای مبتنی برمیکروکنترلر هایی مثل Arduino، STM32، AVR، PIC و Raspberry Pi

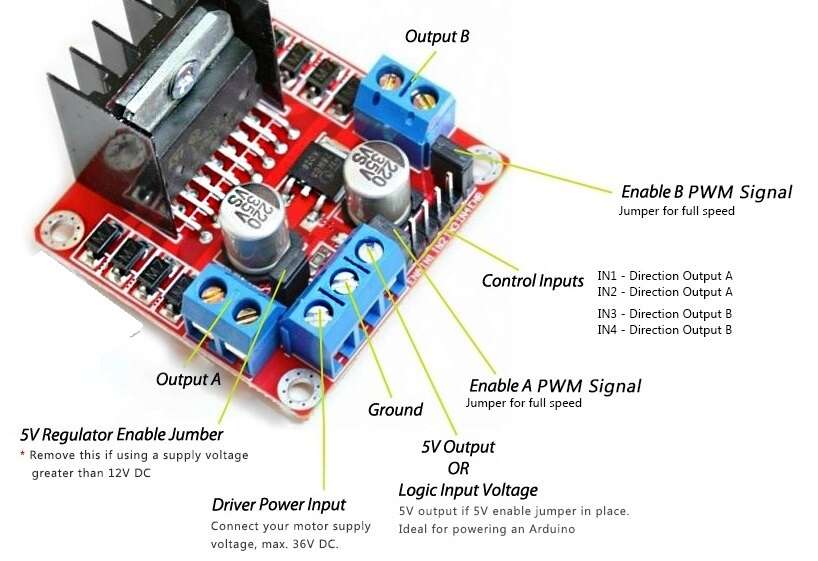

راهاندازی (Setup)
1. اتصال تغذیه
• پایه (VIN) را به منبع تغذیه موتور (معمولاً 5 تا 35 ولت DC) متصل کنید.
• “به این نکته دقت کنید که اگر تغذیه بالای 12 ولت DC باشد حتما جامپری که نزدیک به ترمینال تغذیه ورودی و ترمینال خروجی A است را جدا کنید تا رگولاتور 78M05 برد که برای تامین ولتاژ بخش منطقی درایور L298N است آسیب نبیند و برای تامین ولتاژ بخش منطقی ، تغذیه 5 ولت DC را از منبع خارجی دیگر به ترمینال آبی ولتاژ ورودی قسمت +5 ولت متصل کنید.”
• از پایه +5 ولت DC می توان برای کنترل بخش منطقی درایور با سیگنال منطقی میکروکنترلر مثلا آردوینو استفاده کرد که برای این کار باید جامپر گفته شده در بالا را جدا کنید و این پایه را با آردوینو یا خروجی منطقی 5 ولت هر میکروکنترلر مشابه تغذیه کنید.
• پایه GND را به منفی منبع تغذیه وصل کنید.
• زمین (GND) برد کنترل و ماژول باید مشترک باشد.
• در اتصال قطبیت های مثبت و منفی تغذیه دقت کنید چرا که اتصال اشنباه به ماژول آسیب می زند.
2. اتصال موتور DC
• موتور اول را به خروجیهای OUT1 و OUT2 متصل کنید.
• موتور دوم را به خروجیهای OUT3 و OUT4 متصل کنید.
در صورت استفاده از استپر موتور دوقطبی، دو سیمپیچ موتور را به همین خروجیها متصل کنید.
3. اتصال به میکروکنترلر
پایههای کنترلی ماژول را به GPIOهای میکروکنترلر متصل کنید. برای این کار حتما جامپر های ENA, ENB را جدا کنید.
نمونه اتصال به Arduino Uno:
پایه L298N پایه Arduino
ENA D5 (PWM)
IN1 D8
IN2 D9
IN3 D10
IN4 D11
ENB D6 (PWM)
GND GND
4. کنترل سرعت
برای کنترل سرعت موتور، سیگنال PWM را به پایههای ENA و ENB اعمال کنید. مقدار Duty Cycle سیگنال PWM سرعت چرخش موتور را تعیین میکند.
5. کنترل جهت چرخش
جهت چرخش هر موتور با تغییر وضعیت پایههای IN1 و IN2 یا IN3 و IN4 مشخص میشود.
IN1 , IN2 برای موتور A
IN3, IN4 برای موتور B
IN1 (IN3) IN2 (IN4) وضعیت موتور
High Low ساعتگرد
Low High پادساعتگرد
Low Low توقف آزاد (Coast)
High High ترمز (Brake)
نکات مهم در استفاده
• برای تغذیه موتور از منبع تغذیه مناسب و با جریان کافی استفاده کنید؛ تغذیه موتور از خروجی 5 ولت آردوینو توصیه نمیشود.
• زمین (GND) منبع تغذیه و میکروکنترلر باید مشترک باشد، در غیر این صورت عملکرد ماژول ناپایدار خواهد بود وآسیب می بیند.
• هر کانال L298N حداکثر 2 آمپر جریان لحظهای را پشتیبانی میکند، اما برای استفاده مداوم بهتر است جریان هر کانال از 1 تا 1.5 آمپر بیشتر نباشد و از هیتسینک و تهویه مناسب استفاده شود.
• آیسی L298N یک درایور موتور بر پایه ترانزیستورهای BJT است و نسبت به درایورهای MOSFET جدید، افت ولتاژ خروجی بیشتری دارد.
• این ماژول برای موتور DC جاروبکدار و استپر موتور دوقطبی طراحی شده است. برای سروو موتور و موتور براشلس BLDC باید از درایور مخصوص استفاده شود.
• هنگام استفاده از موتورهای بزرگ یا جریانهای بالا، از خنکسازی مناسب استفاده کنید تا از داغ شدن بیش از حد ماژول جلوگیری شود.
• از اتصال کوتاه خروجیهای موتور یا تغییر جهت ناگهانی موتور تحت بار سنگین خودداری کنید، زیرا باعث افزایش جریان و داغ شدن آیسی میشود.
• سیمهای تغذیه و موتور را متناسب با جریان مصرفی انتخاب کنید تا افت ولتاژ و گرم شدن سیمها به حداقل برسد.
• قبل از اتصال یا جدا کردن موتور، تغذیه ماژول را قطع کنید تا از آسیب به آیسی و ایجاد جرقه جلوگیری شود.
