توضیحات

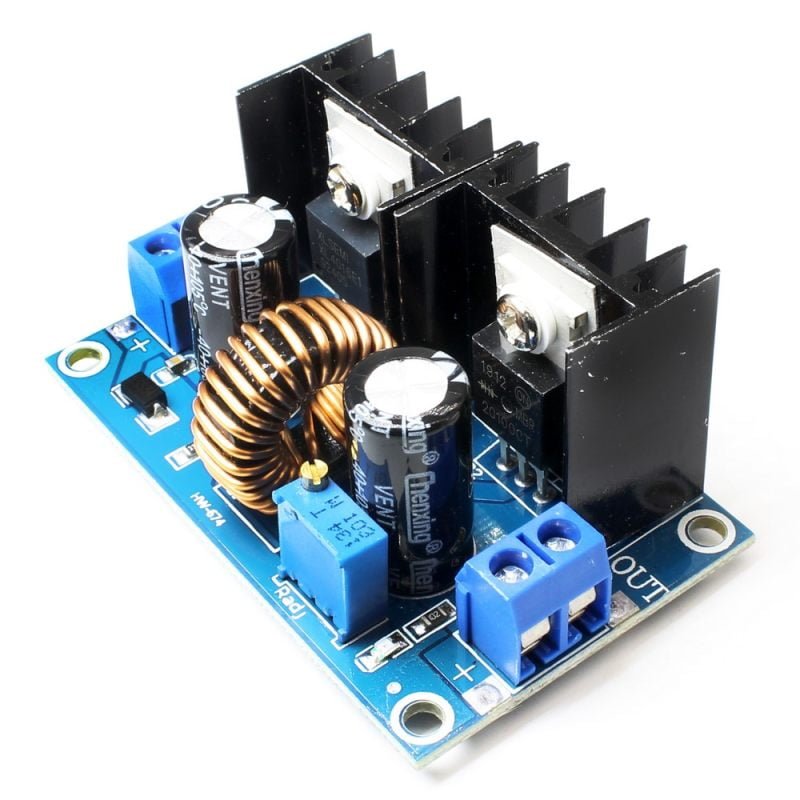

ماژول XL4016E1 HW-674 یک مبدل DC به DC از نوع کاهنده (Buck Converter) با توان بالا است که برای کاربردهایی مانند تغذیه موتورهای DC، ماژولهای رله، شارژ باتریها و پروژههای DIY طراحی شده است.
مشخصات فنی کلیدی
-
تراشه اصلی: XL4016E1
-
ولتاژ ورودی: 4 تا 40 ولت DC
-
ولتاژ خروجی قابل تنظیم: 1.25 تا 36 ولت DC
-
جریان خروجی: حداکثر 8 آمپر (پیشنهاد شده تا 5 آمپر برای استفاده مداوم بدون خنککننده)
-
توان خروجی: تا 200 وات
-
بهرهوری تبدیل: تا 94٪
-
فرکانس سوئیچینگ: 180 کیلوهرتز
-
ابعاد ماژول: حدود 61×41×27 میلیمتر
ویژگیهای حفاظتی
-
حفاظت در برابر جریان بیش از حد: محدودسازی جریان خروجی برای جلوگیری از آسیب به ماژول و بار متصل
-
حفاظت در برابر دمای بالا: خاموشی خودکار در صورت افزایش دما به سطح خطرناک
-
حفاظت در برابر اتصال کوتاه خروجی: جلوگیری از آسیب در صورت اتصال کوتاه در خروجی
-
حفاظت در برابر ولتاژ ورودی بالا: قطع عملکرد در صورت افزایش ولتاژ ورودی به سطح خطرناک
نکات مهم در استفاده
-
خنکسازی مؤثر: برای جریانهای بالاتر از 5 آمپر، استفاده از هیتسینک یا فن خنککننده توصیه میشود تا از افزایش دما و آسیب به ماژول جلوگیری شود
-
تنظیم ولتاژ خروجی: قبل از اتصال بار، ولتاژ خروجی را با استفاده از مولتیمتر تنظیم و بررسی کنید
-
اتصالات مطمئن: از سیمهای با کیفیت و اتصالات محکم برای جلوگیری از افت ولتاژ و نویز استفاده کنید
