توضیحات

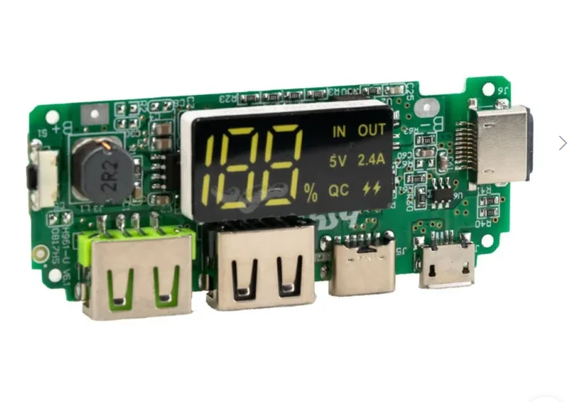

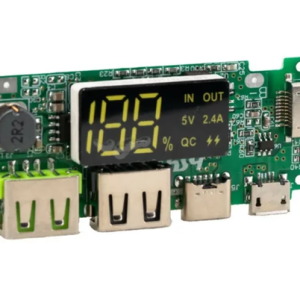

ماژول پاور بانک H961 (مدل H961-U V6.0) یک ماژول حرفهای ساخت پاوربانک با نمایشگر LCD درصد شارژ باتری است که برای ساخت پاوربانکهای قابل حمل و هوشمند با باتریهای لیتیومیون 18650 یا لیتیوم پلیمری طراحی شده است. این ماژول دارای سه ورودی (Micro USB، Type-C و Lightning) و دو خروجی USB-A استاندارد است و جریان خروجی 2 آمپر (شارژ 5V-1A) دارد. با نمایشگر دیجیتال دقیق، محافظت از Overcharge/Over-discharge باتری و محافظ Over-current/Short-circuit خروجی، امنیتی کامل برای باتری و دستگاههای متصل فراهم میکند.
توضیحات فنی کامل
ماژول پاور بانک همراه با نمایشگر و پورت TYPE-C مدل H961-U V6.0 یک ماژول ساخت پاوربانک با نمایشگر دیجیتال است که گزینهای حرفهای برای ساخت پاوربانکهای قابل حمل و هوشمند است. این ماژول با نمایش دقیق وضعیت شارژ (درصد باتری)، امکان مدیریت بهتر انرژی را فراهم میکند.
ماژول پاور بانک H961-U پاور بانک حرفهای 2 آمپری میباشد که دارای سه درگاه ورودی (Micro USB، Lightning و USB Type-C) و دو خروجی USB-A محافظتشده در برابر اتصال کوتاه است. این ویژگی امکان شارژ همزمان دو دستگاه را فراهم میکند.
ورودی ماژول 5 ولت – 1 آمپر است و تنها با اتصال یک منبع ولتاژ 5 ولتی از طریق درگاه میکرو USB به ورودی شارژر، میتواند باتری متصل به خروجی را تا 5 ولت شارژ کند. این ماژول برای منابع تغذیه قابل حمل که از باتریهای لیتیوم 18650 استفاده میکنند مناسب است.
ماژول دارای مدار محافظ Overcharge و Over-discharge برای باتری لیتیومی است که در ولتاژ 4.20±0.05 ولت (Overcharge Detection) و 3.10±0.10 ولت (Over-discharge) عمل میکند. همچنین دارای مدار محافظ خروجی Over-current و Short-circuit است که جریان را در 2 آمپر ثابت نگه میدارد و در صورت اتصال کوتاه، کمتر از 50 میکروثانیه قطع میشود.
تعداد باتری مجاز: 4 تا 6 عدد باتری (برای 4 سل طول 110 میلیمتر، برای 6 سل طول 146 میلیمتر). اتصال سری باتریها مجاز نیست و تنها اتصال موازی با رعایت همسطح بودن ولتاژ باتریها قابل استفاده است. جمع ظرفیت در اتصال موازی خطی است (مثلاً 7 سلول 2600mAh = 18200mAh).
نمایشگر LCD درصد شارژ باتری را بهصورت دقیق نمایش میدهد و بازده BOOST زیر 1 آمپر جریان با ثبات است و بازده تا 80% میباشد. نرخ ظرفیت برای باتری موبایل: 3.7V/5V × 80% = 59.2%.
ماژول دارای مدار محافظ پلاریته معکوس نیست (اتصالات مثبت و منفی باید با دقت انجام شود) و تا 10 هزار میلیآمپر-ساعت در شرایط ایدهآل استفاده میشود. ابعاد برد 65×25 میلیمتر و وزن حدود 15 گرم است.
کاربردها
ساخت پاوربانک قابل حمل: برای ساخت پاوربانکهای هوشمند با نمایشگر درصد
شارژ موبایل و تبلت: شارژ همزمان دو دستگاه با دو خروجی USB-A
تجهیزات الکترونیکی: تغذیه دستگاههای الکتریکی و الکترونیکی با ولتاژ 5 ولت
پروژههای DIY: ساخت پاوربانک سفارشی در پروژههای شخصی
منابع تغذیه قابل حمل: برای منابع تغذیه با باتری لیتیوم 18650
لپتاپ و گجت: شارژ گجتها و دستگاههای کوچک با USB
راهاندازی (Setup)
اتصال باتری:
باتریهای لیتیومیون 18650 (با سر فلت) یا لیتیوم پلیمری را به پایههای B+ و B- وصل کنید
دقت کنید قطبها درست وصل شوند (مثبت به مثبت، منفی به منفی) چون مدار محافظ پلاریته معکوس ندارد
تعداد باتری:
4 تا 6 عدد باتری بهصورت موازی وصل کنید (اتصال سری مجاز نیست)
برای 4 سل: طول 110 میلیمتر، برای 6 سل: طول 146 میلیمتر
اتصال ورودی شارژ:
یک کابل Micro USB، Type-C یا Lightning به ورودی ماژول وصل کنید
منبع 5 ولت (آداپتور USB یا پاوربانک دیگر) را به ورودی وصل کنید
اتصال خروجی:
دستگاه مورد نظر (موبایل، تبلت، گجت) را به یکی از دو خروجی USB-A وصل کنید
نمایشگر:
نمایشگر LCD درصد شارژ باتری را نشان میدهد
نحوه تست:
دستگاه را شارژ کنید و عملکرد ماژول را بررسی کنید
نکات مهم در استفاده
اتصال باتری: مدار محافظ پلاریته معکوس ندارد؛ قطبها باید با دقت وصل شوند (مثبت به مثبت، منفی به منفی)
اتصال سری: اتصال سری باتریها مجاز نیست؛ تنها اتصال موازی با همسطح بودن ولتاژ باتریها قابل استفاده است
ظرفیت باتری: باتری باید دارای ظرفیت حدود 4 آمپر برای دشارژ باشد
تعداد باتری: 4 تا 6 عدد باتری مجاز است (برای 4 سل: 110 میلیمتر، برای 6 سل: 146 میلیمتر)
ظرفیت کل: در اتصال موازی، جمع ظرفیت خطی است (مثلاً 7 سلول 2600mAh = 18200mAh)
همظرفیت و همولتاژ: باتریها باید همظرفیت، همولتاژ و با سلامت یکسان باشند
فست شارژ: ماژول فست شارژ ندارد؛ فقط شارژ استاندارد 5V-1A دارد
جریان خروجی: حداکثر جریان خروجی 2 آمپر است؛ برای خروجی بیش از 1 آمپر استفاده نشود
بازده: بازده BOOST زیر 1 آمپر با ثبات است و تا 80% میباشد
نمایشگر: نمایشگر LCD درصد شارژ را بهصورت دقیق نشان میدهد
محافظت: دارای محافظ Overcharge، Over-discharge، Over-current و Short-circuit است
دمای کاری: در دمای -5 تا 45 درجه سانتیگراد کار میکند
