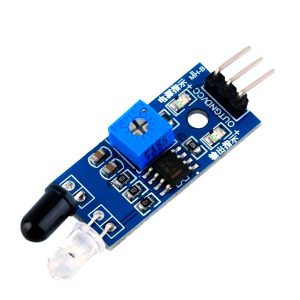

ماژول فرستنده و گیرنده مادون قرمز FC-51 | سنسور تشخیص مانع IR
ماژول فرستنده و گیرنده مادون قرمز FC-51 یک سنسور تشخیص مانع دقیق، کمهزینه و کاربردی است که برای شناسایی اجسام در فاصله نزدیک طراحی شده است. این ماژول با استفاده از فناوری مادون قرمز، حضور یا عدم حضور جسم را تشخیص میدهد و به همین دلیل در پروژههای رباتیک، آردوینو، خطوط تولید، شمارندههای ساده و مدارهای کنترلی بسیار پرکاربرد است.

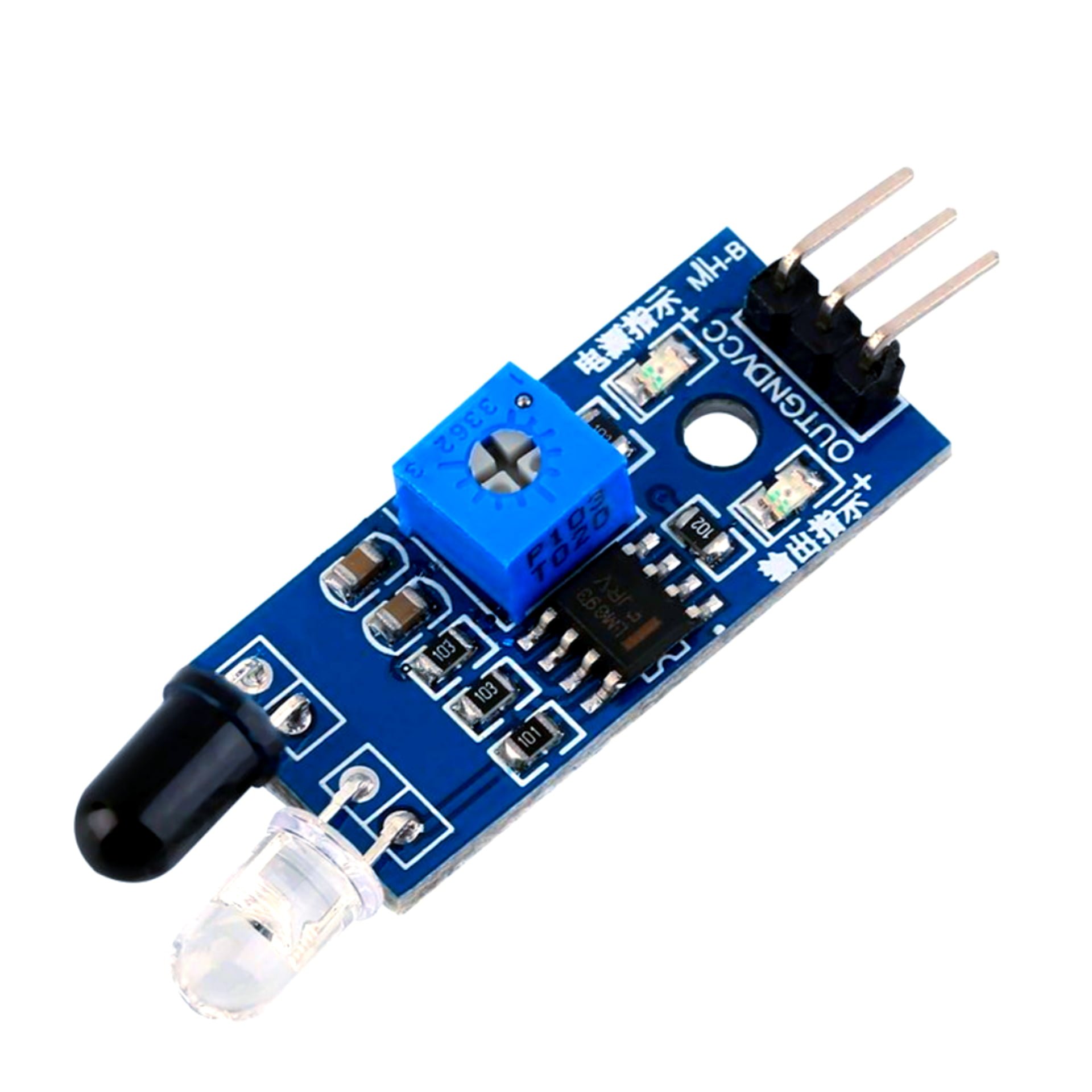

ماژول FC-51 از یک فرستنده مادون قرمز و یک گیرنده تشکیل شده است که با بررسی بازتاب نور IR از سطح اجسام، وجود مانع را شناسایی میکند.همین ساختار باعث شده FC-51 در پروژههایی که نیاز به تشخیص سریع و واکنش به جسم نزدیک دارند، عملکرد بسیار خوبی داشته باشد.از رباتهای مسیریاب گرفته تا سیستمهای شمارش و کنترل عبور، این ماژول در بسیاری از پروژههای الکترونیکی جایگاه ویژهای دارد.
یکی از مهمترین مزیتهای این ماژول، سادگی در راهاندازی و استفاده است.با وجود ابعاد کوچک، FC-51 امکانات مناسبی مانند خروجی دیجیتال، تنظیم حساسیت و تشخیص فاصله نزدیک را در اختیار شما قرار میدهد.
این ویژگیها باعث شدهاند که هم برای افراد مبتدی و هم برای پروژههای نیمهحرفهای یک انتخاب محبوب باشد.
اگر بخواهید یک سنسور قابلاعتماد، جمعوجور و اقتصادی برای تشخیص مانع داشته باشید، این ماژول گزینهای مناسب و کاربردی است.
کاربردها
• رباتهای هوشمند،
• سیستمهای تشخیص مانع،
• شمارندههای عبور،
• کنترل خطوط تولید،
• مدارهای آموزشی DIY
• رباتهای مسیریاب، این ماژول میتواند برای جلوگیری از برخورد با موانع بسیار مفید باشد.
• تشخیص حضور قطعه در خطوط تولید سبک
راهاندازی
برای راهاندازی ماژول فرستنده و گیرنده مادون قرمز FC-51 کافی است سه پایه اصلی آن را به آردوینو یا هر میکروکنترلر دیگری وصل کنید: VCC، GND و OUT. این ماژول با ولتاژ 3 تا 5 ولت کار میکند و خروجی دیجیتال آن هنگام تشخیص مانع تغییر وضعیت میدهد.
اتصالات پایهها
• VCC را به تغذیه مناسب 3-5 V DC وصل کنید. اگر تغذیه را به درستی متصل کرده باشید LED قرمز روی برد روشن می شود.
• GND را به GND (زمین) مدار واسط و یا میکروکنترلر مثلا آردوینو وصل کنید.
• OUT را به یک پایه ورودی مدار واسط و یا میکروکنترلر متصل کنید.
• پتانسیومتر روی ماژول را برای تنظیم حساسیت بچرخانید تا فاصله تشخیص بین 2-30 cm مناسب شود . اگر در جهت عقربه های ساعت بچرخانید فاصله تشخیص سنسور زیاد می شود.
• یک جسم را مقابل سنسور قرار دهید و LED سبز روی برد با وجود جسم خارجی روشن می شود و در این حالت خروجی به سطح پایین منطقی تغییر می کند.
• چون پایه خروجی ماژول دارای صفر و یک منطقی است و محدودیت جریان درد برای راه اندازی مصرف کننده های با جریان بالا حتما از مدار واسط(درایور) و یا میکروکنترلر مناسب استفاده کنید.
نکات مهم
• خروجی این ماژول دیجیتال است و هنگام تشخیص مانع معمولاً به سطح پایین تغییر میکند.
• فاصله تشخیص به تنظیم پتانسیومتر، رنگ و جنس جسم و شرایط نور محیط بستگی دارد.
• برای بهترین نتیجه، سنسور را روبهروی مسیر عبور جسم نصب کنید و پس از نصب نهایی، حساسیت را تنظیم کنید.
• از تغذیه مناسب در محدوده ولتاژ 3-5 ولت DC استفاده کنید تا از آسیب به ماژول جلوگیری شود.
• این ماژول دارای زاویه تشخیص 35 درجه می باشد.
• زمین سنسور و مدار واسط یا میکروکنترلر باید یکی باشد در غیر این صورت امکان آسیب یا خطا در ماژول می باشد.
