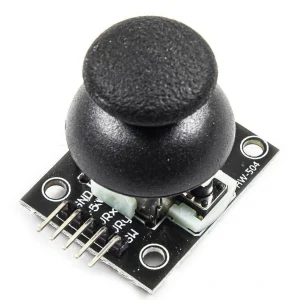

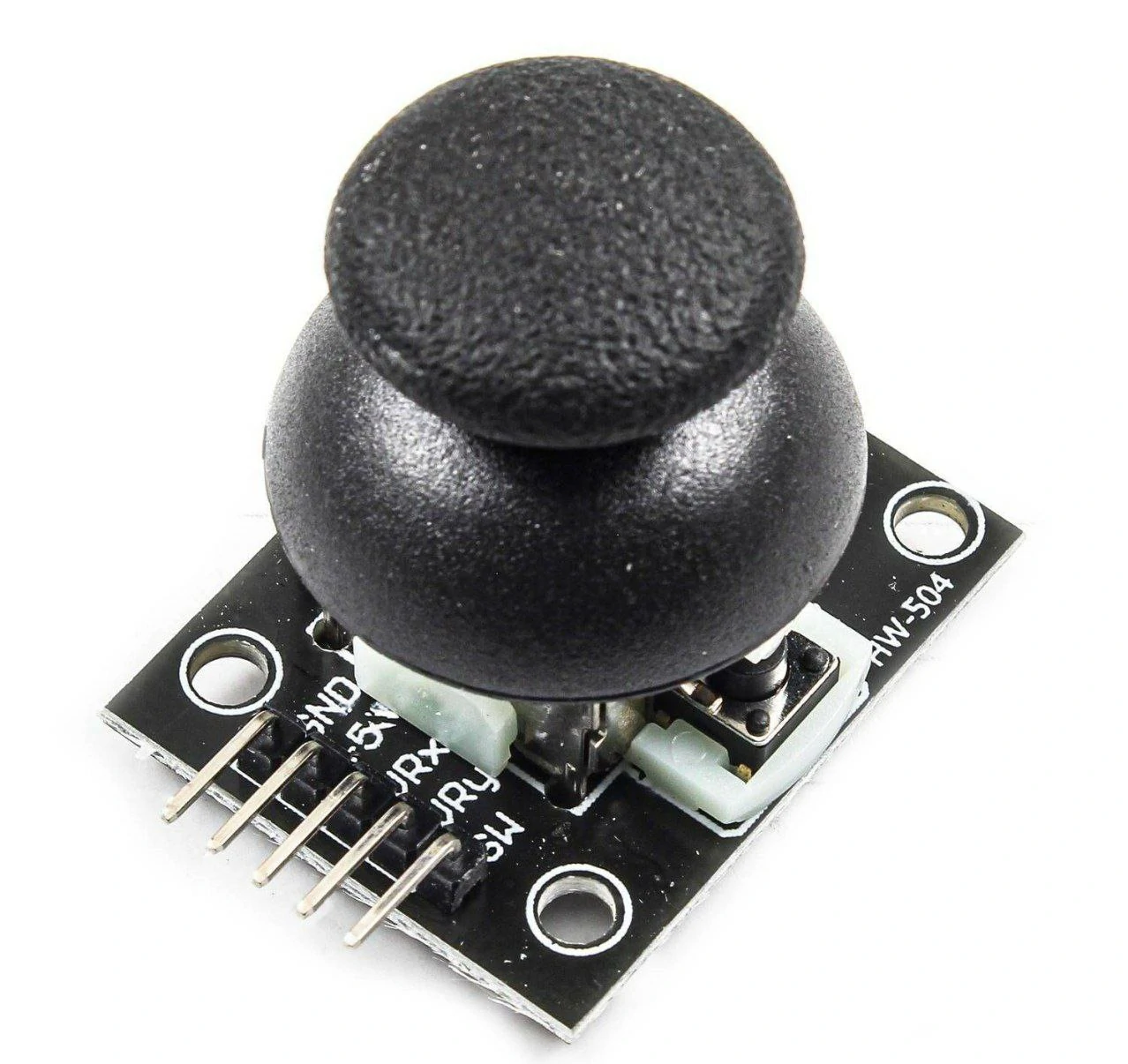

ماژول جوی استیک دو محوره KY-023 | Joystick Module با کلید فشاری مناسب آردوینو و ESP32
ماژول جوی استیک دو محوره KY-023 (Joystick Module) یکی از پرکاربردترین ماژولهای ورودی در دنیای الکترونیک، رباتیک و سیستمهای مبتنی بر میکروکنترلر است که امکان تشخیص حرکت در دو محور X و Y را به همراه یک کلید فشاری داخلی (Push Button) فراهم میکند. این ماژول از همان مکانیزم جوی استیکهای مورد استفاده در دستههای بازی استفاده میکند و به دلیل طراحی ساده، دقت مناسب و سازگاری بالا، یکی از محبوبترین گزینهها برای پروژههای مبتنی بر Arduino، ESP32، ESP8266، STM32، Raspberry Pi و سایر میکروکنترلرها محسوب میشود.
ماژول KY-023 دارای دو پتانسیومتر داخلی است که حرکت اهرم را در محورهای افقی (X) و عمودی (Y) به سیگنالهای آنالوگ تبدیل میکنند. با حرکت دادن جوی استیک، مقدار ولتاژ خروجی هر محور تغییر کرده و میکروکنترلر میتواند موقعیت دقیق اهرم را تشخیص دهد. علاوه بر این، با فشردن اهرم به سمت پایین، کلید فشاری داخلی فعال شده و یک سیگنال دیجیتال تولید میشود و خروجی به وضعیت LOW تغییر مییابد که میتوان از آن برای انتخاب گزینهها، اجرای دستورات یا کنترل عملکردهای مختلف استفاده کرد.
به دلیل خروجی آنالوگ، ماژول جوی استیک KY-023 برای کنترل نرم و پیوسته پارامترهایی مانند سرعت موتور، زاویه سروو، حرکت ربات، موقعیت دوربین، کنترل بازوی رباتیک، بازیهای الکترونیکی و بسیاری از پروژههای تعاملی گزینهای ایدهآل است. مقدار خروجی هر محور معمولاً متناسب با موقعیت جوی استیک بین صفر تا ولتاژ تغذیه تغییر میکند و در حالت مرکزی نزدیک به نصف ولتاژ تغذیه قرار دارد. این ویژگی امکان کنترل دقیق و روان را در انواع کاربردهای آموزشی و صنعتی فراهم میکند.
یکی از مهمترین مزایای ماژول جوی استیک دو محوره KY-023، راهاندازی بسیار آسان آن است. این ماژول تنها با پنج پایه شامل VCC، GND، VRx، VRy و SW به میکروکنترلر متصل میشود و بدون نیاز به مدارهای جانبی پیچیده قابل استفاده است. همچنین وجود کتابخانهها و نمونهکدهای فراوان برای آردوینو و سایر پلتفرمها باعث شده است که حتی کاربران مبتدی نیز بتوانند در مدت کوتاهی از این ماژول در پروژههای خود استفاده کنند.
