توضیحات

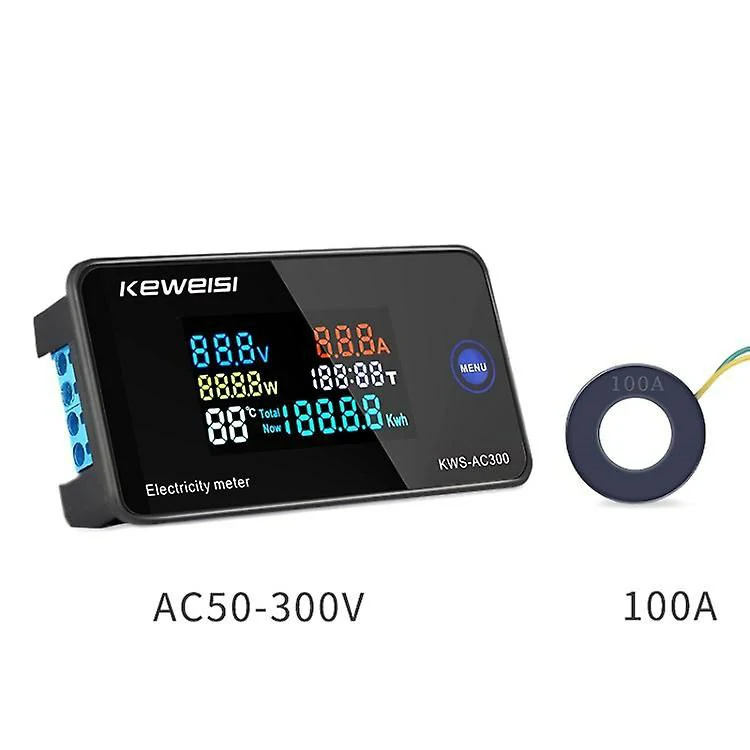

پاورمتر تک فاز 100A با نمایشگر رنگی مدل KWS-AC300 | دارای CT (Current Transformer)
پاورمتر تک فاز 100A با نمایشگر رنگی مدل KWS-AC300 یک ابزار دقیق و کاربردی برای اندازهگیری و پایش مصرف برق در مدارهای تکفاز است. این دستگاه با قابلیت نمایش همزمان ولتاژ، جریان، توان، انرژی مصرفی و زمان کارکرد، به شما کمک میکند تا کنترل کاملتری بر مصرف برق داشته باشید و وضعیت عملکرد تجهیزات الکتریکی را بهصورت لحظهای بررسی کنید. وجود CT (Current Transformer) در این مدل، نصب و استفاده از آن را سادهتر کرده و امکان اندازهگیری جریان را با دقت و ایمنی بیشتر فراهم میسازد.
پاورمتر KWS-AC300 با پشتیبانی از جریان تا 100 آمپر، گزینهای مناسب برای استفاده در انواع پروژههای برق، تابلوهای کنترلی، تجهیزات صنعتی سبک، سیستمهای خانگی و کاربردهای آزمایشگاهی است. نمایشگر رنگی این دستگاه باعث میشود اطلاعات با خوانایی بیشتر و در شرایط نوری مختلف بهراحتی دیده شوند. همچنین قابلیت ذخیرهسازی دادهها پس از قطع برق، ریست انرژی و زمان، و استفاده از ترانس جریان CT، این مدل را به یک ابزار کامل و کاربردی برای اندازهگیری مصرف برق تبدیل کرده است.
کاربردها
• کنترل و بررسی میزان مصرف برق در مدارها یا انشعاب های فرعی کنتر برق.
• در تابلوهای برق،
• سیستمهای روشنایی،
• تجهیزات آزمایشگاهی،
• دستگاههای صنعتی سبک
• پروژههای الکترونیکی و DIY مدیریت انرژی
• بررسی عملکرد تجهیزات برقی
• کنترل بار الکتریکی در تابلوهای برق.
• بررسی ولتاژ و جریان در پروژههای صنعتی و خانگی.
• ثبت و مدیریت انرژی مصرفی در دستگاهها و سیستمها.
راه اندازی
• برای راه اندازی پاورمتر ابتدا برق AC مناسب در محدوده AC50-300V و سیم فاز(L) و نول(N) را مطابق با نقشه پشت دستگاه متصل کنید. دستگاه این ولتاژ را هم به عنوان تغذیه استفاده می کند و هم آن را اندازه گیری کرده و نمایش می دهد.
• برای اندازه گیری دما همراه پاورمتر سنسور دما وجود دارد که با سوکت آن را به حاشیه پایینی نمایشگر متصل کنید.
• این ماژول برای اندازه گیری جریان متناوب از حلقه CT یا Current Transformer استفاده می کند. حلقه CT را به ترمینال های پشت نمایشگر طبق تصویر پشت آن متصل کنید و سیمی را که می خواهید جریان آن را نشان دهد از داخل حلقه عبور دهید. این مدل از پاورمتر حداکثر 100 آمپر AC را اندازه گیری می کند. حتما فقط یک لاین یا شاخه سیم را از داخل حلقه CT عبور دهید.
• برای جا به جایی بین نمایش انرژی و ضریب توان (PF) یا POWER FACTOR دکمه MENU را کوتاه فشار دهید.
• برای ریست کردن زمان و انرژی کافی است دکمه MENU را به مدت 5 ثانیه نگهدارید تا عدد زمان شروع به چشمک زدن کند سپس با یکبار زدن دکمه زمان یا انرژی را انتخاب و وقتیکه زمان و یا انرژی چشمک می زند دوبار سریع کلیک کنید تا ریست انجام شود. در نهایت به مدت 5 ثانیه دکمه MENU را نگه دارید تا تنظیمات ذخیره شود.
نکات مهم
• نمایش ولتاژ ورودی که می بایست بین 50 ولت تا 300 ولت AC و در محدوده فرکانسی 45-65Hz باشد. بیش از این محدوده به ماژول اسیب می زند.
• نمایش جریان کشی که توسط حلقه CT اندازه گیری می شود در محدوده 0-100 آمپر باید باشد.
• نمایش زمان روشن بودن که به صورت 00:00 نمایش داده می شود و نهایتا 20 ساعت می باشد. برای مثال : اگر 00:05 باشد یعنی 5 دقیقه است که مدار وصل است.
• نمایش دمای محیط : به وسیله دماسنج خارجی موجود بر روی دستگاه می توان دمای محیط را نیز اندازه گرفت که بر حسب درجه سانتی گراد بر روی پنل نمایش داده می شود. (جداگانه به حاشیه پایینی پنل با سوکت نصب می شود)
نمایش کیلو وات ساعت و نمایش PF یا همان ضریب توان : برای نمایش این مقدار که در گوشه سمت راست پایین پنل نمایان می گردد می توانید ضریب توان و کیلو وات ساعت مصرفی را مشاهده نمایید و کیلووات ساعت در محدوده 0.01-19999Kwh و PF یا همان ضریب توان به صورت اعشاری بین 0-1 نشان داده می شود و یعنی مثلا بصورت 0.9 یا 0.5 اعلام می شود.
برای سوییچ کردن بین این مقادیر کافی است دکمه menu بر روی پنل را یک بار فشار دهید .
• نکته در مورد PF یا همان ضریب توان PF یا همان ضریب توان در واقع تفاوت بین انرژی واقعی مصرف شده (وات) و توان ظاهری (ولت آمپر) در یک مدار AC است.
هرچه پاور فکتورPF یا ضریب توان به عدد یک نزدیکتر باشد (1=pf) دستگاه به طور کارآمد در حال کار می باشد و بهترین بازدهی را دارد اما این عدد ایده آل است و در عمل کمتر از یک خواهد بود.
• برای اطلاعات بیشتر از نحوه استفاده حتما به راهنمای کاربری داخل بسته بندی مراجعه فرمایید.
