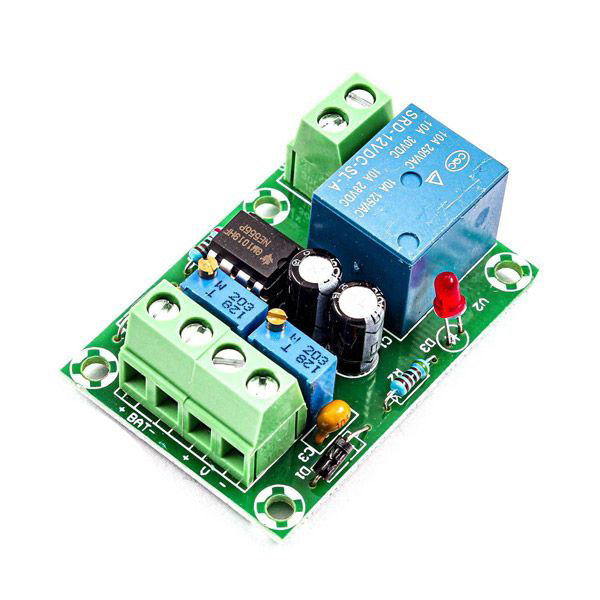

ماژول کنترل شارژ باتری 12 ولت XH-M601 | اتوماتیک و هوشمند | رله 10 آمپر
ماژول کنترل شارژ باتری 12 ولت XH-M601 یک کنترلر هوشمند برای مدیریت شارژ باتریهای 12 ولت است که با نظارت بر ولتاژ باتری، قابلیت قطع و وصل جریان شارژ را به صورت اتوماتیک دارد. این ماژول از باتریهای سیلد-اسید (Sealed Acid) محافظت کرده و همواره آن را آماده به کار نگه میدارد.
با استفاده از دو پتانسیومتر (مولتی ترن) تعبیه شده روی برد میتوان میزان ولتاژ اتصال و قطع رله را تنظیم کرد و ولتاژ مرجع را با کمک پتانسیومتر تنظیم کنید. اگر ولتاژ باتری از مقدار تنظیم شده کمتر شود، شارژر را به باتری متصل میکند و زمانی که مجدداً ولتاژ به بالای مقدار تنظیم شده رسید، شارژر را از مدار خارج میکند.
ماژول XH-M601 دارای رله 10 آمپری و آیسی کنترلی آنالوگ برای کنترل شارژ و دشارژ باتریهای اسیدی، پلیمری و لیتیومی 12 ولت است. ولتاژ ورودی و خروجی این ماژول با هم برابر و 12 ولت میباشد.
کاربردها
کنترل شارژ باتریهای لیتیومی، لیتیوم پلیمری، سیلد اسیدی 12 ولت
باتری اتومبیل مناسب برای باتریهای اتومبیل (آمپر ساعت مثل 60Ah)
سیستمهای خورشیدی کنترل شارژ باتری در سیستمهای خورشیدی 12 ولت
تجهیزات الکترونیکی مدیریت شارژ باتری در تجهیزات الکترونیکی قابل حمل
پروژههای DIY راهحل ساده و قابل اعتماد برای کنترل شارژ باتری
راهاندازی (Setup)
مطابق تصویر زیر :
• ولتاژ منبع تغذیه را روی حداقل مقدار (شروع شارژ) تنظیم نمایید.منبع تغذیه را به ترمینال های batt متصل نمایید. حال پتانسیومتر RP1 را در جهت عقربه های ساعت بچرخانید تا چراغ روی برد کنترل روشن شود.
• ولتاژ منبع تغذیه را روی حداکثر مقدار (پایان شارژ) تنظیم نمایید. منبع تغذیه را به ترمینال های batt متصل نمایید. حال پتانسیومتر RP2 را برخلاف جهت عقربه های ساعت بچرخانید تا چراغ روی برد کنترل خاموش شود.
• شارژر مناسب را با توجه به جریان شارژ مورد نیاز باطری تهیه نمایید و با توجه به نقشه سیم کشی ، شارژر و ولتمتر را به برد کنترل متصل نمایید.
نکات مهم در استفاده
• توجه این قطعه شارژر باتری اسیدی نمی باشد و فقط وظیفه کنترل شارژ ورودی به باتری را متناسب با تنظیمات کاربر بر اساس ولتاژ باتری قطع و وصل میکند.
• ولتاژ منبع: ولتاژ ورودی باید بین 13.8 تا 14.8 ولت DC باشد
• ولتاژ باتری: ولتاژ باتری باید 12 ولت باشد (ورودی و خروجی مساوی)
• تنظیم ولتاژ: با دو پتانسیومتر RP1 و RP2 ولتاژ شروع و قطع شارژ را تنظیم کنید
• جریان رله: جریان خروجی حداکثر 10 آمپر است (رله 10 آمپری)
• نوع باتری: مناسب برای باتریهای اسیدی، خشک، سیلد-اسید، پلیمری و لیتیومی 12 ولت
• تلورانس ولتاژ: تلورانس ولتاژ ±0.1 ولت است
