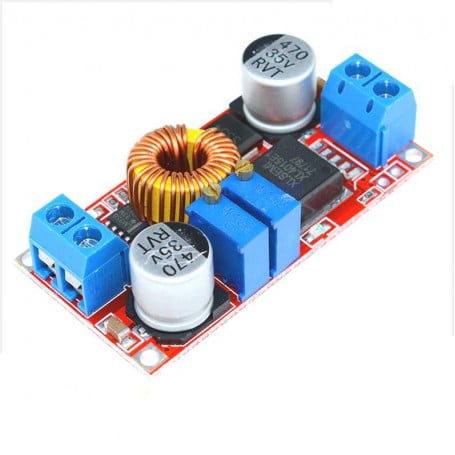

ماژول کاهنده DC-DC XL4015 5A با کنترل جریان و ولتاژ | رگولاتور قدرتمند
ماژول XL4015 یک مبدل DC-DC کاهنده قدرتمند با کنترل ولتاژ و جریان است که برای تغذیه دقیق، شارژ باتری و راهاندازی بارهای DC بسیار پرکاربرد است. این ماژول ورودی DC را به ولتاژ پایینتر تبدیل میکند و همزمان امکان تنظیم ولتاژ ثابت (CV) و جریان ثابت (CC) را میدهد.
ماژول مبدل DC-DC کاهنده 5 آمپر XL4015 از توپولوژی Buck استفاده میکند و برای کاربردهایی طراحی شده که نیاز به کاهش ولتاژ با راندمان بالا و ریپل کم دارند. این ماژول معمولاً در پروژههای الکترونیکی، منابع تغذیه آزمایشگاهی ساده و شارژ باتری بهکار میرود.
کاربردها
• تغذیه بردهای الکترونیکی و میکروکنترلرها از منابع ولتاژ بالاتر.
• شارژ و مدیریت باتری با کنترل جریان.
• راهاندازی LED و درایورهای جریانپایین.
• استفاده در پروژههای DIY و منابع تغذیه رومیزی ساده.
راهاندازی
1. ورودی منبع DC را به ترمینالهای IN+ و IN- وصل کنید.
2. خروجی را از OUT+ و OUT- به بار یا مدار مصرفکننده بدهید.
3. با مولتیترنهای روی برد، ولتاژ خروجی و محدودیت جریان را تنظیم کنید. در جهت عقربه های ساعت خروجی زیاد می شود و در خلاف عقربه های ساعت خروجی کاهش می یابد
4. قبل از اتصال بار حساس، خروجی را با مولتیمتر اندازه بگیرید.
نکات مهم
• اتصال معکوس قطبهای ورودی میتواند به ماژول آسیب بزند، چون حفاظت مؤثر در برابر پلاریته معکوس ندارد.
• برای توانهای بالا، بهخصوص نزدیک 50 وات و بیشتر، هیتسینک و تهویه مناسب مهم است.
• جریان 5 آمپر مقدار حداکثری است و در کار پیوسته بهتر است با جریان پایینتر استفاده شود.
• برای بارهای موتوری با جریان راهاندازی بالا، انتخاب این ماژول باید با احتیاط انجام شود.
• اگر ولتاژ ورودی با خروجی یکسان بود ابتدا مولتی ترن مربوط به ولتاژ (نزدیکترین مولتی ترن به ورودی ولتاژ) را خلاف حرکت عقربه های ساعت را 10 دور بچرخانید تا صدای تق بشنوید در این حالت باید کمترین ولتاژ را در خروجی داشته باشید
