توضیحات

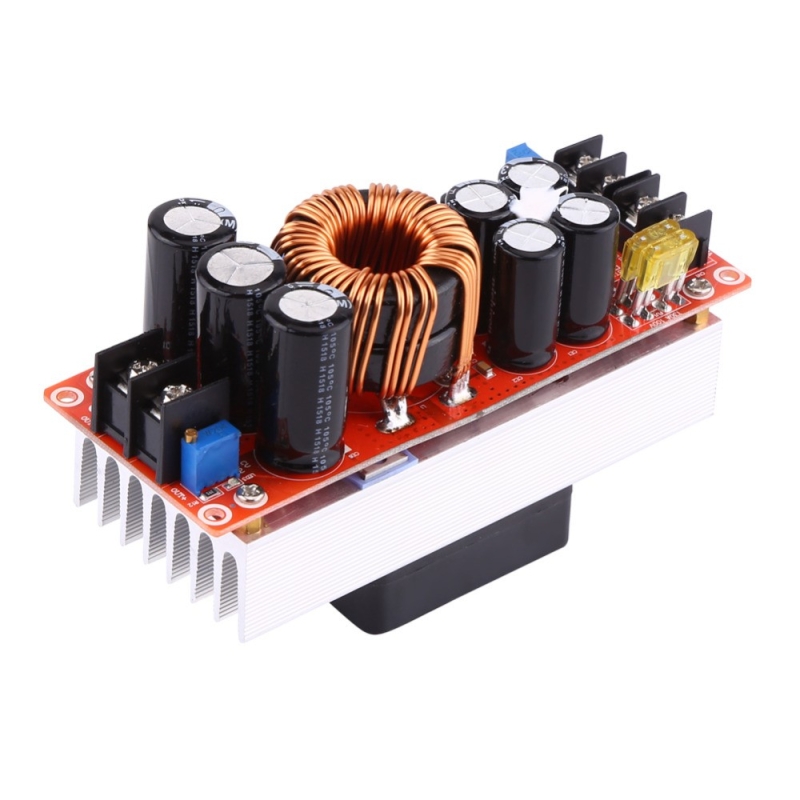

ماژول DC-DC افزاینده 1500 وات یک مبدل توان بالا از نوع Boost Converter است که قادر است ولتاژ DC ورودی در محدوده 10 تا 60 ولت را به صورت پیوسته تا 97 ولت DC در خروجی افزایش دهد. این ماژول با طراحی حرفهای و استفاده از سلفهای هسته آهن پودری، خازنهای با ظرفیت بالا و ترانزیستورهای قدرت MOSFET، راندمانی بین 92 تا 97 درصد ارائه میدهد. وجود هیتسینک آلومینیومی بزرگ به همراه فن خنککننده باعث پایداری عملکرد در جریانهای بالا (بیش از 15 آمپر) میشود.
روی برد سه مولتیترن مجزا وجود دارد که به ترتیب برای تنظیم ولتاژ خروجی (CV)، محدودسازی جریان خروجی (CC) و فعالسازی حفاظت افت ولتاژ (UVP) مورد استفاده قرار میگیرند. این ویژگیها باعث شده ماژول برای کاربردهایی مانند منبع تغذیه قابل تنظیم، شارژر باتری، تقویت ولتاژ پنل خورشیدی، یا تغذیه تجهیزات 24 تا 90 ولتی گزینهای مناسب باشد. ماژول از محافظت در برابر اتصال معکوس ورودی، ولتاژ پایین و اضافه جریان برخوردار است.
مشخصات
- نوع ماژول: مبدل DC-DC افزاینده (Boost Converter)
- محدوده ولتاژ ورودی: 10 تا 60 ولت DC
- محدوده ولتاژ خروجی: 12 تا 97 ولت DC (قابل تنظیم)
- جریان ورودی:
• در ولتاژ ورودی 10 تا 30 ولت → حداکثر 35 تا 40 آمپر
• در ولتاژ ورودی 31 تا 60 ولت → حداکثر 30 تا 35 آمپر - جریان خروجی: حداکثر 22 آمپر (بیش از 15 آمپر نیازمند تهویه و خنکسازی مناسب)
- جریان استاتیک: 15 میلیآمپر
- محدوده جریان ثابت: 0.8 تا 22 آمپر (±0.3A)
- راندمان تبدیل: 92% تا 97%
- فرکانس کاری: 150 کیلوهرتز
- ابعاد: 130 × 52 × 84 میلیمتر
- سیستم خنکسازی: هیتسینک آلومینیومی + فن فعال
- محافظتها:
• حفاظت در برابر ولتاژ پایین (UVP)
• حفاظت در برابر جریان بیش از حد
• حفاظت در برابر اتصال معکوس ورودی
