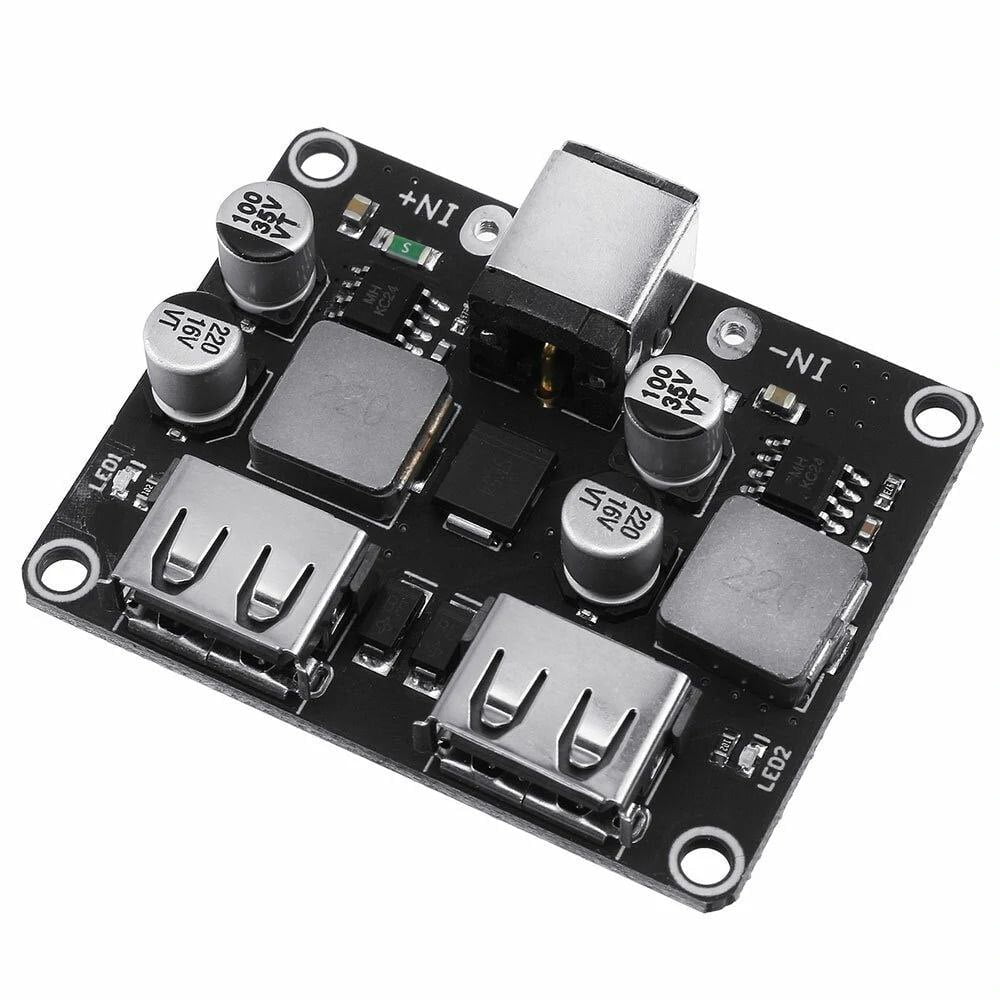

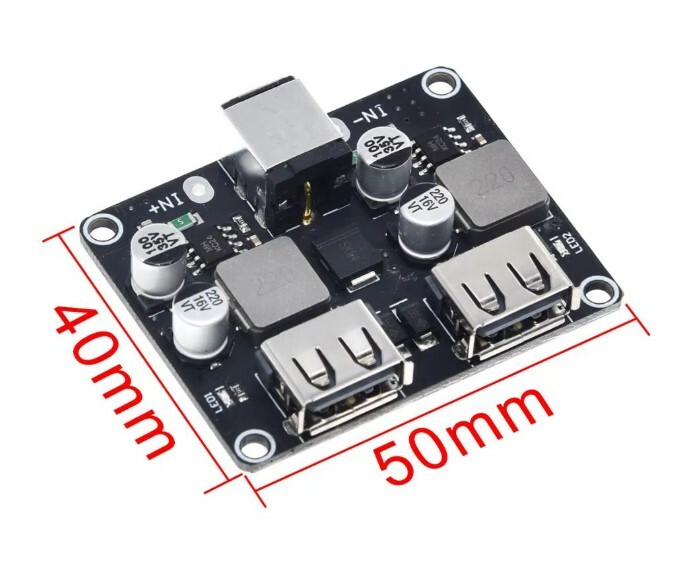

ماژول فست شارژ QC3 دو پورت USB مدل AJ-27-2L | برد شارژ سریع Quick Charge 3.0
ماژول فست شارژ QC3 دو پورت مدل AJ-27-2L یک برد مبدل تغذیه DC به USB با قابلیت شارژ سریع Quick Charge 3.0 است که برای تأمین برق و شارژ انواع گوشیهای هوشمند، تبلت، پاوربانک، دوربینهای دیجیتال، تجهیزات قابل حمل و سایر دستگاههای مجهز به درگاه USB طراحی شده است. این ماژول با بهرهگیری از فناوری QC3.0، امکان تنظیم هوشمند ولتاژ خروجی را متناسب با دستگاه متصل فراهم کرده و در مقایسه با شارژرهای معمولی، زمان شارژ را به میزان قابل توجهی کاهش میدهد.
این برد با برخورداری از دو پورت USB، امکان شارژ همزمان دو دستگاه را فراهم میکند و انتخابی مناسب برای ساخت شارژر خودرو، شارژر رومیزی، پاوربانکهای سفارشی، سیستمهای برق خورشیدی، تجهیزات صنعتی و انواع پروژههای الکترونیکی به شمار میرود. طراحی فشرده، راندمان تبدیل بالا و مدارهای حفاظتی داخلی، این ماژول را به گزینهای مطمئن برای استفاده در کاربردهای حرفهای و نیمهحرفهای تبدیل کرده است.
ماژول AJ-27-2L از ورودی DC در بازه ولتاژی مناسب پشتیبانی میکند و با تبدیل ولتاژ ورودی به خروجی استاندارد USB، امکان استفاده از منابع تغذیه مختلف مانند باتریهای 12 و 24 ولتی، آداپتورهای DC و سیستمهای تغذیه صنعتی را فراهم میسازد. در صورتی که دستگاه متصل از فناوری Quick Charge 3.0 پشتیبانی کند، ماژول بهصورت خودکار ولتاژ و جریان مناسب را انتخاب کرده و فرآیند شارژ سریع را آغاز میکند؛ در غیر این صورت نیز خروجی استاندارد 5 ولت برای شارژ ایمن دستگاههای معمولی ارائه خواهد شد.
یکی از مهمترین مزایای این ماژول، وجود مدارهای حفاظتی داخلی شامل حفاظت در برابر اضافهجریان، اتصال کوتاه، اضافهولتاژ و افزایش دما است که علاوه بر محافظت از برد، از آسیب رسیدن به دستگاههای متصل نیز جلوگیری میکند. همچنین استفاده از قطعات باکیفیت و طراحی بهینه مدار باعث افزایش راندمان، کاهش تلفات انرژی و تولید حرارت کمتر در زمان شارژ میشود.
اگر به دنبال یک ماژول شارژ سریع QC3.0 با عملکرد پایدار، کیفیت ساخت مناسب، دو خروجی USB و قابلیت استفاده در انواع پروژههای الکترونیکی و سیستمهای تغذیه هستید، ماژول فست شارژ QC3 دو پورت مدل AJ-27-2L میتواند انتخابی ایدهآل باشد. این محصول به دلیل نصب آسان، ابعاد کوچک، عملکرد قابل اعتماد و سازگاری با طیف گستردهای از تجهیزات USB، یکی از گزینههای محبوب در میان مهندسان الکترونیک، تعمیرکاران، سازندگان شارژرهای سفارشی و علاقهمندان به پروژههای DIY محسوب میشود.
کاربردها
• ساخت شارژر سریع خودرو با ورودی 12 یا 24 ولت
• طراحی و ساخت شارژر رومیزی USB
• استفاده در پاوربانکهای سفارشی و DIY
• سیستمهای برق خورشیدی و انرژی خورشیدی قابل حمل
• تجهیزات صنعتی و تابلوهای برق مجهز به خروجی USB
• پروژههای آردوینو، رزبریپای و سایر پروژههای الکترونیکی
• تأمین برق تجهیزات USB مانند مودم، دوربین، GPS و بردهای توسعه
• ساخت ایستگاه شارژ چندمنظوره برای منزل، محل کار یا خودرو
• شارژ انواع گوشیهای هوشمند، تبلت، ساعت هوشمند، هدفون بیسیم و سایر دستگاههای سازگار با USB
راهاندازی (Setup)
1. یک منبع تغذیه DC با ولتاژ مناسب (6-32 V DC) تهیه کنید. (توصیه شده ولتاژ 12V DC)
2. پایه مثبت منبع تغذیه را به ترمینال VIN+ و پایه منفی را به VIN- متصل نمایید و یا از فیش آداپتوری نری استفاده کنید. در اتصال قطبیت های مثبت و منفی حتما دقت کنید چرا که اشتباه باعث آسیب به ماژول می شود.
3. پس از اعمال تغذیه، ولتاژ خروجی USB بهصورت خودکار فعال میشود.
4. دستگاه مورد نظر را از طریق یکی از درگاههای USB به ماژول متصل کنید.
5. در صورت پشتیبانی دستگاه از فناوری Quick Charge 3.0، فرآیند شارژ سریع بهصورت خودکار فعال خواهد شد و ولتاژ خروجی متناسب با نیاز دستگاه تنظیم میشود. پروتکل های شارژ سریع قابل پشتیبانی عبارتند از :
• Support DCP protocol, BC1.2, Apple, Samsung protocol.
• Support Huawei Fast Charge Protocol FCP/SCP.
• Support Huawei Fast Charge Protocol AFC.
• Support Spreadtrum Fast Charge Protocol SFCP.
• Support Qualcomm QC2.0 and 3.0.
• Support MTK PE1.1/PE2.0.
6. در صورت اتصال دستگاههای معمولی، ماژول بهصورت خودکار خروجی استاندارد 5 ولت را ارائه میدهد.
توجه: برای دستیابی به حداکثر توان خروجی، از منبع تغذیهای با جریان کافی و کابل USB باکیفیت استفاده کنید. حداکثر توان خروجی هر پورت USB برابر 24W است.( up to 24W (5V/3.4A, 9V/2.5A, 12V/2A, etc.)س)
نکات مهم در استفاده
• قبل از اتصال ماژول، از صحیح بودن قطب مثبت و منفی ورودی اطمینان حاصل کنید.
• هرگز ولتاژ ورودی را از محدوده مجاز(6-32 V DC) ماژول بیشتر نکنید.
• برای عملکرد پایدار در توانهای بالا، از منبع تغذیه با جریان مناسب و تا حد امکان با حداقل ریپل و نوسان استفاده کنید.
• استفاده از کابل USB استاندارد و باکیفیت و مناسب شارژ فست با ضخامت مناسب، نقش مهمی در دستیابی به شارژ سریع دارد.
• در کاربردهای طولانیمدت یا جریانهای بالا، نصب ماژول در محلی با تهویه مناسب توصیه میشود.
• از تماس برد با رطوبت، گردوغبار و مواد رسانا جلوگیری کنید.
• اتصال کوتاه خروجی USB میتواند باعث فعال شدن مدار حفاظتی شود؛ پس از رفع اتصال کوتاه، عملکرد ماژول به حالت عادی بازمیگردد. اگر چه دارای مدار محافظ است اما اتصال کوتاه به دفعات باعث آسیب به ماژول می شود.
• این ماژول برای شارژ دستگاههای USB طراحی شده و بهعنوان منبع تغذیه تجهیزات حساس، بهتر است مشخصات ولتاژ و جریان مورد نیاز دستگاه بررسی شود.
• در صورت استفاده داخل خودرو، توصیه میشود از فیوز مناسب در مسیر ورودی تغذیه برای افزایش ایمنی استفاده کنید.
