توضیحات
ماژول GT-24 مانند nRF24L01+ عمل میکنند، اما GT-24 با استفاده از PA، LNA و آنتن در مقایسه با nRF24L01+ که بردی 100 متری دارد GT-24 تا مسافت 1100 قابلیت ارسال و دریافت اطلاعات را دارد.

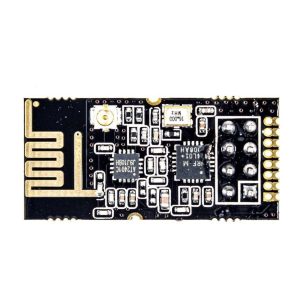

معرفی ماژول GT24 گیرنده فرستنده NRF24L01+PA+LNA با سوکت IPX
لازم به ذکر است این برد بستگی به موانع و انتخاب نرخ داده ارسالی نیز دارد. ماژول های GT-24 در باند 2.4 گیگاهرتز با سرعت داده 250 کیلوبیت بر ثانیه، 1 مگابیت در ثانیه یا 2 مگابیت در ثانیه کار میکنند. حداکثر جریان کاری کمتر از 115 میلی آمپر است. این ماژول میتواند از 125 کانال مختلف با فاصله 1 مگاهرتز استفاده کند که طیف فرکانسی از 2.400 گیگاهرتز تا 2.525 گیگاهرتز را پوشش میدهد. این امکان وجود شبکه ای متشکل از 125 فرستنده گیرنده مستقل را میدهد. هر کانال میتواند حداکثر 6 آدرس داشته باشد یا هر ماژول میتواند همزمان با حداکثر 6 ماژول دیگر ارتباط برقرار کند. شبکه ها را میتوان به عنوان شبکههای ستاره و درخت پیکربندی کرد.
GT-24 در ولتاژ 3.0 ولت تا 3.6 ولت کار میکند، اما ورودی و خروجیهای ماژول تحمل 5 ولت را دارند، بنابراین میتوان آن را مستقیماً به یک آردوینو 5 ولت یا میکروکنترلر دیگر بدون استفاده از مبدل های سطح منطقی متصل کرد. توان ماژول را نمیتوان از پایه برق 3.3 ولتی خارج کرد، زیرا مصرف برق بیشتر از آن است که آن پین با خیال راحت اداره کند. این به یک منبع 3.3 ولت جداگانه نیاز دارد یا میتوان آن را با ماژول آداپتور ما استفاده کرد که در زیر آن 5 ولت ورودی و دارای یک تنظیم کننده داخلی 3.3 ولت است. آداپتور همچنین برچسبهای پینآوت، LED برق و فیلتر منبع تغذیه را ارائه میکند.
این ماژول از 5 پین سیگنال علاوه بر پایههای VCC و GNDاستفاده میکند. در ارتباطات با ماژول از گذرگاه SPI استفاده میشود که از 3 پین (MOSI، MISO، SCK) تشکیل شده است. این پینها به همان پایههای SPI روی میکروکنترلر متصل میشوند. 2 پین دیگر (CSN, CE) برای تنظیم ماژول در حالت آماده به کار و فعال و همچنین جابجایی بین حالت انتقال یا فرمان استفاده میشود و میتوان آنها را به هر پایه دیجیتال روی میکروکنترلر متصل کرد. علاوه بر این، یک پین وقفه وجود دارد که معمولاً استفاده نمیشود.
کاربرد های ماژول GT24 گیرنده فرستنده:
ماژول GT24 یک گیرنده فرستنده بیسیم با فرکانس 2.4 گیگاهرتز است که از پروتکل بیسیم Bluetooth LE پشتیبانی میکند. این ماژول به دلیل کوچک بودن اندازه، مصرف پایین انرژی و امکانات بالایی که ارائه میدهد، در بسیاری از صنایع و کاربردهای مختلف استفاده میشود. برخی از کاربردهای ماژول GT24 به شرح زیر است:
- ارتباطات بیسیم: ماژول GT24 برای برقراری ارتباطات بیسیم در بسیاری از کاربردها استفاده میشود، از جمله ارتباطات بین دستگاههای مختلف، ارسال و دریافت دادهها و کنترل دستگاههایی مانند روباتها، دستگاههای پزشکی، دستگاههای امنیتی و غیره.
- برقراری ارتباط با تلفن همراه: ماژول GT24 میتواند به عنوان یک ابزار برای برقراری ارتباط بین دستگاههای بلوتوثی و تلفن همراه مورد استفاده قرار گیرد. این ارتباطات برای کنترل دستگاههای بلوتوثی مختلف، انتقال دادهها و ارائه اطلاعات به تلفن همراه استفاده میشوند.
- ارتباطات اینترنت اشیا: با توجه به قابلیت اتصال به اینترنت، ماژول GT24 به عنوان یکی از ابزارهای ارتباطی مورد استفاده در اینترنت اشیا (IoT) میباشد. این ماژول به کمک پروتکل بیسیم Bluetooth LE میتواند به دستگاههای دیگر متصل شود و اطلاعات را به دستگاههایی مانند سرورهای ابری ارسال کند.
مزایای ماژول GT24 گیرنده فرستنده:
ماژول GT24 یک ماژول گیرنده-فرستنده رادیویی است که می تواند برای انتقال داده های بی سیم در فاصله های کوتاه استفاده شود. برخی از مزایای استفاده از این ماژول عبارتند از:
- قابلیت انتقال داده های بی سیم: ماژول GT24 قابلیت انتقال داده های بی سیم را فراهم می کند و از این طریق می تواند برای بسیاری از کاربردهای بی سیم مفید باشد.
- فرکانس بالا: این ماژول با فرکانس 2.4 گیگاهرتز کار می کند که قابلیت انتقال داده های بیشتر را در واحدهای زمانی کوتاهتر فراهم می کند.
- مصرف انرژی کم: ماژول GT24 برای انتقال داده ها از روش انتقال داده های مجموعه ای استفاده می کند که مصرف انرژی را کاهش می دهد و باتری ها را برای مدت طولانی تری از زمان قابل استفاده می کند.
- فاصله انتقال بالا: با توجه به فرکانس بالا و مصرف انرژی کم، ماژول GT24 قابلیت انتقال داده ها در فواصل بیشتری را فراهم می کند.
