توضیحات

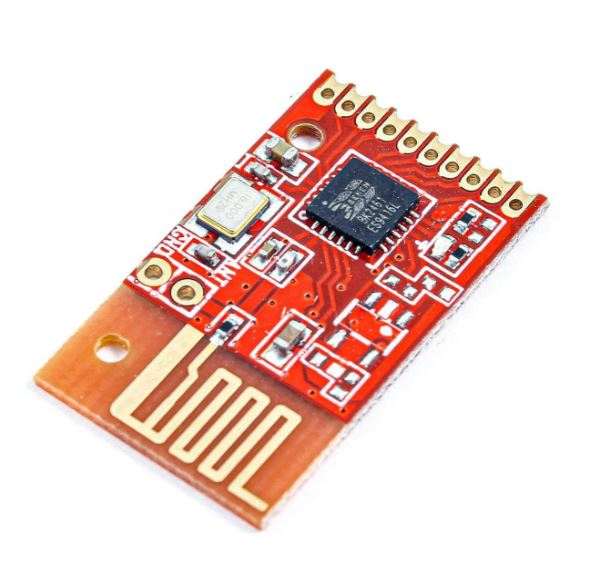

ماژول فرستنده اطلاعات بیسیم L24YK با فرکانس کاری 2.4GHz برای انتقال دادهها به صورت بیسیم استفاده میشود. این ماژول به همراه ماژول گیرنده خود قابل تنظیم است و برای برقراری ارتباط بیسیم ساده و سریع در پروژههای الکترونیکی مناسب است. راهاندازی ماژول با اتصال طبق نقشه مدار و تنظیم پایههای B7 و B8 انجام میشود. این ماژول قابلیت شناسایی کدهای فرستنده توسط گیرنده را دارد و با کلیدهای فشاری روی ماژولها میتوان ارتباط را برقرار کرد. همچنین، کنترل روشنایی LEDهای گیرنده از طریق پایه B8 انجام میشود.
مشخصات فنی ماژول فرستنده اطلاعات بیسیم L24YK
- فرکانس کاری: 2.4 گیگاهرتز
- نوع ارتباط: بیسیم
- نحوه راهاندازی: اتصال طبق نقشه مدار و تنظیم پایههای B7 و B8
- کنترل LED: از طریق پایه B8 با حالتهای مختلف روشنایی
- امکان شناسایی کد فرستنده توسط گیرنده
راهنمای راه اندازی ماژول فرستنده اطلاعات بیسیم L24YK
1-ابتدا طبق نقشه فایل پیوست مدار را میبندیم.(حتی میتوان با یک کلید و یک LED کار را شروع کنیم) ولتاژ مدار را وصل میکنیم.
2-پایه B7 ماژول گیرنده را به منفی وصل میکنیم.
3-پایه B8 را یا به مثبت و یا به منفی وصل میکنیم.
4-کلید فشاری را که در پشت ماژول گیرنده لحیم کردیم(ck-sn) را فشار داده و نگه میداریم و در همین حال کلید B1 ماژول فرستنده را چند بار میزنیم تا کدها توسط گیرنده خوانده و شناسایی شود.
5-کلید فشاری (ck-sn) را رها کرده و سپس برق ماژول را قطع میکنیم.
6-پایه B7 ماژول گیرنده را از بدنه قطع کرده و آزاد میگذاریم.
7-ولتاژ مدار را وصل میکنیم. حالا اگر کلید B1 فرستنده زده شود LED1 گیرنده باید روشن شود.
8-پایه B8 ماژول گیرنده برای حالت روشن شدن LED ها است:اگر به مثبت وصل شود LED ها چند لحظه روشن و سپس خاموش میشوند,
ولی اگر به منفی وصل شود LED ها یا همیشه روشن و یا همیشه خاموش میمانند.
نکته: در این ماژول،R1 از طریق جامپر اتصال کوتاه شده است. اگر میخواهید همین ماژول را در حالت گیرنده راهاندازی کنید، بایستی به جای R1، پایه های R2 را از طریق جامپر به هم متصل کنید.
