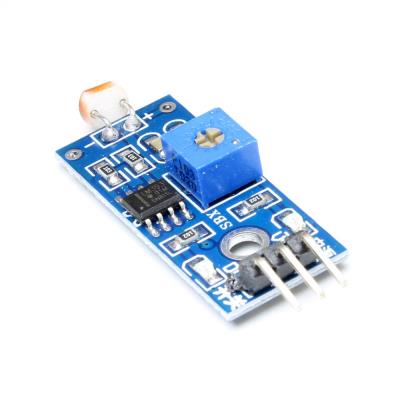

ماژول فتوسل LDR مدل LM393 | سنسور تشخیص نور با خروجی آنالوگ و دیجیتال
ماژول فتوسل LDR یکی از پرکاربردترین سنسورهای تشخیص نور در پروژههای الکترونیک، رباتیک و سیستمهای هوشمند است که با استفاده از یک مقاومت نوری (Light Dependent Resistor) و آیسی مقایسهگر LM393، قادر به تشخیص با اندازهگیری شدت نور محیط بوده و تغییرات نور را به سیگنالهای الکتریکی قابل استفاده برای میکروکنترلرها و مدارهای کنترلی تبدیل میکند. این ماژول با طراحی ساده، ابعاد کوچک، مصرف توان پایین و قیمت اقتصادی، انتخابی ایدهآل برای دانشجویان، علاقهمندان به الکترونیک، مهندسان و طراحان سیستمهای اتوماسیون محسوب میشود. این ماژول معمولاً با ولتاژ 3.3 تا 5 ولت DC کار کرده و بهطور مستقیم با بردهایی مانند Arduino، ESP8266، ESP32، STM32، AVR، PIC و Raspberry Pi سازگار است.
اساس عملکرد این ماژول بر پایه تغییر مقاومت فتوسل در برابر شدت نور است. هرچه نور محیط بیشتر باشد، مقاومت سنسور LDR کاهش یافته و هرچه محیط تاریکتر شود، مقاومت آن افزایش پیدا میکند. آیسی مقایسهگر LM393 ماژول این تغییرات را پردازش کرده و خروجی دیجیتال (صفر یا یک منطقی) در اختیار کاربر قرار میدهد.

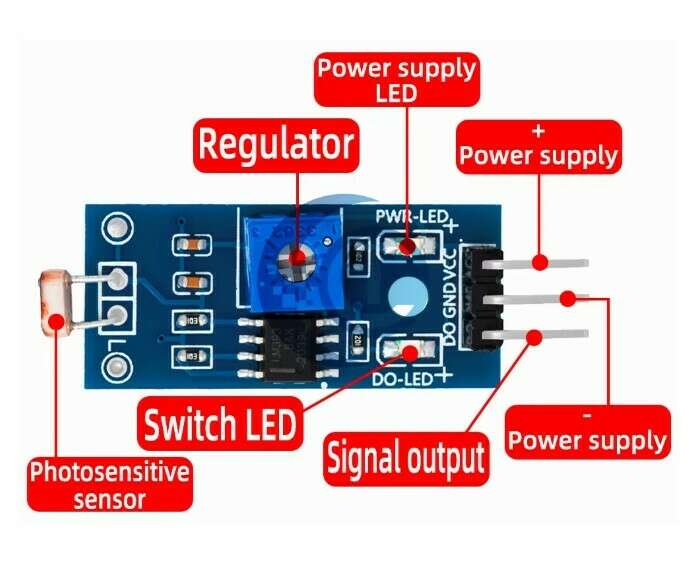

یکی از مهمترین ویژگیهای ماژول فتوسل LDR، قابلیت تنظیم حساسیت است. به کمک پتانسیومتر تعبیهشده روی برد، کاربر میتواند نقطه عملکرد خروجی دیجیتال را متناسب با شرایط محیط تنظیم کند. این قابلیت باعث میشود ماژول در محیطهای با شدت نور متفاوت، عملکرد دقیق و پایداری داشته باشد. همچنین وجود LED نشانگر تغذیه و LED وضعیت خروجی، فرآیند نصب، تست و عیبیابی را بسیار سادهتر میکند و کاربر میتواند بدون استفاده از تجهیزات اندازهگیری، وضعیت عملکرد سنسور را بررسی کند.
کاربردها
ماژول فتوسل LDR به دلیل قابلیت تشخیص شدت نور، در طیف گستردهای از پروژههای الکترونیکی، صنعتی و هوشمندسازی مورد استفاده قرار میگیرد. برخی از مهمترین کاربردهای این ماژول عبارتاند از:
• سیستمهای روشن و خاموش شدن خودکار چراغها
• کنترل روشنایی معابر، پارکها و فضای سبز
• خانه هوشمند و سیستمهای مدیریت روشنایی
• کنترل نور گلخانهها و تجهیزات کشاورزی هوشمند
• رباتهای مسیریاب و رباتهای دنبالکننده نور
• سیستمهای امنیتی و تشخیص باز شدن درب یا پنجره با تغییر نور
• تجهیزات اینترنت اشیا (IoT)
• کنترل پردههای برقی و سایهبانهای هوشمند
• پروژههای آموزشی آردوینو، AVR، ESP32، STM32 و Raspberry Pi
• تجهیزات آزمایشگاهی و پروژههای تحقیقاتی
راهاندازی (Setup)
1. پایه VCC را به تغذیه 3.3 یا 5 ولت DC متصل کنید.
2. پایه GND را به زمین (Ground) مدار وصل نمایید. در صورت استفاده از میکروکنترلر و یا مدار واسط حتما زمین های مدار و ماژول را یکی کنید.
3. برای تشخیص روشن یا تاریک بودن محیط ، پایه خروجی را به یک ورودی دیجیتال متصل نمایید.
4. با چرخاندن پتانسیومتر روی برد، آستانه عملکرد خروجی دیجیتال را متناسب با نور محیط تنظیم کنید.
5. هنگام تغییر شدت نور، وضعیت خروجی دیجیتال متناسب با نور محیط تغییر خواهد کرد.
نکات مهم در استفاده
• از تغذیه 3.3 تا 5 ولت DC استفاده کنید و از اعمال ولتاژ بالاتر خودداری نمایید.
• خروجی تنها وضعیت روشن یا تاریک بودن محیط را بر اساس آستانه تنظیمشده مشخص میکند.
• محل نصب سنسور باید در معرض نور محیط قرار داشته باشد و توسط اجسام دیگر پوشانده نشود.
• در محیطهایی با تغییرات سریع نور، بهتر است در نرمافزار از فیلتر یا میانگینگیری برای جلوگیری از نوسان خروجی استفاده شود.
• برای افزایش دقت اندازهگیری، از منابع تغذیه پایدار و نویز پایین استفاده کنید.
• از تماس مستقیم آب و رطوبت با برد جلوگیری کنید، زیرا این ماژول فاقد پوشش محافظ هستند.
• در صورت استفاده در فضای باز، نصب ماژول داخل محفظه مناسب با امکان عبور نور توصیه میشود.
