ماژول بلوتوث صوتی MH-M28 | جک هدفون 3.5mm + خروجی AUX + ورژن بلوتوث 4.2

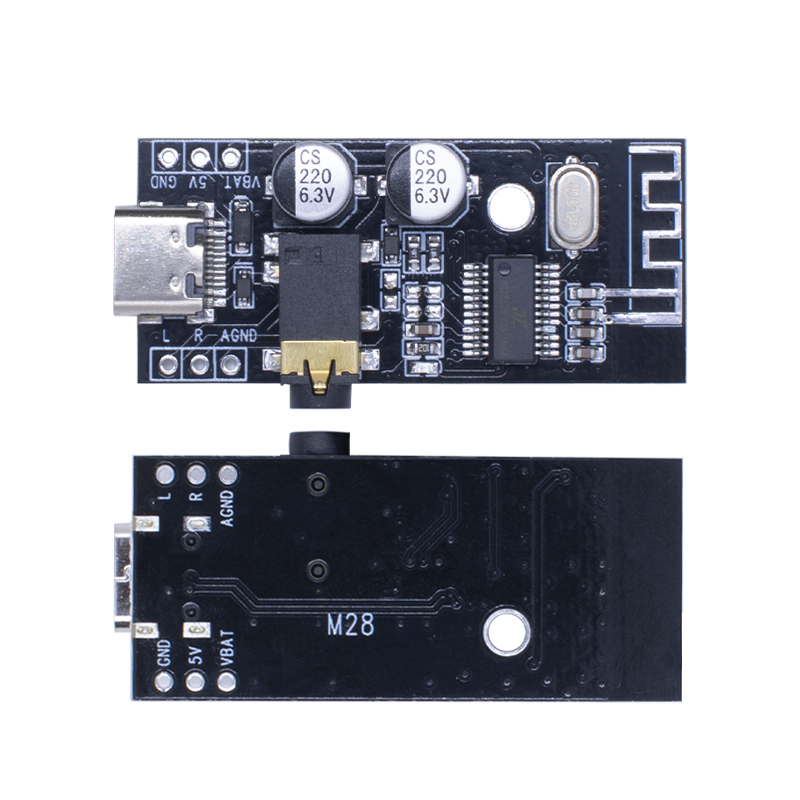

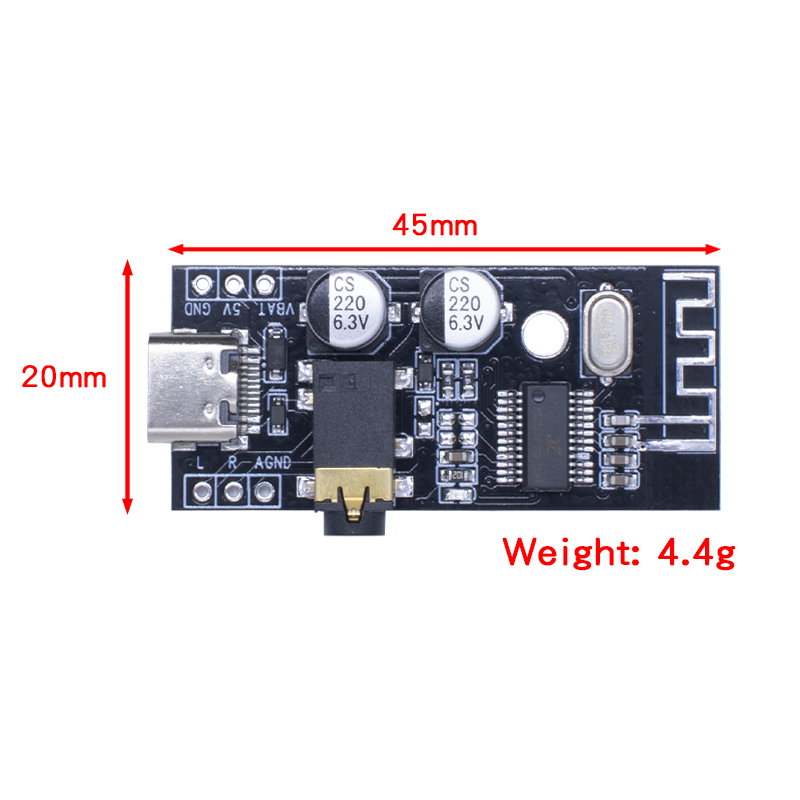

ماژول بلوتوث صوتی MH-M28 یک برد صوتی بلوتوثی جمعوجور، قدرتمند و مقرونبهصرفه است که امکان دریافت صدا بهصورت بیسیم از گوشی، تبلت یا لپتاپ را فراهم میکند و آن را از طریق جک ۳.۵ میلیمتری AUX پخش میکند. این ماژول با طراحی مینیاتوری و قابلیتهای کامل، انتخاب ایدهآلی برای پروژههای صوتی، بلوتوثی کردن ضبط ماشین و سیستمهای صوتی خانگی و خودرو است.
ماژول MH-M28 با ورژن بلوتوث 4.2، قابلیت اتصال به دستگاههای مختلف را فراهم میکند و از طریق جک هدفون 3.5 میلیمتری AUX، خروجی صدای استریوی باکیفیت ارائه میدهد. ورودی تغذیه این ماژول از طریق سوکت USB Type-C انجام میشود که استفاده از آن را بسیار ساده میکند.
ویژگی منحصربهفرد این ماژول، وجود خروجی AUX است که امکان استفاده چندمنظوره را فراهم میدهد: هم میتوانید هدفون مستقیماً به ماژول وصل کنید و هم میتوانید خروجی را به امپلیفایر یا سیستم صوتی external وصل کنید.
کاربردها
• بلوتوثی کردن ضبط ماشین
• اتصال بیسیم به بلندگوها و اسپیکرهای خارجی
• اتصال به هدفونها
• سیستمهای صوتی خانگی
• سیستمهای صوتی خودرو
راهاندازی
1. تغذیه: ماژول را از طریق سوکت USB Type-C به منبع 5V وصل کنید
همچنین می توانید برای تغذیه ماژول از پدهای 5V و GND روی برد و با لحیم کاری استفاده کنید.
پد BAT و GND برای اتصال باتری لیتیومی 3.7 ولت به ماژول است حتما دقت کنید که باتری باید دارای برد محافظ شارژ و دشارژ داشته باشد.
2. اتصال خروجی صدا: کابل خروجی صدا را به جک 3.5 میلیمتری AUX وصل کنید و از طرف دیگر به پخش کننده موسیقی وصل کنید.
3. اتصال خروجی با لحیم کاری: پد های خروجی L/R/GND را به آمپلیفایر صوتی یا دستگاه پخش کننده با لحیم کاری وصل کنید.
4. جفتسازی: گوشی را به بلوتوث ماژول وصل کنید نام ماژول برای جفت شدن (MH-M28) است.
وقتی به وسیله ای متصل نباشد LED تند تند چشمک می زند و وقتی متصل می شود LED ثابت می شود ودر زمان پخش فایل LED آرام آرام چشمک می زند.
نکات مهم
• ولتاژ کاری بین 3.7 تا 5V است، از ولتاژ بالاتر خودداری کنید
• برد ماژول در فضای باز بدون مانع 20 متر است اما در محیط های بسته با موانع برد کاهش پیدا می کند.
• برای کاهش نویز حتما از اتصالات محکم ، لحیم کاری تمییز و تغذیه خوب با ریپل کم استفاده شود.
• ماژول نسبت به نوسان ولتاز حساس است حتما از تغذیه مناسب استفاده کنید.
• این ماژول فاقد آمپلی فایر صوتی داخلی است و صرفا به عنوان گیرنده بلوتوثی قابل استفاده می باشد بنابراین نمی توان مستقیما به بلندگو متصل کرد و برای این کار نیاز به آمپلی فایر صوتی جداگانه می باشد.
• برای کاهش نویز تا حد امکان از منبع تغذیه پایدار با توان مناسب و حداقل ریپل استفاده کنید.
