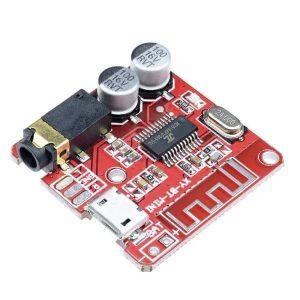

ماژول بلوتوث صوتی HW770 با سوکت micro

ماژول بلوتوث صوتی HW770 با سوکت Micro USB یک گیرنده صوتی کوچک، کم‌مصرف و بسیار کاربردی است که برای اضافه کردن قابلیت پخش بی‌سیم به انواع سیستم‌های صوتی طراحی شده است. این ماژول با ابعاد جمع‌وجور، نصب آسان و عملکرد پایدار، گزینه‌ای مناسب برای استفاده در اسپیکرهای پخش قدیمی، آمپلی‌فایرها، سیستم‌های صوتی خانگی، خودرو و پروژه‌های الکترونیکی DIY به شمار می‌رود. اگر به دنبال یک راه‌حل ساده و اقتصادی برای تبدیل سیستم صوتی خود به یک سیستم بلوتوث‌دار هستید، HW770 می‌تواند انتخابی بسیار مناسب باشد.

این ماژول از طریق سوکت Micro USB تغذیه می‌شود و با ولتاژ 3.7 تا 5 ولت DC کار می‌کند، بنابراین می‌توان آن را به راحتی با منبع تغذیه USB، باتری لیتیومی یا مدارهای تغذیه کم‌ولتاژ راه‌اندازی کرد. وجود خروجی صوتی AUX نیز باعث می‌شود این ماژول به‌راحتی به ورودی انواع آمپلی‌فایرها و سیستم‌های صوتی متصل شود. همین سادگی در اتصال و راه‌اندازی، HW770 را به یکی از گزینه‌های محبوب در بین کاربران حرفه‌ای و علاقه‌مندان به الکترونیک تبدیل کرده است.

یکی دیگر از مزیت‌های مهم HW770، نصب سریع و راه‌اندازی ساده آن است. این ماژول برای افرادی طراحی شده که می‌خواهند بدون پیچیدگی زیاد، قابلیت بلوتوث را به دستگاه صوتی خود اضافه کنند. کافی است تغذیه را از طریق Micro USB وصل کنید و خروجی صوتی را به آمپلی‌فایر یا ورودی AUX متصل نمایید تا بتوانید به‌صورت بی‌سیم از موبایل، تبلت یا لپ‌تاپ موسیقی پخش کنید. این ویژگی به‌ویژه برای کسانی که به‌دنبال یک راه‌حل مقرون‌به‌صرفه برای ارتقای سیستم صوتی هستند، بسیار ارزشمند است.

• اسپیکر قدیمی: بلوتوث‌دار کردن اسپیکرهای خانگی با کابل AUX

• هدفون و هندزفری: بلوتوث‌دار کردن هدفون با لحیم‌کاری مستقیم به پد‌های L/R/G

• ضبط خودرو: اتصال گوشی به ضبط قدیمی خودرو با AUX

• آمپلی‌فایر: انتقال بی‌سیم صدا به آمپلی‌فایر با ورودی AUX

• پروژه‌های DIY : ساخت سیستم صوتی بلوتوثی در ربات‌ها، IoT صوتی

روش 1: اتصال با کابل AUX

1. تغذیه: ماژول را با کابل Micro USB به پاور 5V یا باتری لیتیومی 3.7V را به BAT وصل کنید.

خود باتری باید مدار محافظ شارژ و دشارژ داشته باشد و برای تغذیه شارژر باتری می توانید از سوکت Micro USB استفاده کنید.

2. خروجی: جک 3.5mm را به AUX اسپیکر، آمپلی‌فایر یا ضبط خودرو وصل کنید.

3. جفت‌سازی: بلوتوث گوشی را باز کنید و ماژول نام XY-BT را جستجو کنید.

4. پخش: موسیقی را از گوشی پخش کنید؛ صدا از اسپیکر شنیده می‌شود.

روش 2: لحیم‌کاری مستقیم به بلندگو

1. سیم‌بندی:

• یکی از سیم‌های بلندگو به GND (مشترک) لحیم کنید.

• سیم دیگر بلندگو چپ به L و بلندگو راست به R لحیم کنید.

• ولتاژ تغذیه: هرگز ولتاژ بیش از 5V به Type-C ندهید؛ ولتاژ ایده‌آل 3.7-5V است.
