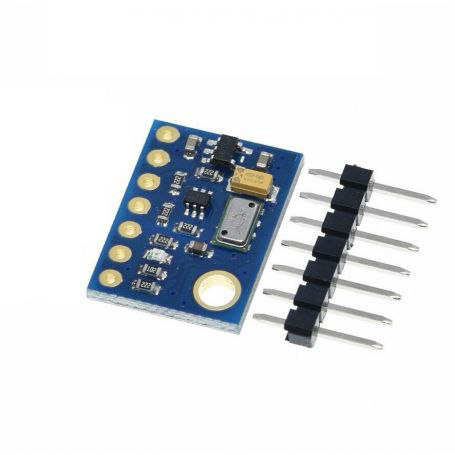

ماژول اندازه گیری فشار و ارتفاع GY-63 MS5611

844,000 تومان

مشخصات فنی ماژول اندازه گیری فشار و ارتفاع GY-63 MS5611:

چیپ سنسور: MS5611-01BA03
مدل ماژول: GY-63
پروتکل ارتباطی: I2C و SPI
منبع تغذیه: 3 تا 5 ولت
محدوده اندازه‌گیری فشار: 10 تا 1200 میلی‌بار
دقت اندازه‌گیری فشار: 1.5 میلی‌بار
دقت اندازه‌گیری ارتفاع: 10 سانتی‌متر
مبدل آنالوگ به دیجیتال (ADC): 24 بیتی با مصرف انرژی کم

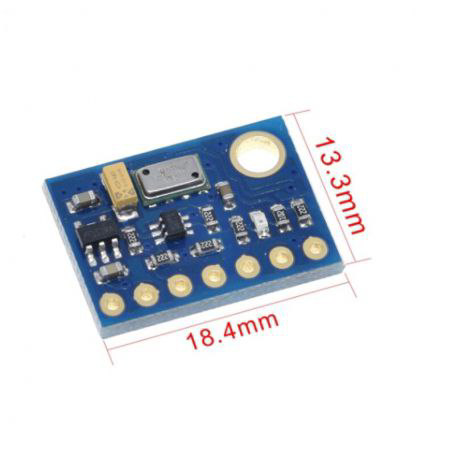

ابعاد ماژول: 19 در 13 میلی‌متر

مبدل 24 بیتی آنالوگ به دیجیتال
دقت اندازه‌گیری فشار: 0.0024mbar
پایداری بالا در طولانی مدت
از طریق ماژول سنسور فشار GY63 – MS5611 می‌توان به برد‌هایی از قبیل آردوینو، رزبری‌پای ( رسپبری‌پای) و ESP8266 متصل شد و بسیاری از پروژه‌های DIY خود را راه‌اندازی کرد.
Introduction

The GY-63 MS5611-01BA03 High Precision Pressure Sensor Height Sensor Module with SPI and I2C bus interface. This barometric pressure sensor is optimized for altimeters and variometers with an altitude resolution of 10 cm. The sensor module includes a high linearity pressure sensor and an ultra low power; 24 bit ΔΣ ADC with internal factory calibrated coefficients. It provides a precise digital 24 Bit pressure and temperature value and different operation modes; that allow the user to optimize for conversion speed and current consumption.

A high resolution temperature output allows the implementation of an altimeter/thermometer function without any additional sensor. The MS5611-01BA can be interfaced to virtually any micro controller. The communication protocol is simple, without the need of programming internal registers in the device.

Specification

The built-in 24bit AD converter.
Immersion gold PCB, high quality, machine welding process to ensure quality.
Power supply: 3 – 5V ( internal low dropout regulator ).
Communication modes: Standard the IIC / SPI communication protocol.
Size: 19 x 13 mm
Name: MS5611 module (atmospheric pressure module).
Use Chip: MS5611-01BA03

1,000,000 تومان دیگر تا ارسال رایگان 🚚

9 نفر در حال مشاهده محصول هستند!

توضیحات

معرفی ماژول اندازه گیری فشار و ارتفاع GY-63 MS5611:

ماژول سنسور فشار و ارتفاع GY-63 شامل سنسور MS5611 نسل جدیدی از سنسورهای دارای رزولوشن بالا شرکت MEAS سوییس با پروتکل های ارتباطی SPI و I2C میباشد. این سنسور فشار بارومتریک برای سنجش ارتفاع با رزولوشن 10CM ارایه شده است.سنسور فشار MS5611 شامل خروجی خطی و متناظر با فشار، یک مبدل بسیار کم مصرف 24 بیتی ADC و ضرایب کالیبراسیون کارخانه بوده که داده های فشار و دما را با دقت 24 بیت به صورت دیجیتال ارسال می کند.کاربر می تواند با توجه به امکانات سنسور ارتفاع MS5611 حالات عملکردی مختلفی را در جهت تعیین سرعت تبدیل داده و مصرف توان ،برای سنسور تعریف کند.

کاربرد ماژول اندازه گیری فشار و ارتفاع GY-63 MS5611:

پهپاد و کوادکوپتر: اندازه‌گیری ارتفاع پروازی برای کنترل دقیق پرواز.
ایستگاه‌های هواشناسی: ثبت فشار جوی و پیش‌بینی شرایط آب و هوایی.
رباتیک و ناوبری داخلی: استفاده در سیستم‌های INS برای تعیین موقعیت ارتفاعی دقیق.
بالون‌های هواشناسی و تله‌متری: اندازه‌گیری ارتفاع و فشار در پروژه‌های تحقیقاتی.
سیستم‌های ناوبری GPS مکمل: بهبود دقت ارتفاع و موقعیت در کنار داده‌های GPS.

مزایا ماژول اندازه گیری فشار و ارتفاع GY-63 MS5611:

دقت بالا: اندازه‌گیری فشار با ±1 mbar و ارتفاع با ±1 متر.
رزولوشن بالا: 24 بیت ADC برای داده‌های دقیق و جزئی.
رابط دیجیتال I2C و SPI: اتصال آسان به میکروکنترلرها و بردهای توسعه.
ولتاژ کاری گسترده: عملکرد در ۳٫۳ تا ۵ ولت، سازگار با اکثر بردها.
مصرف انرژی کم: مناسب برای پروژه‌های باتری‌خور و پروازی طولانی.

معایب ماژول اندازه گیری فشار و ارتفاع GY-63 MS5611:

حساس به تغییرات محیطی سریع: تغییر ناگهانی دما یا جریان هوا می‌تواند باعث نوسان داده‌ها شود.
نیاز به کالیبراسیون دقیق: برای دقت بالا، باید فشار محیط و ارتفاع مرجع تنظیم شود.
وابستگی به ارتفاع نسبی:اندازه‌گیری ارتفاع دقیق بدون مرجع مطلق دشوار است.
محدودیت دمای کاری: عملکرد مطلوب در محدوده دمایی مشخص (معمولاً -40 تا +85°C).
سرعت نمونه‌برداری محدود:برای کاربردهای نیازمند تغییرات فشار فوق‌سریع مناسب نیست.
