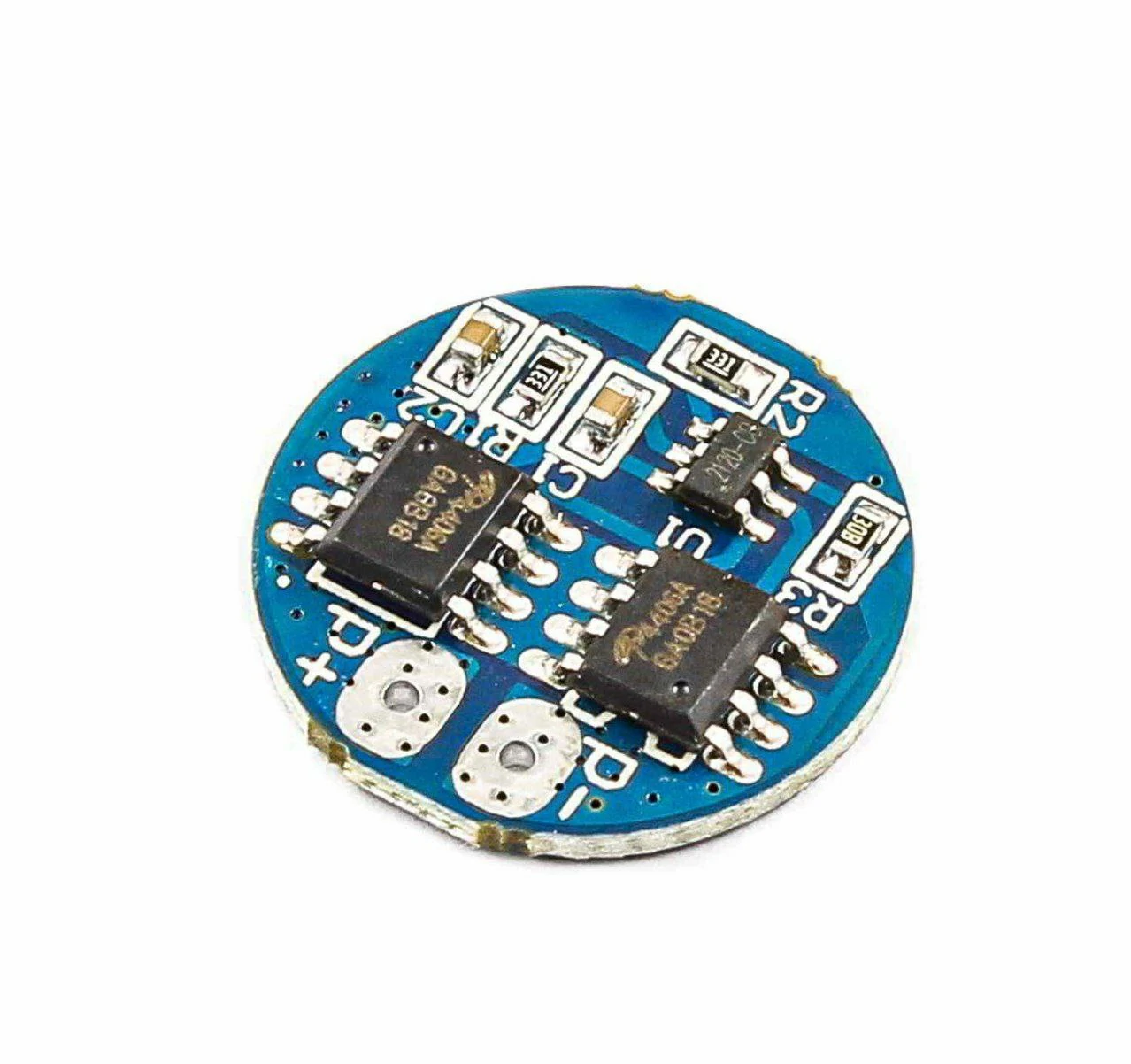

شارژ باتری لیتیومی 2 سل گرد 5A 7.4V‏

ماژول محافظ شارژ باتری لیتیومی 2 سل مدل XH-2S-A2 یک ماژول BMS کامل برای مدیریت، محافظت و شارژ باتری‌های لیتیومی 2 سل (7.4 ولت) است که می‌تواند جریان شارژ/دشارژ را تا 5 آمپر کنترل کند. این ماژول با استفاده از تکنولوژی BMS، از صدمه دیدن باتری در شرایط شارژ بیش‌ ازحد (Overcharge)، دشارژ بیش‌ ازحد (Over-Discharge) و اتصال کوتاه جلوگیری می‌کند.

ماژول قابلیت شارژ 2 باتری لیتیومی 18650 یا لیتیوم‌پلیمر به‌صورت سری را دارد و ولتاژ شارژ کامل باتری را به‌دقت روی 4.25 ولت برای هر سل (مجموع 8.4 ولت برای 2 سل) تنظیم می‌کند — این دقت از بالانس‌شدن سلول‌ها و افزایش طول عمر باتری اطمینان می‌دهد.

• شارژ باتری لیتیومی 18650 و 2 سل در پروژه‌های رباتیک و الکترونیکی

• ساخت پاور بانک لیتیومی با قابلیت شارژ/دشارژ 5 آمپر

• مدیریت باتری در Drone، Car RC و هواپیماهای الکتریکی — محافظت از باتری 7.4 ولت

• سیستم‌های UPS لیتیومی کوچک با باتری 2 سل 7.4 ولت

• شارژر هوشمند باتری لیتیوم‌پلیمر — با دقت ولتاژ 4.25 ولت برای هر سل

• پروژه‌های لیتیومی با جریان بالا — تا 5 آمپر جریان شارژ/دشارژ

1. اتصال باتری‌ها: دو باتری لیتیومی 18650 یا لیتیوم‌پلیمر را به‌صورت سری (یعنی قطب مثبت باتری اول به منفی باتری دوم وصل باشد) به پدهای B+ و B- ماژول وصل کنید قسمت BM را بین دو باتری متصل کنید .

2. اتصال منبع تغذیه: منبع تغذیه CC-CV با خروجی 8.4 ولت تا 9 ولت و حداکثر جریان 5 آمپر را به پدهای P+ و P- (هم‌زمان ورودی/خروجی) وصل کنید.

3. تست شارژ: پس از اتصال، ماژول شروع به شارژ باتری می‌کند — ولتاژ هر سل روی 4.25 ولت تنظیم می‌شود و وقتی شارژ کامل شد، ماژول قطع می‌شود.
