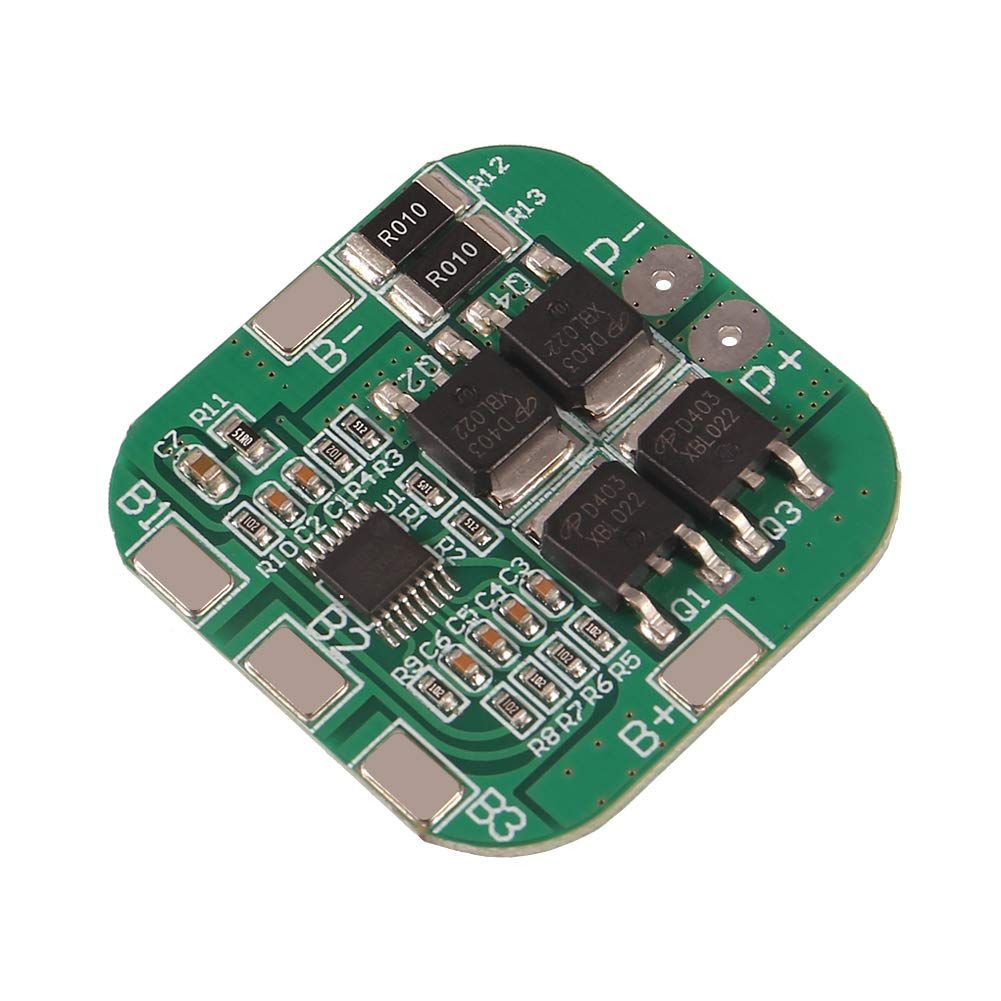

شارژر باتری 4 سل (برد سبز) 20 آمپر
شارژر باتری 4 سل (برد سبز) 20 آمپر یک ماژول کاربردی و حرفهای برای شارژ و حفاظت از پکهای لیتیومی 4 سل سری است که برای باتریهای Li-ion و LiPo با ولتاژ نامی 14.8 ولت و ولتاژ شارژ کامل 16.8 ولت طراحی شده است. این برد بهدلیل توان جریان بالا، حفاظتهای الکترونیکی کامل و استفاده آسان، یکی از گزینههای محبوب برای پروژههای باتریمحور، پاوربانکهای صنعتی، ابزارهای شارژی و سیستمهای پرتابل محسوب میشود.
اگر به دنبال یک شارژر باتری 4 سل لیتیومی هستید که بتواند همزمان شارژ مطمئن و حفاظت مناسب را برای پک شما فراهم کند، برد سبز 20 آمپر انتخابی بسیار مناسب است. این ماژول برای پکهای چهار سلولی سری طراحی شده و وظیفه دارد ولتاژ و جریان شارژ را در محدودهای ایمن نگه دارد تا باتریها در برابر شارژ بیش از حد، دشارژ بیش از حد، جریان اضافه و اتصال کوتاه محافظت شوند. همین موضوع باعث میشود عمر باتری افزایش پیدا کند و عملکرد پک در استفادههای طولانیمدت پایدارتر باقی بماند.
این برد معمولاً در پروژههایی استفاده میشود که به توان بالاتر و جریان شارژ قابلتوجه نیاز دارند. به همین دلیل، برای پکهای 18650 چهار سل سری، سیستمهای روشنایی پرتابل، تجهیزات قابلحمل، منابع تغذیه باتریمحور و پروژههای DIY گزینهای بسیار محبوب است. طراحی جمعوجور برد، نصب ساده و سازگاری با انواع باتریهای لیتیومی 4S باعث شده این ماژول هم برای کاربران حرفهای و هم برای سازندگان پروژههای شخصی انتخابی قابلاعتماد باشد.
کاربردها
• شارژ و مدیریت پک باتری 18650 چهار سل.
• پاوربانکها و منابع تغذیه پرتابل.
• تجهیزات شارژی و ابزارهای باتریمحور.
• سیستمهای روشنایی قابلحمل و پروژههای DIY.
• پروژههای ذخیره انرژی و سیستمهای الکترونیکی مبتنی بر باتری.
راهاندازی و استفاده
برای استفاده از این ماژول، ابتدا باید پک باتری 4 سل را بهصورت سری به هم متصل کنید .

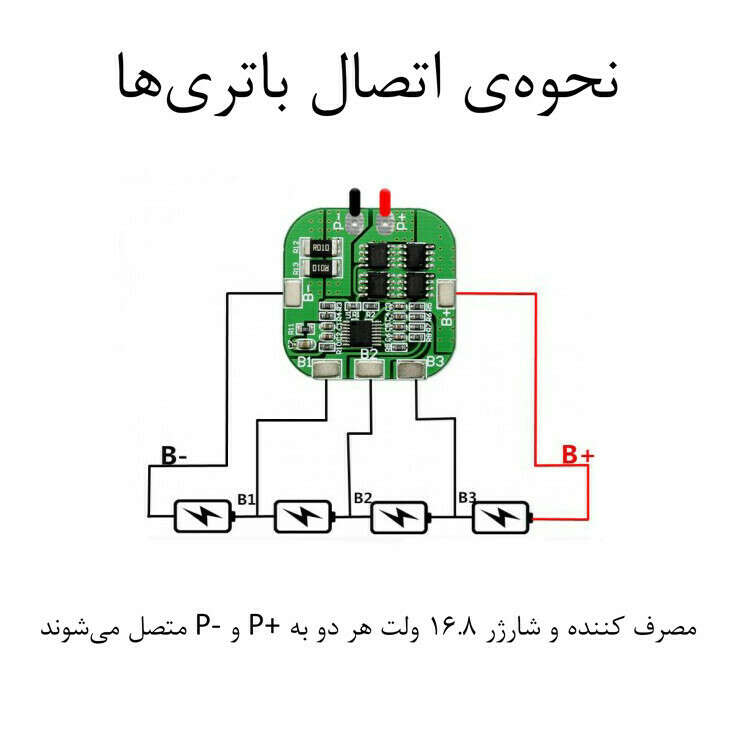

پد های B+,B- را به قطب منی و مثبت کلی پک باتیر ها متصل کنید و پد های B1,B2,B3 را به ترتیب تصویر زیر متصل کنید.
پد های P+,P- هم به عنوان ورودی و هم به عنوان خروجی استفاده می شود. برای تغذیه برد از منبع شارژ مناسب با ولتاژ 16.8V-17V را در نظر بگیرید و به ورودی اعمال کنید.
اگر پک شما جریان بالایی مصرف میکند، بهتر است از سیمکشی با سطح مقطع مناسب و اتصالات محکم استفاده کنید تا افت ولتاژ و داغی به حداقل برسد.
رعایت قطب مثبت و منفی در هنگام نصب بسیار مهم است، چون اتصال اشتباه میتواند به برد یا پک باتری آسیب وارد کند.
نکات مهم در استفاده
• این برد مخصوص پک 4 سل یعنی 4 عدد باتری سری شده مناسب است و برای تعداد سل دیگر نباید استفاده شود.
• ولتاژ شارژ کامل برای پک 4 سل معمولاً 16.8 ولت است.
• اگر از سلولهای 18650 استفاده میکنید، باید همه سلولها از یک برند، یک ظرفیت و در وضعیت سلامت مشابه باشند.
• برای جریانهای بالا، خنکسازی و سیمکشی استاندارد ضروری است.
• در پروژههایی که مصرف مداوم یا جریان بالا دارند، توجه به تهویه و دفع حرارت اهمیت زیادی دارد..
• استفاده از شارژر نامناسب یا منبع تغذیه ضعیف میتواند به کیفیت شارژ و عمر پک آسیب بزند
