اسپید کنترلر مدل ESC30A ویژه موتورهای براشلس | کنترل سرعت 30 آمپر
اسپید کنترلر مدل ESC30A ویژه موتورهای براشلس یک کنترلکننده سرعت الکترونیکی کاربردی و قابل اعتماد برای مدیریت عملکرد موتورهای براشلس است. این محصول با توانایی تحمل جریان 30 آمپر، گزینهای مناسب برای انواع پروژههای، سیستمهای پروازی، کوادکوپترها، قایقهای کنترلی و سایر کاربردهایی است که به کنترل دقیق سرعت موتور نیاز دارند. طراحی این اسپید کنترلر بهگونهای است که بتواند عملکردی روان، پایدار و مطمئن را در شرایط کاری مختلف ارائه دهد و در عین حال نصب و استفاده از آن نیز ساده باشد.
ESC30A با پشتیبانی از جریان پیوسته 30 آمپر و جریان لحظهای بالاتر، در زمانهایی که موتور تحت فشار بیشتری قرار میگیرد نیز عملکرد مناسبی دارد. همین ویژگی باعث شده این محصول در میان علاقهمندان به پروژههای RC، مدلهای پروازی و سیستمهای الکترومکانیکی، جایگاه ویژهای داشته باشد.
اسپید کنترلر ESC30A با قابلیت پشتیبانی از ولتاژ کاری مناسب و خروجی BEC، امکان استفاده راحتتر در مدارهای کنترلی را فراهم میکند. این ویژگی به کاربر کمک میکند تا بدون نیاز به تجهیزات جانبی پیچیده، موتور براشلس را راهاندازی و مدیریت کند. همچنین وجود دامنه کنترلی مناسب، پاسخدهی سریع و طراحی جمعوجور، این محصول را به گزینهای کارآمد برای پروژههایی تبدیل کرده است که هم به دقت و هم به صرفهجویی در فضا نیاز دارند.
کاربردهای اسپید کنترلر ESC30A
• ساخت هواپیماهای مدل،
• ساخت کوادکوپترها،
• ساخت هلیکوپترهای کنترل از راه دور
• ساخت قایقهای کنترل از راه دور
• ساخت هاورکرافتها
• کاربردهای آموزشی و آزمایشگاهی
• پروژه های DIY
راهاندازی
برای راهاندازی اسپید کنترلر ESC30A، ابتدا باید موتور براشلس، باتری یا منبع تغذیه مناسب و منبع فرمان مثل گیرنده رادیویی یا تستر سرو را آماده کنید. این مدل برای موتورهای براشلس طراحی شده و از باتریهای لیتیومی و پکهای سازگار پشتیبانی میکند.
آمادهسازی قطعات
• اسپید کنترلر ESC30A.
• موتور براشلس.
• باتری مناسب با ولتاژ سازگار.
• گیرنده رادیویی یا تستر سرو.
• سیم و کانکتورهای لازم.
اتصال موتور به ESC
سه سیم ضخیم خروجی آبی رنگ اسپید کنترلر را به سه سیم موتور براشلس وصل کنید. اگر پس از تست، جهت چرخش موتور درست نبود، جای دو سیم از سه سیم موتور را با هم عوض کنید تا جهت حرکت اصلاح شود.
اتصال باتری و یا منبع تغذیه مناسب
باتری یا منبع تغذیه را به ورودی اسپید کنترلر دو سیم ضخیم قرمز(مثبت) و مشکی(منفی) وصل کنید و دقت کنید ولتاژ باتری در محدوده کاری ESC30A باشد. این مدل برای باتریهای لیتیومی و پکهای مشابه طراحی شده است.
در اتصال قطبیت ها حتما دقت کنید چرا که اشتباه باعث آسیب به ماژول می شود. در این مدل از ماژول سیم تغذیه آزاد و بدون سوکت T می باشد.
BEC مخفف Battery Eliminator Circuit است؛ یعنی مدار حذف باتری جداگانه. در اسپید کنترلر، خروجی BEC معمولاً یک ولتاژ 5 ولت و نهایتا 2 آمپر برای تغذیه رسیور یا مدار کنترل فراهم میکند، تا نیازی به باتری مجزا برای آن بخش نباشد.
اتصال فرمان

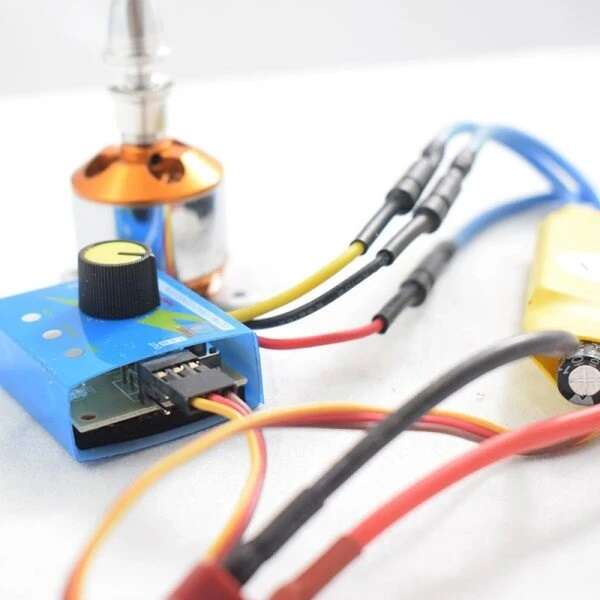

سیم نازک سه تایی سیگنال ESC را به خروجی گاز گیرنده(در ساخت ریز پرنده ها) یا تستر سروو موتور و یا هر ماژول تولید و کنترل PWM وصل کنید. در بسیاری از پروژهها، ESC با سیگنال PWM فرمان میگیرد و سرعت موتور را بر اساس این سیگنال تنظیم میکند.
• سیم قرمز : تغذیه مثبت گیرنده و یا تستر سروو
• سیم مشکی : تغذیه منفی گیرنده و یا تستر سروو
• سیم زرد یا سفید : سیگنال کنترلی
