ماژول پخشکننده MP3 بلوتوثی 12 ولت 747D | مشخصات، سیمبندی و راهنمای استفاده
ماژول پخش کننده MP3 Player مدل 747D (که اغلب با نام 747 شناخته میشود) یک برد فلشخور و بلوتوثی 12 ولت است که برای ساخت سیستمهای صوتی و تجهیز اسپیکرها، آمپلیفایرها و ضبط خودرو به قابلیت بلوتوث و USB طراحی شده.
محتویات بسته
• 1 عدد برد پخش MP3 مدل 747D.
• 1 عدد ریموت کنترل، بدون باتری.
• 2 دسته سیم اتصال برای برق و خروجی صدا.
نکات مهم
این برد معمولاً آمپلیفایر داخلی برای راهاندازی مستقیم بلندگو ندارد و باید به ورودی یک آمپلیفایر خارجی وصل شود. رعایت قطبیت برق و استفاده از ولتاژ مجاز هم ضروری است تا به برد آسیب نرسد.
توجه: قبل از اتصال تغذیه، حتماً سیمبندی ماژول را بررسی کنید، پلاریته مثبت و منفی در برخی مدلها ممکن است متفاوت باشد. اتصال اشتباه میتواند به ماژول آسیب برساند. لطفاً از روی مشخصات چاپشده روی PCB ورودی صحیح را مشخص کنید.
سیمبندی
• VCC+ به مثبت منبع تغذیه وصل میشود.
• GND- به منفی منبع تغذیه وصل میشود.
• R_OUT به ورودی کانال راست آمپلیفایر وصل میشود.
• L_OUT به ورودی کانال چپ آمپلیفایر وصل میشود.
• AGND به زمین آمپلیفایر وصل میشود.
• برای FM، اتصال آنتن خارجی به پایه آنتن توصیه میشود.
نحوه کار

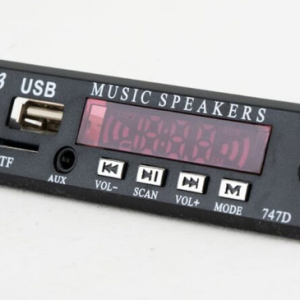

روی پنل معمولاً دکمههای VOL-، SCAN، VOL+ و MODE وجود دارد. دکمه MODE بین حالتهای USB، TF، FM، AUX و Bluetooth جابهجا میشود و دکمه SCAN در حالت رادیو برای جستوجوی خودکار ایستگاهها کاربرد دارد.
بلوتوث
برای اتصال، کافی است برد را در حالت Bluetooth قرار بدهی و از گوشی با نامی شبیه BT-SPEAKER یا نام مشابه جستوجو کنی. بعد از Pair شدن، پخش صدا بهصورت بیسیم انجام میشود.
عیبیابی
• اگر دستگاه روشن نمیشود، ابتدا ولتاژ و قطبیت ورودی برق را بررسی کن.
• اگر صدا کم است یا وجود ندارد، احتمال زیاد آمپلیفایر خارجی درست وصل نشده است.
• اگر FM ضعیف است، آنتن خارجی را وصل کن یا جای آن را تغییر بده.
• اگر ریموت کار نمیکند، باتری CR2025 را بررسی کن.
• اگر USB یا TF شناسایی نمیشود، فرمت FAT32 و ظرفیت زیر 32GB را چک کن.
