توضیحات

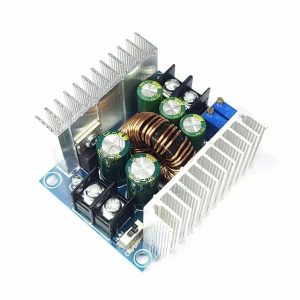

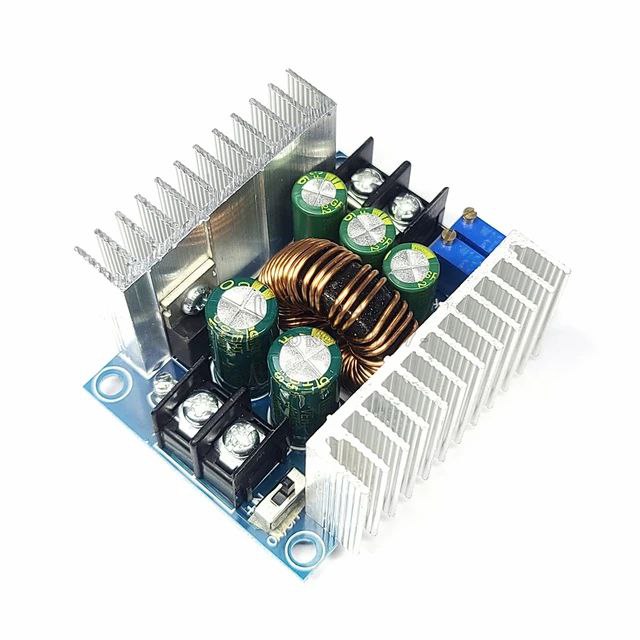

ماژول کاهنده ولتاژ DC TO DC 20A یک مبدل قدرتمند و قابل تنظیم برای کاهش ولتاژ DC و کنترل همزمان جریان خروجی است. این ماژول با فرکانس سوئیچینگ 150KHZ برای ساخت منابع تغذیه حرفهای، شارژرهای سفارشی، پروژههای صنعتی و مدارهای الکترونیکی حساس طراحی شده و به دلیل توان بالا و انعطافپذیری مناسب، یکی از گزینههای محبوب در میان سازندگان و تعمیرکاران است.
ماژول DC TO DC 20A با دریافت ولتاژ DC در بازه گسترده، آن را به ولتاژ پایینتر و قابل تنظیم تبدیل میکند و همزمان امکان محدود کردن جریان را تا 300 وات توان خروجی نیز فراهم میسازد.
این ویژگی باعث میشود در پروژههایی که به تغذیه پایدار، ایمن و کنترلشده نیاز دارند، انتخابی بسیار کاربردی باشد.
از منابع تغذیه آزمایشگاهی گرفته تا سیستمهای الکترونیکی و صنعتی، این ماژول میتواند نقش یک مبدل مطمئن و حرفهای را ایفا کند.
کاربردها
• ساخت منابع تغذیه آزمایشگاهی،
• راه اندازی شارژر باتری،
• تجهیزات قابل تنظیم،
• تغذیه لامپ ها و ریسه های LED
• مدارهای کنترلی و پروژههای الکترونیکی
• به دلیل قابلیت تنظیم جریان، میتوان از آن در پروژههایی استفاده کرد که ایمنی و محافظت از بار اهمیت زیادی دارد.
• طراحیهای DIY و حرفهای، برای مدیریت تغذیه
نحوه عملکرد
ابتدا با استفاده از ترمینال های روی برد ورودی های IN+,IN- (به نوشته های روی برد یا زیر برد حتما دقت کنید) در محدوده ولتاژ مناسب 6-40VDC را متصل کنید.
حتما کلید کشویی روی برد را در حالت ON قرار دهید تا ماژول روشن شود.
با استفاده از پتانسیومتر مربوط به ولتاژ (C.V.) روی برد “ولتاژ خروجی” و با پتانسیومتر مربوط به جریان (C.C.) “جریان خروجی” را در محدوده مناسب تنظیم نمایید. حتما قبل از اتصال به مصرف کننده خروجی را با مولتی متر بررسی کنید.
ترمینال های OUT+,OUT- (به نوشته های روی برد یا زیر برد حتما دقت کنید) برای اتصال به مصرف کننده تعبیه شده است.
نکات مهم در استفاده
• پیش از اتصال بار، ولتاژ و جریان خروجی را تنظیم و با مولتی متر بررسی کنید.
• خروجی حداکثری این ماژول 20 آمپر است اما توصیه می شود در جریان های نزدیک به حداکثر حتما از خنک سازی و تهئیه مناسب استفاده شود.
• اگر دمای ماژول بیش از 65 درجه شد حتما از خنک کاری و فن مناسب استفاده کنید و یا توان مصرفی را کاهش دهید.
• از اعمال ولتاز تغذیه بیش از حد مجاز (6-40VDC) خودداری شود.
• در اتصال قطبیت ها در ورودی و خروجی حتما دقت کنید چرا که اشتباه باعث آسیب به ماژول و یا مصرف کننده می شود.
