ماژول شارژر TYPE-C مدل PDC004 (مدل 15 ولت) | مبدل ولتاژ USB Type-C PD به 15 ولت DC
ماژول شارژر TYPE-C مدل PDC004 (مدل 15 ولت) یک برد USB Type-C PD Trigger جمعوجور و کاربردی است که برای دریافت ولتاژ 15 ولت از شارژرهای سازگار با USB-PD طراحی شده است. این ماژول برای کسانی که میخواهند از شارژر Type-C بهعنوان یک منبع تغذیه DC تمیز و قابلاعتماد استفاده کنند، گزینهای مناسب و حرفهای به شمار میآید.
مزیت اصلی این ماژول، استفاده از پورت USB Type-C و استاندارد USB Power Delivery است که امکان درخواست ولتاژ 15 ولت از شارژر را فراهم میکند. به این ترتیب، بهجای استفاده از آداپتورهای بزرگ و حجیم، میتوانید از یک شارژر USB-C سازگار، برق مورد نیاز پروژه خود را تامین کنید.

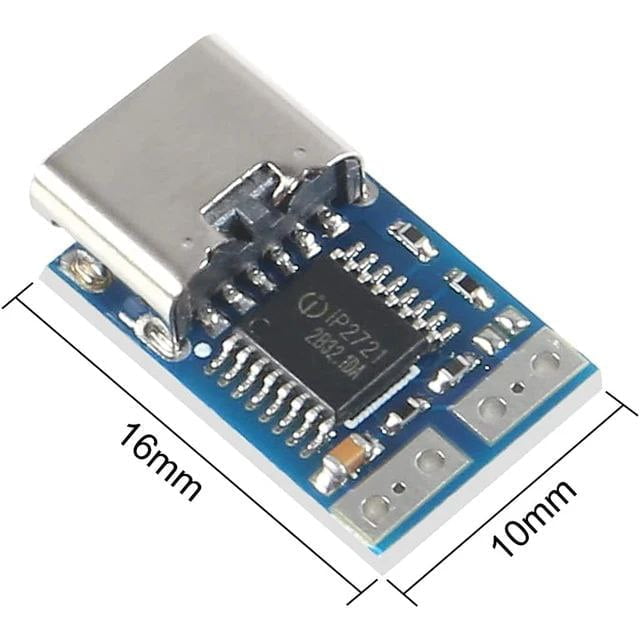

این ویژگی برای کاربرانی که با محدودیت فضا، حملپذیری یا تعداد زیاد آداپتور روبهرو هستند، بسیار ارزشمند است. همچنین به دلیل ابعاد کوچک و طراحی ساده، نصب آن در داخل جعبهها و پروژههای سفارشی راحت است.
کاربردها
• تبدیل شارژر USB-C سازگار با USB-PD به منبع تغذیه 15 ولت DC.
• تغذیه بردهای الکترونیکی و پروژههای DIY که ورودی 15 ولت میخواهند.
• راهاندازی و تست تجهیزات DC سبک تا متوسط در کارگاه و تعمیرات.
• استفاده در دستگاههای قدیمی یا سختافزارهایی که با آداپتور 15 ولت کار میکنند.
• ساخت منبع تغذیه جمعوجور و قابل حمل با شارژر Type-C.
• تامین برق برای ابزارها و ماژولهای الکترونیکی که با 15 ولت DC سازگار هستند.
• جایگزینکردن آداپتورهای حجیم با یک راهحل مدرن مبتنی بر USB-PD.
راهاندازی
1. اتصال به شارژر: یک کابل USB Type-C را به پورت ورودی ماژول (مادگی) و سر دیگر آن را به یک شارژر که استاندارد Power Delivery (PD) را پشتیبانی میکند، متصل کنید .
2. اتصال بار (مدار هدف): دو پد لحیمکاری خروجی که با علامتهای مثبت و منفی مشخص شدهاند را به ورودی مدار یا دستگاه خود لحیم کنید. حتماً به قطبیت (+ و -) دقت کنید تا از آسیب به مدار جلوگیری شود .
3. تأیید عملکرد: با استفاده از یک مولتیومتر، ولتاژ خروجی را در ترمینالهای خروجی اندازهگیری کنید تا از صحت عملکرد و دریافت ولتاژ ۱۵ ولت اطمینان حاصل کنید .
نکات مهم
• شارژر PD الزامی است: این ماژول فقط با شارژرهای USB Power Delivery (PD) کار میکند. با شارژرهای معمولی (۵ ولت) یا فناوری Quick Charge (QC) سازگار نیست .
• پشتیبانی از ۱۵ ولت توسط شارژر: ماژول درخواست ۱۵ ولت میدهد. اما اگر شارژر شما این ولتاژ را پشتیبانی نکند، ماژول بهطور خودکار بالاترین ولتاژ ممکن بعدی (مثلاً ۱۲ ولت) را درخواست میکند . بنابراین، خروجی ممکن است ۱۵ ولت نباشد. حتماً از پشتیبانی شارژر خود از ۱۵ ولت اطمینان حاصل کنید.

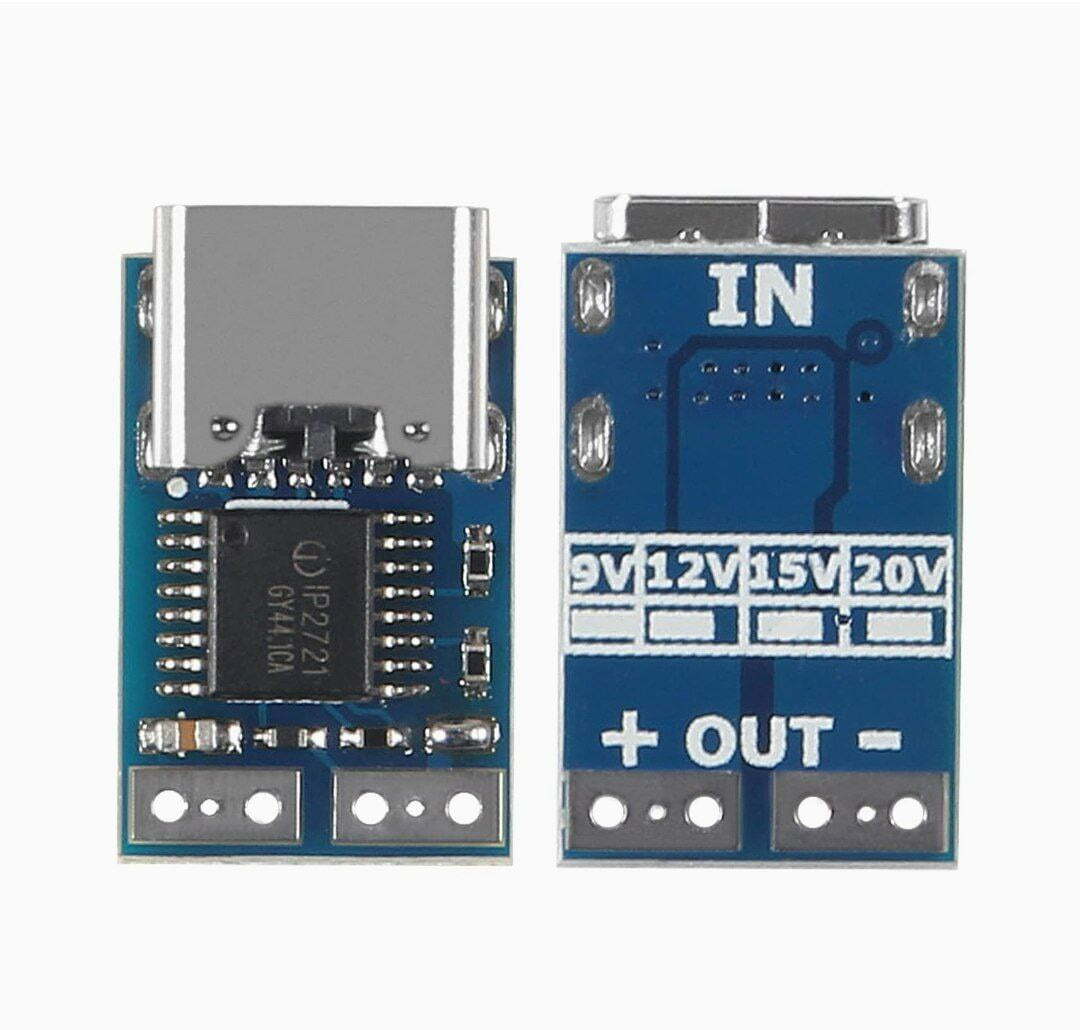

• ولتاژ قابل تغییر یا برنامهریزی مجدد نیست: این مدل یک ولتاژ ثابت ۱۵ ولت دارد و بر پایه یک تراشه سختافزاری غیرقابل برنامهریزی ساخته شده است . امکان تغییر ولتاژ یا آپدیت آن وجود ندارد. البته با تغییر وضعیت جامپر روی برد می توان بین 15 و 20 ولت DC در خروجی تغییر ایجاد کرد. برای درک بهتر به تصاویر محصول مراجعه کنید.
• استفاده از کابل مناسب برای جریانهای بالا: برای دریافت جریان های بالا از کابل با کیفیت و مناسب فست شارژ واقعی استفاده کنید.
• عدم پشتیبانی از PPS: این ماژول از استاندارد جدیدتر PPS (Programmable Power Supply) پشتیبانی نمیکند .
• در نحوه اتصالات و قطبیت ها دقت کافی داشته باشید چرا که باعث آسیب به ماژول و یا مصرف کننده خواهد شد.
