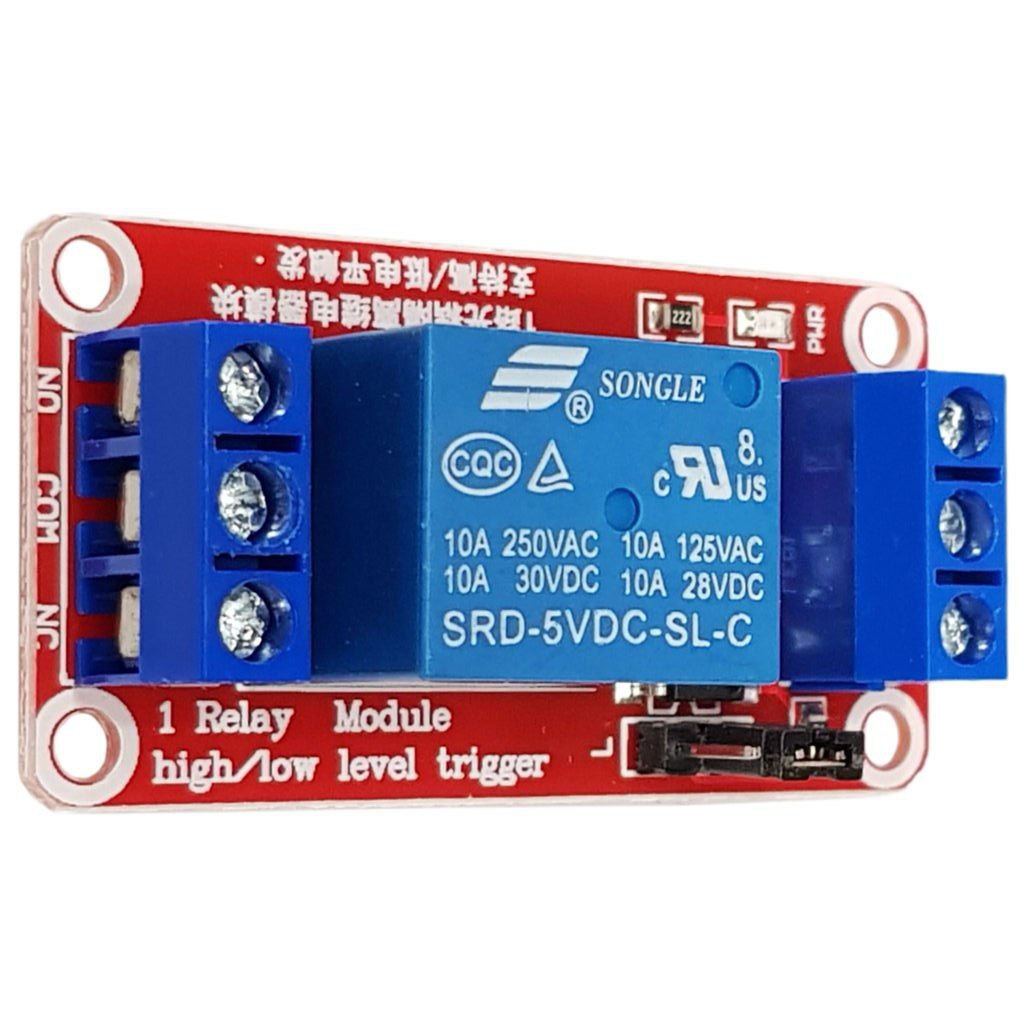

ماژول رله 1 کانال 5 ولت اپتوکوپلر دار (برد قرمز) | ماژول Relay تک کاناله ایزوله
ماژول رله 1 کانال 5 ولت با ورودی اپتوکوپلر (برد قرمز) یکی از پرکاربردترین ماژولهای کنترلی در پروژههای الکترونیک، اتوماسیون، رباتیک و سیستمهای هوشمندسازی است که امکان کنترل انواع بارهای AC و DC را تنها با یک سیگنال دیجیتال از میکروکنترلر فراهم میکند. این ماژول با بهرهگیری از رله الکترومکانیکی 5 ولت و مدار ایزولاسیون اپتوکوپلر (Optocoupler)، علاوه بر افزایش ایمنی مدار فرمان، از میکروکنترلر در برابر نویز، ولتاژهای ناخواسته و آسیبهای ناشی از بارهای القایی محافظت میکند. به همین دلیل، این محصول یکی از بهترین گزینهها برای کنترل تجهیزات برقی توسط بردهایی مانند Arduino، ESP8266، ESP32، STM32، AVR، PIC و Raspberry Pi محسوب میشود.
وجود اپتوکوپلر در این ماژول، ارتباط الکتریکی بین بخش فرمان و بخش قدرت را تا حد زیادی ایزوله کرده و احتمال انتقال نویز یا ولتاژهای لحظهای به مدار کنترل را کاهش میدهد. این ویژگی بهخصوص در پروژههایی که رله برای کنترل تجهیزات صنعتی، موتورهای الکتریکی، پمپها، شیرهای برقی یا تجهیزات متصل به برق شهر استفاده میشود، اهمیت زیادی دارد و باعث افزایش پایداری و طول عمر مدار میشود.
این ماژول با ولتاژ تحریک 5 ولت کار میکند و تنها با یک پایه ورودی دیجیتال قابل کنترل است. وجود ترمینالهای COM، NO و NC امکان پیادهسازی انواع مدارهای قطع و وصل را فراهم میکند؛ بنابراین میتوان از آن برای روشن و خاموش کردن بار در حالت عادی باز (Normally Open) یا عادی بسته (Normally Closed) استفاده کرد. این انعطافپذیری باعث شده است که ماژول رله تک کانال در طیف وسیعی از پروژههای خانگی، آموزشی و صنعتی مورد استفاده قرار گیرد.
یکی از مهمترین مزایای ماژول رله 1 کانال 5 ولت برد قرمز، سازگاری با اکثر میکروکنترلرها و بردهای توسعه است. تنها با اتصال تغذیه 5 ولت، زمین و یک پایه کنترلی، میتوان عملکرد رله را کنترل کرد. همچنین وجود نشانگر LED روی برد، وضعیت تغذیه و فعال بودن رله را نمایش میدهد و فرآیند عیبیابی و راهاندازی را سادهتر میکند. در این مدلها نیز جامپر برای انتخاب نوع تحریک است که با ولتاژ منطقی HIGH ویا LOW رله زنی اتفاق بیفتد.
از دیگر ویژگیهای مهم این محصول میتوان به ابعاد کوچک، نصب آسان، مصرف توان پایین مدار فرمان، کیفیت ساخت مناسب، وجود سوراخهای نصب روی PCB و قابلیت استفاده در پروژههای دائمی اشاره کرد. این ویژگیها باعث شدهاند تا این ماژول به یکی از پرفروشترین و پرکاربردترین ماژولهای رله در بازار الکترونیک تبدیل شود و هم برای کاربران مبتدی و هم برای مهندسان و طراحان سیستمهای کنترلی انتخابی مناسب باشد.
کاربردها
• کنترل لامپها و سیستمهای روشنایی
• کنترل فن، هواکش و موتورهای کوچک
• راهاندازی پمپ آب و سیستمهای آبیاری هوشمند
• کنترل شیرهای برقی (Solenoid Valve)
• کنترل قفلهای برقی و سیستمهای کنترل تردد
• سیستمهای خانه هوشمند (Smart Home)
• پروژههای آردوینو، ESP8266، ESP32 و STM32
• پروژههای اینترنت اشیا (IoT)
• اتوماسیون صنعتی و تابلوهای کنترل
• کنترل تجهیزات برقی AC و DC
• سیستمهای هشدار و امنیتی
• تجهیزات آزمایشگاهی و آموزشی
• پروژههای رباتیک و مکاترونیک
• کنترل بارهای الکتریکی توسط PLC
راهاندازی (Setup)
1. اتصال تغذیه
• VCC (DC+)→ تغذیه 5 ولت
• GND (DC-) → زمین (GND)
2. اتصال پایه فرمان
• IN → یکی از پایههای دیجیتال میکروکنترلر
میکروکنترلر و یا برد فرمان باید بتواند برای این پایه حداقل 4mA جریان تامین کند.
حتما برای درک بهتر از نحوه اتصالات به بخش تصاویر محصول مراجعه کنید.
توجه: در بسیاری از مدلهای برد قرمز، رله با سطح LOW (Active Low) فعال میشود؛ یعنی با اعمال سطح منطقی صفر، رله وصل میشود. البته با استفاده از جامپر روی برد می توانید نوع تحریک را به HIGH (Active High). تغییر دهید.
High Level Trigger Voltage = 2.5 – 5 VDC
Low Level Trigger Voltage = 0 – 1.5 VDC
3. اتصال بار
ترمینالهای خروجی رله شامل سه پایه هستند:
• COM : پایه مشترک
• NO (Normally Open) : در حالت عادی قطع است و هنگام فعال شدن رله وصل میشود.
• NC (Normally Closed) : در حالت عادی وصل است و هنگام فعال شدن رله قطع میشود.
انتخاب NO یا NC به نوع عملکرد موردنیاز مدار بستگی دارد. این رله امکان تحمل AC 250V/10A, DC 30V/10A را دارد.
4. تست عملکرد
پس از اعمال فرمان از میکروکنترلر یا برد فرمان:
• LED وضعیت روشن میشود.
• صدای “کلیک” رله شنیده میشود.
• اتصال بین COM و NO یا COM و NC مطابق وضعیت رله تغییر میکند.
نکات مهم در استفاده
• قبل از اتصال تغذیه، از درست بودن ولتاژ تغذیه 5 ولت DC اطمینان حاصل کنید.
• هنگام اتصال بار، سیمهای برق شهر 220 ولت AC را با دقت و مطابق اصول ایمنی به ترمینالهای COM، NO و NC متصل کنید.
• جریان و ولتاژ بار نباید از حداکثر ظرفیت کنتاکت رله نصبشده روی برد بیشتر باشد؛ این مقدار را از روی مشخصات درجشده روی رله بررسی کنید. (AC 250V/10A, DC 30V/10A)
• برای بارهای القایی مانند موتور، پمپ، شیر برقی و کنتاکتور از مدارهای حفاظتی مناسب مانند دیود هرزگرد برای بارهای DC یا اسنابر RC/وریستور برای بارهای ACاستفاده کنید تا عمر کنتاکتهای رله افزایش یابد.
• از لمس قسمتهای حامل برق شهر در زمان روشن بودن مدار خودداری کنید و در صورت امکان از جعبه یا محفظه عایق استفاده نمایید.
• در کاربردهای با جریان بالا، از سیم با سطح مقطع مناسب استفاده کرده و پیچهای ترمینال را کاملاً محکم کنید تا از ایجاد حرارت جلوگیری شود.
• در صورت استفاده از چند رله بهصورت همزمان، از منبع تغذیه 5 ولت با جریان کافی استفاده کنید تا افت ولتاژ باعث عملکرد نادرست رلهها نشود.
• در بسیاری از مدلهای برد قرمز، ورودی فرمان Active LOW است؛ یعنی با اعمال سطح منطقی صفر، رله فعال میشود. قبل از برنامهنویسی، این ویژگی را برای مدل خود بررسی کنیدو در صورت لزوم با جامپر روی برد نوع آن را به Active HIGH تغییر دهید.
• از نصب ماژول در محیطهای مرطوب، دارای گردوغبار یا با دمای بالا خودداری کنید تا از کاهش عمر قطعات جلوگیری شود.
• برای جلوگیری از آسیب به برد، از اتصال کوتاه بین پایههای تغذیه و خروجی رله خودداری کنید.
• در کاربردهای صنعتی یا حساس، پس از نصب، عملکرد رله را چندین بار بدون اتصال بار اصلی آزمایش کنید تا از صحت سیمکشی و عملکرد مدار اطمینان حاصل شود.
