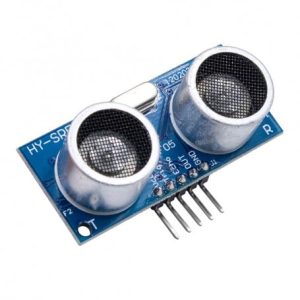

ماژول اولتراسونیک سنجش مسافت SRF05 یک سنسور دقیق، کاربردی و بسیار محبوب برای اندازهگیری فاصله و تشخیص مانع در پروژههای الکترونیکی، رباتیک و آردوینو است. این ماژول با استفاده از امواج فراصوت، فاصله تا جسم مقابل را محاسبه میکند و به دلیل نصب آسان، دقت مناسب و قیمت اقتصادی، یکی از گزینههای پرکاربرد در میان سنسورهای فاصلهسنج محسوب میشود.
ماژول SRF05 برای پروژههایی طراحی شده که نیاز به اندازهگیری غیرتماسی فاصله دارند. این سنسور با ارسال پالس صوتی با فرکانس بالا و دریافت بازتاب آن، فاصله را بر اساس زمان رفتوبرگشت موج محاسبه میکند. همین روش باعث شده SRF05 در تشخیص مانع، کنترل حرکت ربات، اندازهگیری سطح مایعات و پروژههای هوشمند عملکردی قابلاعتماد داشته باشد.
این سنسور فاصلهسنج اولتراسونیک با اکثر میکروکنترلرها و بردهای توسعه مانند Arduino، AVR، STM32 و سایر بردهای دیجیتال سازگار است. به همین دلیل هم برای کاربران مبتدی و هم برای طراحان حرفهای مدار، انتخابی بسیار مناسب به شمار میرود. اگر به دنبال یک ماژول دقیق برای سنجش مسافت، تشخیص مانع و کنترل فاصله هستید، SRF05 یکی از بهترین انتخابها در رده خود است.
کاربردها
ماژول SRF05 در پروژههای مختلفی کاربرد دارد. از این سنسور میتوان برای
• رباتهای مسیریاب و تشخیص مانع،
• سیستمهای هشدار نزدیکشدن،
• اندازهگیری سطح مخزن آب،
• کنترل مسافت برای پارک،
• دستگاههای هوشمند و پروژههای آموزشی استفاده کرد.
این ماژول برای هر جایی که نیاز به فاصلهسنجی دقیق و سریع باشد، گزینهای بسیار مناسب است.
راهاندازی
• راهاندازی SRF05 بسیار ساده است. کافی است پایه تغذیه را به 5 ولت، پایه زمین را به GND و پایههای Trig و Echo را به ورودی و خروجی دیجیتال میکروکنترلر متصل کنید.
• سپس با ارسال یک پالس کوتاه حداقل 10us به Trig، سنسور موج فراصوت را ارسال میکند و پس از دریافت بازتاب، زمان را از طریق Echo به شکل HIGH LEVEL منطقی در مدت زمان مشخص برمیگرداند. با محاسبه این زمان، فاصله جسم تا سنسور بهدست میآید. طبق فرمول زیر :
Test distance = (high-level time * speed of sound (340M / S)) / 2;
• پین OUT، در زمانی که این ماژول بهعنوان ماژول ضدسرقت استفاده میشود، پین خروجی سوئیچینگ است.
اما در حالت فاصلهسنجی، نیازی به استفاده از این پین نیست.
برای گرفتن نتیجه بهتر، سنسور را روبهروی سطح هدف نصب کنید و از قرار دادن آن در زاویههای بسیار تند یا محیطهای بسیار پرنویز خودداری کنید. همچنین استفاده از منبع تغذیه پایدار باعث افزایش دقت و کاهش خطا در اندازهگیری میشود.
