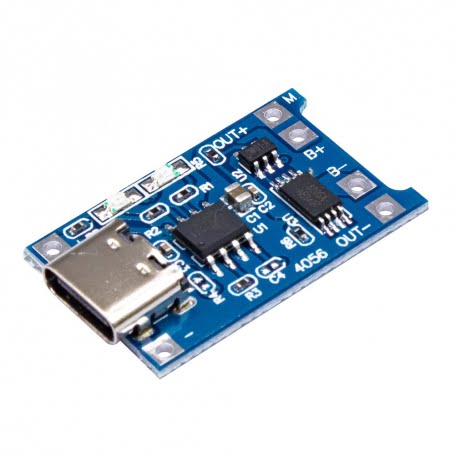

شارژر باتری TP4056 سه چیپ با Type-C یک ماژول آماده و ایمن برای شارژ باتریهای لیتیومیون و لیتیومپلیمر تکسل (3.7 ولت) است که علاوه بر آیسی شارژ اصلی TP4056، دارای دو چیپ محافظ (معمولاً DW01) است و از طریق پورت USB Type-C با ولتاژ 5 ولت تغذیه میشود. این ماژول برای ساخت پاوربانک، شارژر باتری 18650، و پروژههای تغذیه باتریخور بسیار محبوب است.
توضیحات کلی
ماژول شارژر باتری TP4056 سه چیپ با Type-C یک برد شارژر خطی برای باتریهای لیتیومیون و لیتیومپلیمر تکسل است که امکان شارژ ایمن و باکیفیت را فراهم میکند. این ماژول از آیسی TP4056 (یا TC4056) بهعنوان کنترلکننده شارژ استفاده میکند و بهدلیل داشتن سه چیپ (یکی TP4056 و دو چیپ محافظ مانند DW01)، همزمان از شارژ اضافه، دشارژ بیشازحد و اتصال کوتاه نیز حفاظت میکند.
ورودی ماژول از طریق پورت USB Type-C است که امکان استفاده از شارژر گوشی، پاوربانک و آداپتور 5 ولت را فراهم میکند. این ماژول با استفاده از روش شارژ CC/CV (جریان ثابت / ولتاژ ثابت) کار میکند و باتری را ابتدا با جریان ثابت تا نزدیک 4.2 ولت شارژ میکند و سپس با کاهش تدریجی جریان، شارژ را کامل میکند.
ماژول دارای دو LED نشانگر است: یکی قرمز برای نشاندادن شارژ در حال انجام و دیگری سبز یا آبی برای نشاندادن شارژ کامل. علاوه بر این، جریان شارژ میتواند با تغییر مقاومت روی برد تنظیم شود و معمولاً بهصورت پیشفرض روی 1 آمپر تنظیم شده است.
کاربردها
شارژ باتریهای لیتیومیون 18650 و 21700.
ساخت پاوربانک و شارژر قابل حمل.
تغذیه باتریخور در پروژههای الکترونیکی و رباتیک.
شارژ باتری در ساعتهای هوشمند، پاوربانکهای کوچک و چراغهای LED شارژی.
استفاده در پروژههای خورشیدی کوچک با ورودی 5 ولتی پنل خورشیدی.
ساخت شارژر باتری چند سلولی (با ترکیب چند ماژول).
استفاده در گجتهای پوشیدنی و بردارهای کوچک.
نکات مهم در استفاده
ولتاژ ورودی: همیشه از منبع 5 ولت با جریان کافی (حداقل 1 آمپر) استفاده کنید. ولتاژ بالاتر از 5.5 ولت ممکن است ماژول را بسوزاند.
پلاریته باتری: هنگام اتصال باتری به پایههای B+ و B- دقت کنید؛ اتصال معکوس میتواند ماژول را خراب کند.
جریان شارژ: جریان پیشفرض 1 آمپر است؛ برای کاهش جریان مقاومت روی برد را تغییر دهید یا مقاومت جدیدی اضافه کنید.
شارژ همزمان با دشارژ: این ماژول برای استفاده همزمان شارژ و دشارژ طراحی نشده؛ برای این کار باید از مدارهای جداگانه یا ماژولهای ترکیبی استفاده کنید.
افزایش ولتاژ ورودی: اگر ولتاژ ورودی بالاتر از 5.2 ولت باشد، جریان شارژ باید کمتر از 1000 میلیآمپر باشد تا مدار محافظت شود.
دمای کاری: در دماهای زیر 10 درجه یا بالای 85 درجه از ماژول استفاده نکنید.
ایمنی باتری: باتریهای لیتیومی باید تحت حفاظت کامل باشند؛ از این ماژول برای باتریهای بدون محافظ یا خراب استفاده نکنید.
راهاندازی (Setup)
اتصال ورودی: کابل USB Type-C را به منبع 5 ولت (شارژر گوشی یا آداپتور) وصل کنید.
اتصال باتری: قطب مثبت باتری را به B+ و منفی را به B- ماژول وصل کنید.
بررسی LED: اگر باتری در حال شارژ باشد، LED قرمز روشن میشود؛ پس از شارژ کامل LED سبز/آبی روشن میشود.
بررسی ولتاژ: با مولتیمتر ولتاژ باتری را چک کنید؛ پس از شارژ کامل باید حدود 4.2 ولت باشد.
تنظیم جریان: اگر نیاز به جریان کمتر دارید، مقاومت روی برد را تغییر دهید یا با یک مقاومت جدید جایگزین کنید.
