توضیحات
ماژول RFID RC522 با قابلیت خواندن و نوشتن | Mifare 13.56MHz
ماژول RFID با قابلیت خواندن و نوشتن مدل RC522 Mifare 13.56MHz یکی از پرکاربردترین و محبوبترین ماژولها برای شناسایی بدون تماس، کنترل دسترسی و مدیریت تگها و کارتهای RFID است. این ماژول با تکیه بر تراشه MFRC522 طراحی شده و به دلیل ابعاد کوچک، مصرف پایین و راهاندازی ساده، در پروژههای آموزشی، نیمهحرفهای و حرفهای بسیار مورد استفاده قرار میگیرد.
اگر به دنبال یک ماژول RFID خواننده و نویسنده با عملکرد مطمئن و قیمت مناسب هستید، RC522 یکی از بهترین انتخابها برای شماست. این ماژول با فرکانس کاری 13.56MHz و پشتیبانی از کارتها و تگهای Mifare، برای انواع پروژههای الکترونیکی و هوشمند طراحی شده است. به دلیل سازگاری خوب با میکروکنترلرها و ارتباط ساده از طریق SPI, I2C, UART، این محصول در میان سازندگان پروژههای آردوینو، STM32 و دیگر بردهای توسعه بسیار محبوب است.
ماژول RFID RC522 به شما امکان میدهد تا تگها و کارتهای سازگار را بهراحتی شناسایی کرده، اطلاعات آنها را بخوانید و در صورت نیاز دادههای جدید را روی حافظه آنها ثبت کنید. این قابلیت در پروژههایی مانند دربهای هوشمند، سیستمهای کارتخوان، دستگاههای ثبت ورود و خروج، مدیریت دسترسی پرسنل و حتی پروژههای آموزشی بسیار کاربردی است. طراحی جمعوجور، نصب آسان و مصرف انرژی پایین، این ماژول را به یک انتخاب ایدهآل برای پروژههایی با فضای محدود تبدیل کرده است.
کاربردها
• طراحی سیستمهای هوشمند امنیتی
• کنترل ورود و خروج،
• قفل دیجیتال،
• سیستمهای شناسایی،
• ثبت حضور و غیاب،
• مدیریت دسترسی،
• پروژههای دانشجویی و آزمایشگاهی با انواع میکروکنترلرها
• همچنین در پروژههایی که نیاز به احراز هویت سریع و بدون تماس دارند،
راهاندازی گامبهگام
برای راهاندازی ماژول RFID RC522، ابتدا ماژول را با ولتاژ 3.3 ولت تغذیه کنید و آن را از طریق SPI به بردی مثل Arduino وصل کنید. سپس کتابخانه MFRC522 را در محیط برنامهنویسی نصب کرده و یک نمونهکد ساده برای خواندن UID کارت اجرا کنید. (برای اطلاعات بیشتر و نمونه برنامه ها به بخش دیتاشیت مراجعه کنید.)
قطعات مورد نیاز

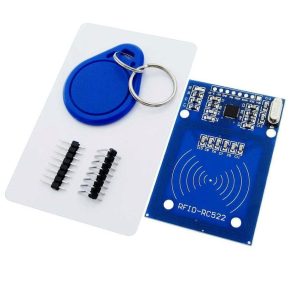

• ماژول RFID RC522.به همراه متعلقات .(کارت و تگ جاسوئیچی 13.56MHz – پین هدر)
• برد توسعه میکروکنترلر مانند Arduino یا STM32 یا ESP32 و مشابه آن.
• سیم جامپر و در صورت نیاز بردبورد.
اتصال پایهها
اتصال رایج RC522 با آردوینو از طریق SPI انجام میشود و معمولاً پایههای SDA، SCK، MOSI، MISO، RST، GND و 3.3V استفاده میشوند. دقت کنید در این اتصال باید حتماً از 3.3V استفاده کنید و پایه 5V را به ماژول ندهید.
پایه ها
نصب کتابخانه
در Arduino IDE وارد بخش Library Manager شوید و کتابخانه MFRC522 را نصب کنید. این کتابخانه برای ارتباط با ماژول RC522 و خواندن کارتها استفاده میشود.
اجرای کد تست
پس از نصب کتابخانه، یک کد نمونه اجرا کنید تا UID کارت روی سریال مانیتور نمایش داده شود. اگر سیمکشی درست باشد، با نزدیک کردن کارت یا تگ، شناسه آن خوانده میشود. البته عملکرد ماژول بسته به مدل برنامه نویسی می تواند متفاوت باشد.
تست و استفاده
بعد از خواندن موفق کارت، میتوانید پروژه را توسعه دهید؛ مثلاً برای باز کردن قفل، ثبت ورود و خروج، یا شناسایی کاربر از UID کارت استفاده کنید. در صورت نیاز، میتوان بر اساس UID، رله یا LED را فعال کرد.
نحوه اتصال به آردوینو
نحوه اتصال به ESP32
نکات مهم
• ولتاژ تغذیه باید 3.3 ولت باشد.و اعمال ولتاژ 5 ولت به ماژول آسیب می زند.
• در میکروکنترلرهایی که فقط خروجی 5 ولت دارد حتما با تقسیم مقاومت و یا کاهنده مناسب ولتاژ را کاهش دهید.
• برای شروع، اول فقط خواندن UID را تست کنید و بعد سراغ نوشتن یا پروژه نهایی بروید.
