ماژول LED چراغ راهنمایی و رانندگی سه رنگ مناسب آردوینو و پروژههای آموزشی

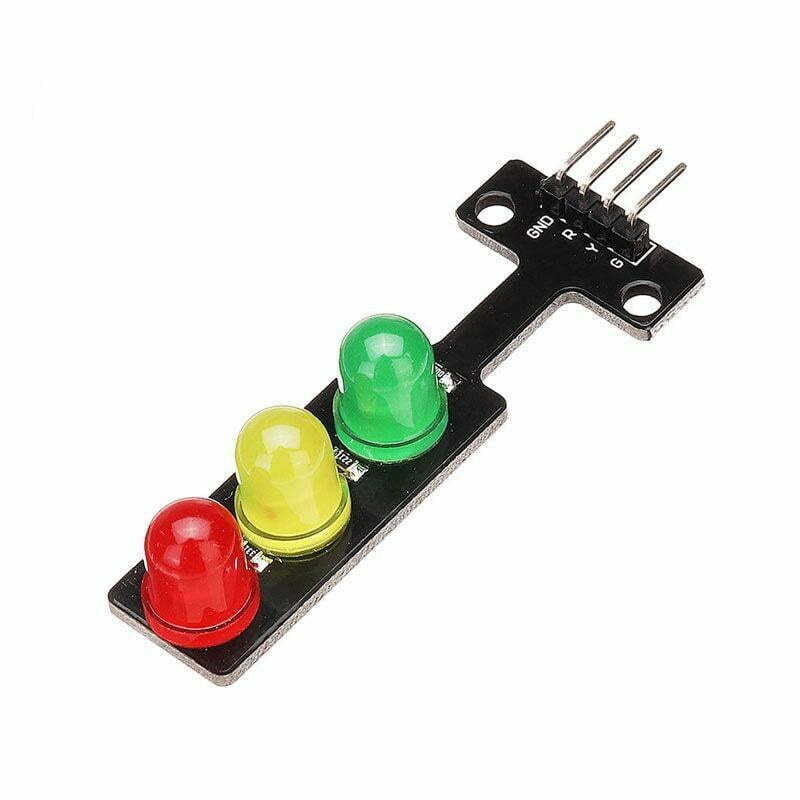

ماژول LED چراغ راهنمایی و رانندگی (Traffic Light LED Module) یکی از پرکاربردترین ماژولهای آموزشی و آزمایشگاهی در حوزه الکترونیک، رباتیک و برنامهنویسی میکروکنترلرها است که با شبیهسازی عملکرد چراغهای راهنمایی واقعی، امکان پیادهسازی انواع پروژههای کنترلی و آموزشی را به سادهترین شکل ممکن فراهم میکند. این ماژول از سه LED مجزا با رنگهای قرمز، زرد و سبز تشکیل شده که بهصورت عمودی روی یک برد PCB نصب شدهاند و هر LED بهصورت مستقل از طریق پایههای ورودی قابل کنترل است. طراحی ساده، ابعاد کوچک و مصرف انرژی پایین باعث شده است این ماژول یکی از محبوبترین تجهیزات آموزشی برای یادگیری مباحث برنامهنویسی، کنترل خروجیهای دیجیتال و طراحی سیستمهای هوشمند باشد.
ماژول چراغ راهنمایی LED به گونهای طراحی شده است که بدون نیاز به طراحی مدارهای پیچیده، تنها با چند سیم و اتصال به بردهای توسعه مانند Arduino Uno، Arduino Mega، Nano، ESP8266، ESP32، STM32، Raspberry Pi، AVR، PIC و سایر میکروکنترلرها قابل استفاده باشد. وجود مقاومتهای محدودکننده جریان روی برد، فرآیند راهاندازی را بسیار ساده کرده و از LEDها در برابر جریان بیش از حد محافظت میکند. به همین دلیل این ماژول انتخابی مناسب برای دانشجویان، هنرجویان، مدارس، دانشگاهها و علاقهمندان به یادگیری الکترونیک و برنامهنویسی محسوب میشود.
یکی از مهمترین مزایای ماژول LED چراغ راهنمایی و رانندگی، سازگاری گسترده آن با ولتاژهای کاری رایج در بردهای توسعه است. این ماژول با منطق 3.3 ولت و 5 ولت سازگار بوده و بهراحتی در کنار بردهای ESP8266، ESP32 و خانواده آردوینو قابل استفاده است. همچنین مصرف جریان بسیار پایین LEDها باعث میشود بتوان آنها را مستقیماً از پایههای GPIO میکروکنترلر راهاندازی کرد، بدون آنکه نیاز به مدار درایور یا منبع تغذیه جداگانه باشد.
اگر به دنبال یک ماژول ساده، کاربردی و کمهزینه برای آموزش برنامهنویسی میکروکنترلرها، یادگیری کنترل خروجیهای دیجیتال یا طراحی پروژههای شبیهسازی چراغ راهنمایی هستید، ماژول LED چراغ راهنمایی و رانندگی سه رنگ انتخابی ایدهآل خواهد بود.
کاربردها
• شبیهسازی چراغهای راهنمایی و رانندگی
• آموزش برنامهنویسی آردوینو و میکروکنترلرها
• یادگیری کنترل خروجیهای دیجیتال (GPIO)
• پروژههای آموزشی الکترونیک و رباتیک
• ساخت سیستمهای کنترل ترافیک و چهارراه هوشمند
• نمایش وضعیت عملکرد دستگاهها (Status Indicator)
• نمایش وضعیت روشن، آمادهبهکار و خطا در تجهیزات الکترونیکی
• استفاده بهعنوان چراغ هشدار یا اعلام وضعیت در پروژههای صنعتی
• پروژههای اینترنت اشیا (IoT) برای نمایش وضعیت اتصال یا عملکرد سیستم
• آموزش مفاهیم تایمر، تأخیر زمانی (Delay)، وقفهها و ماشین حالت (State Machine)
• پروژههای دانشآموزی، دانشگاهی و آزمایشگاهی
• نمونهسازی سریع (Prototype) سیستمهای کنترلی
راهاندازی (Setup)
اتصال پایهها
• پایه GND را به زمین (GND) برد توسعه متصل کنید. دقت داشته باشید که LED ها کاتد مشترک هستند و با تحریک سطح High فعال می شوند.
• پایه R را به یکی از پایههای دیجیتال میکروکنترلر متصل کنید.
• پایه Y را به یک پایه دیجیتال دیگر متصل کنید.
• پایه G را نیز به یک پایه دیجیتال دیگر متصل نمایید.
نمونه اتصال به Arduino Uno:
پایه ماژول پایه آردوینو
GND GND
R D8
Y D9
G D10
پس از اتصال، با تغییر وضعیت پایههای دیجیتال در برنامه، میتوان هر LED را بهصورت مستقل روشن یا خاموش کرد.
