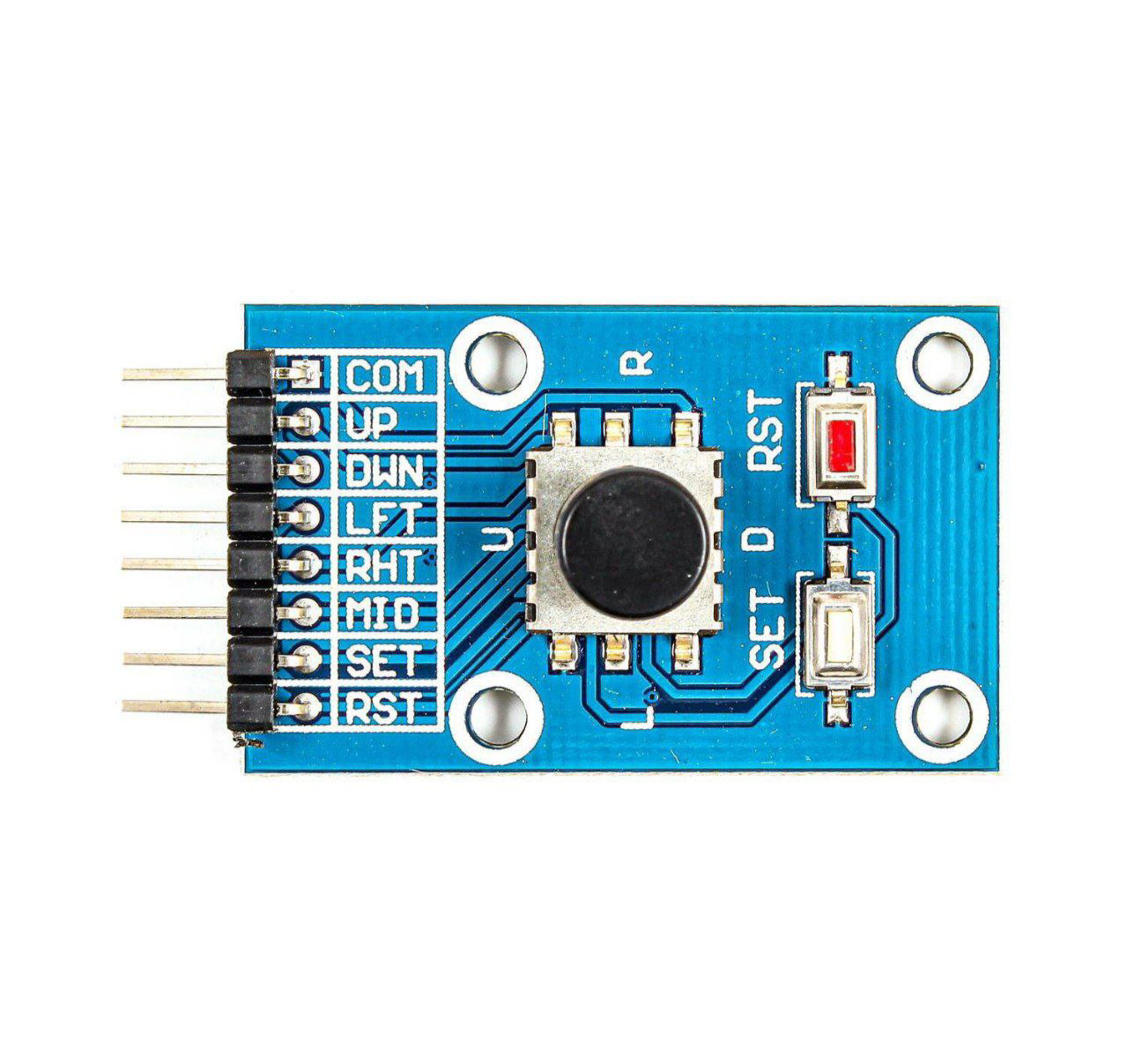

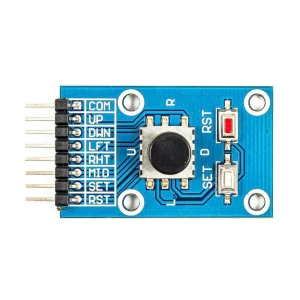

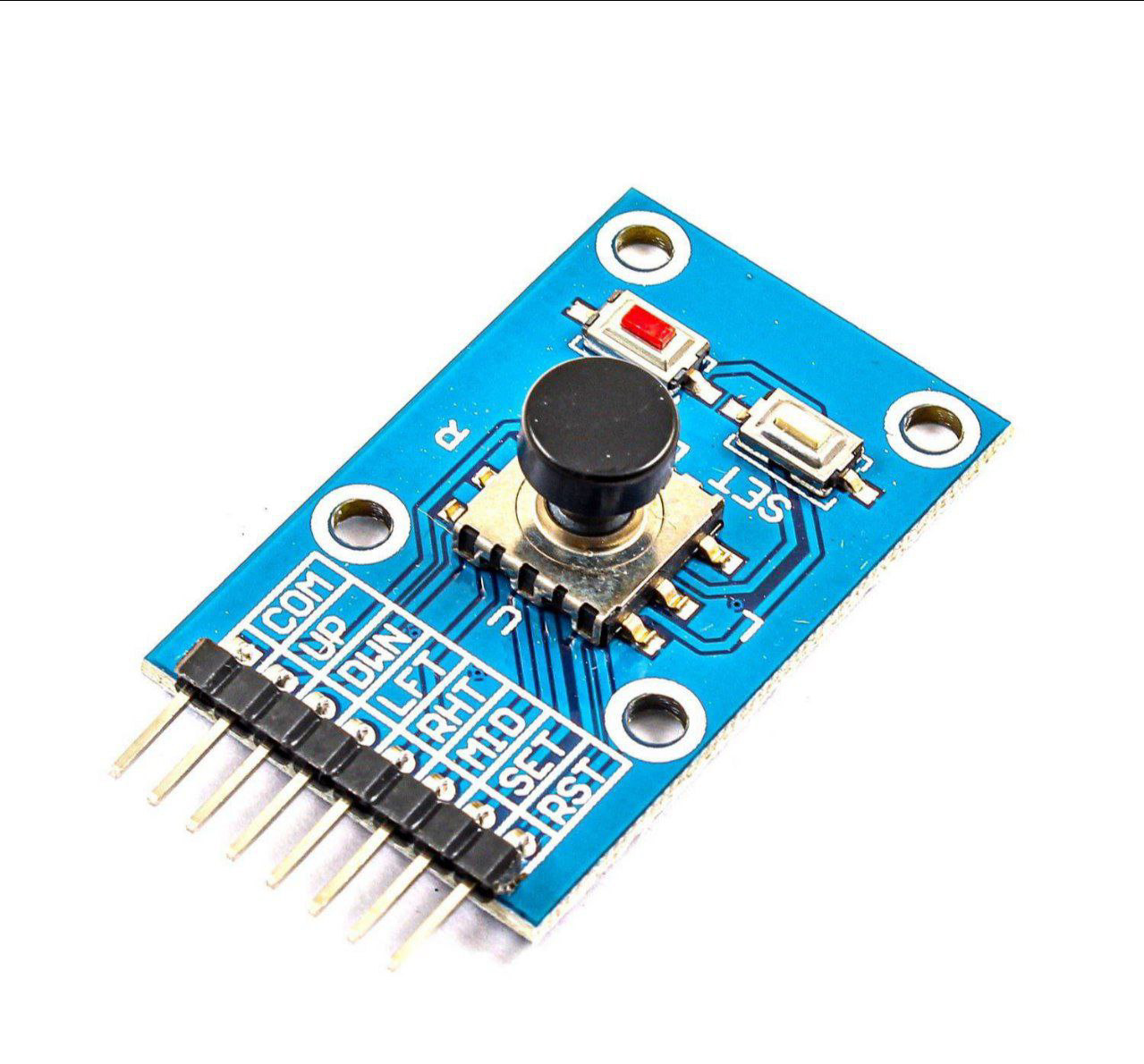

ماژول کلید 5 جهته (برد جوی استیک)

توضیحات

ماژول جوی استیک با ابعاد کوچک به راحتی بر روی انواع پروژه ها قابل پیاده سازی می باشد

ماژول جوی استیک 5 جهته در واقع ترکیبی از 5 کلید فشاری است که قابلیت اتصال به انواع میکروکنترلرها را دارند

این ماژول دارای 5 کلید است: بالا، پایین ، چپ، راست و وسط و همچنین دو کلید اضافی ست و ریست

این ماژول بر اساس یک پین مشترک کار می کند، یعنی با فشردن هر کلید، پین مربوط به پین مشترک متصل میگردد

Description
Easily navigate control panels etc. with this small form factor joystick module. This a five direction navigation button module, already placed on a breakout board for your convenience.

Features
Number of IO pins: 7
Operating voltage: 2.0V-9.0V
Operating temperature: -40° Celsius to +85°
Pin Description
COM：Common ，VCC or GND connected to the MCU development board
Up direction button：Connect to IO pin of the MCU
DWN：Down direction button，Connect to IO pin of the MCU
LFT: Left direction button, Connect to IO pin of the MCU
RHT: Right direction button,Connect to IO pin of the MCU
MID: Middle direction button, Connect to IO pin of the MCU
SET: Set button, Connect to IO pin of the MCU
RST: Reset button, Connect to IO pin of the MCU
