توضیحات

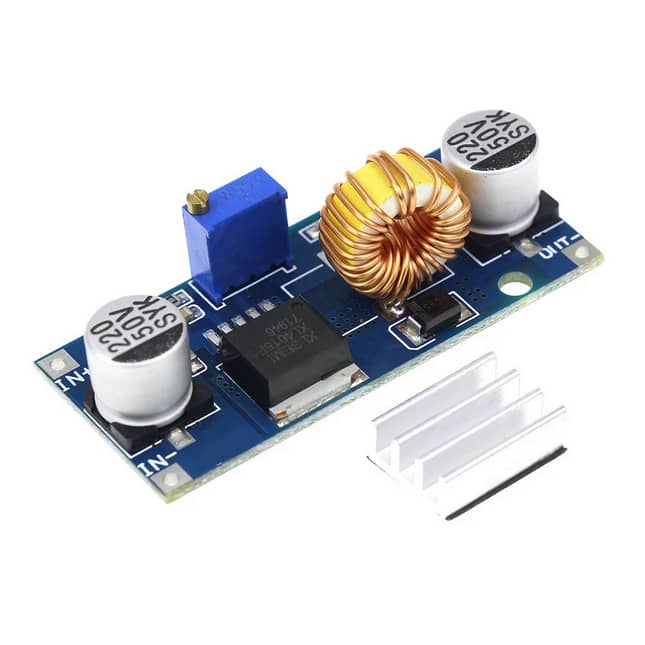

ماژول کاهنده XL4015 5A با هیت سینک یک مبدل DC به DC قدرتمند و کاربردی است که برای کاهش ولتاژ ورودی به سطح دلخواه در بازهای گسترده استفاده میشود. این ماژول با توان خروجی بالا، تنظیمپذیری مناسب و هیتسینک همراه، گزینهای بسیار مناسب برای پروژههای الکترونیکی، تغذیه مدارها و کاربردهای آزمایشگاهی است.
اگر به یک ماژول کاهنده ولتاژ نیاز دارید که هم جریان بالا را پشتیبانی کند و هم خروجی آن قابل تنظیم باشد، XL4015 یکی از انتخابهای محبوب بازار است. این ماژول معمولاً با ولتاژ ورودی حدود 4 تا 38 ولت DC کار میکند و میتواند ولتاژ خروجی را از 1.25 ولت تا 36 ولت، تنظیم کند.
وجود هیتسینک در بستهبندی این محصول اهمیت زیادی دارد، چون در توانهای بالاتر و جریان نزدیک به 5 آمپر، دفع حرارت نقش مستقیمی در پایداری و عمر ماژول دارد. به همین دلیل، این برد برای استفاده مداوم و پروژههایی که به تغذیه پایدار نیاز دارند، انتخاب مناسبی محسوب میشود.
کاربردها
• تغذیه مدارهای الکترونیکی با ولتاژ پایینتر.
• استفاده در پروژههای آزمایشگاهی و آموزشی.
• شارژرها و منابع تغذیه سفارشی.
• پروژههای DIY، رباتیک و کنترل موتورهای سبک.
• سیستمهای تغذیه با راندمان مناسب و ابعاد جمعوجور.
راهاندازی و استفاده
• برای استفاده از ماژول، ولتاژ ورودی DC را به ترمینال ورودی IN+,IN- متصل کنید و سپس با پیچاندن پتانسیومتر(مولتی ترن) روی برد ، ولتاژ خروجی موردنظر را تنظیم نمایید.
• پدهای OUT+,OUT- برای اتصال به خروجی در نظر گرفته شده است.
• بهتر است قبل از اتصال بار اصلی، خروجی را با مولتیمتر اندازهگیری کنید تا از مقدار دقیق ولتاژ اطمینان داشته باشید.
اگر قرار است از ماژول در جریانهای بالا استفاده شود، نصب هیتسینک و تهویه مناسب بسیار مهم است. هیت سینک داخل بسته بندی قرار دارد. در توانهای نزدیک به حداکثر، بهتر است جریان واقعی بار را کمی پایینتر از سقف نامی نگه دارید تا عملکرد پایدارتر شود.
این ماژول فقط ولتاژ را کاهش می دهد اما اگر قصد دارید جریان خروجی را هم محدود کنید می توانید از نسخه دیگر این ماژول در لینک زیر استفاده کنید:
https://jamtronic.com/product/%d9%85%d8%a7%da%98%d9%88%d9%84-%d9%85%d8%a8%d8%af%d9%84-dc-dc-%da%a9%d8%a7%d9%87%d9%86%d8%af%d9%87-5-%d8%a2%d9%85%d9%be%d8%b1-xl4015-%d8%a8%d8%a7-%da%a9%d9%86%d8%aa%d8%b1%d9%84-%d8%b4%d8%a7%d8%b1/
نکات مهم در استفاده
• برای کار طولانیمدت در جریان بالا بیشتر از 3.5 آمپر، خنکسازی مناسب ضروری است. می توانید برای این کار از هیت سینک داخل بسته بندی استفاده کنید. هیت سینک دارای چسب می باشد و بعد از جداسازی لایه محافظ هیت سینک را دقیقا روی آی سی XL-4015 روی برد بچسبانید.
• ولتاژ ورودی باید در محدوده مجازDC 4 V to 38 V مورد استفاده باشد.
• ولتاژ خروجی باید در محدوده DC 1.5 V to 36 Vمورد استفاده باشد.
• برای بارهای حساس، ابتدا ولتاژ خروجی را بدون بار تنظیم کنید.
• در استفاده نزدیک به حداکثر توان بیشتر از 50 وات، دمای برد را کنترل کنید.
• در نحوه اتصال قطب های مثبت و منفی ورودی به ماژول دقت کنید زیرا ماژول محافظت در برابر اتصال معکوس ورودی ندارد و این کار به ماژول آسیب می زند.
