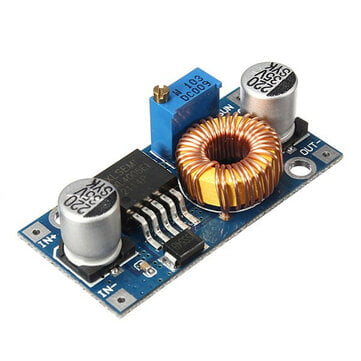

ماژول کاهنده ولتاژ XL4005 5A – مبدل DC-DC سوئیچینگ با ولتاژ قابل تنظیم 1.2 تا 30 ولت
ماژول کاهنده ولتاژ XL4005 5A یک مبدل سوئیچینگ DC-DC از نوع BUCK پیشرفته است که ولتاژ ورودی 4 تا 32 ولت DC را به ولتاژ خروجی قابل تنظیم 1.2 تا 30 ولت با جریان تا 5 آمپر کاهش میدهد و بهعنوان یک منبع تغذیه متغیر با راندمان بالا برای پروژههای الکترونیکی، آردوینو، رزبریپای، درایور موتور و شارژ باتری استفاده میشود.
ماژول کاهنده ولتاژ XL4005 5A یک برد مبدل DC-DC سوئیچینگ با چیپ XL4005 است که جایگزین قدرتمند و مدرن برای ماژولهای قدیمیتر مانند LM2596 میباشد. این چیپ با فرکانس سوئیچینگ 300 کیلوهرتز، توانایی کاهش ولتاژ با راندمان بالا و ریپل خروجی بسیار کم را فراهم میکند.
این ماژول برای کاربردهایی که نیاز به کاهش ولتاژ ورودی DC به سطح پایینتر دارند طراحی شده و امکان تنظیم دقیق ولتاژ خروجی را با استفاده از مولتی ترن فراهم میکند. ولتاژ خروجی از 1.2 ولت تا 30 ولت قابل تنظیم است که آن را برای انواع باتریها، LEDها، موتورهای مستقیم و بردهای الکترونیکی قابلاستفاده میسازد.
توان خروجی این ماژول 75 وات است، اما برای حفظ پایداری و طول عمر بیشتر، توصیه میشود در توانهای زیر 50 وات بدون هیتسینک و در توانهای بالاتر با هیتسینک و تهویه مناسب استفاده شود.
کاربردها
• تامین تغذیه بردهای الکترونیکی: آردوینو، رزبریپای، ESP از ولتاژهای بالا
• درایور موتورهای مستقیم: کنترل سرعت موتور با کاهش ولتاژ
• شارژ باتری: تنظیم ولتاژ شارژ برای باتریهای مختلف
• منبع تغذیه متغیر: آزمایشگاه و پروژههای الکترونیکی
• کاهش ولتاژ پاوربانک: 12 ولت به 5 ولت برای شارژ گوشی
• سیستمهای روشنایی LED: تغذیه LED از باتری یا پاور
• پروژههای DIY و رباتیک: تغذیه قابل تنظیم برای قطعات مختلف
راهاندازی (Setup)
1. ورودی DC: پینهای VIN+ و VIN- را به منبع تغذیه 4-32 ولت وصل کنید
2. خروجی DC: پینهای VOUT+ و VOUT- را به دستگاه الکترونیکی وصل کنید
3. تنظیم ولتاژ: با مولتی ترن، ولتاژ خروجی را تنظیم کنید. اگر ولتاژ ورودی با خروجی برابر بود مولتی ترن روی برد را در خلاف جهت حرکت عقربه های ساعت چند دور بچرخانید تا صدای تق بشنوید.
نکات مهم در استفاده
هیتسینک ضروری:
• برای توان بیش از 50 وات یا جریان بالای 3.5 آمپر، حتماً هیتسینک نصب کنید
جریان خروجی:
• حداکثر جریان اسمی 5 آمپر است، اما برای پایداری بهتر از 3.5A استفاده کنید
• با هیتسینک میتوانید تا 5A استفاده کنید
تنظیم ولتاژ:
• قبل از اتصال به باتری یا دستگاه، ولتاژ خروجی را دقیق تنظیم و اندازه بگیرید
• از مولتیترن برای تنظیم دقیق استفاده کنید
قطبیت:
• حتماً قطبیت مثبت و منفی ورودی و خروجی را رعایت کنید. ماژول در برابر ولتاژ معکوس حساس است.
