توضیحات

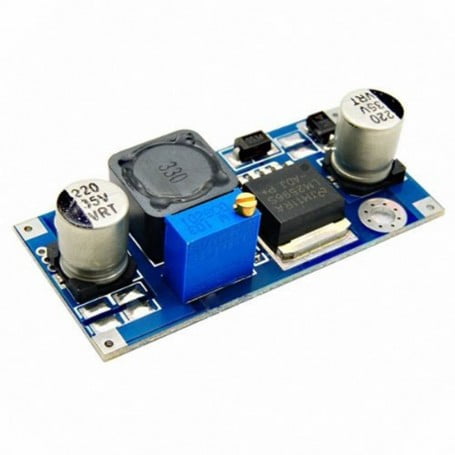

ماژول مبدل DC‑DC LM2596 کاهنده یک مبدل سوئیچینگ نوع Buck است که بر پایه تراشه مشهور LM2596TI ساخته شده و وظیفهاش این است که یک ولتاژ DC ورودی بالاتر را به یک ولتاژ DC خروجی پایینتر، با جریان نسبتاً بالا و راندمان خوب تبدیل کند. این ماژول یکی از پرکاربردترین ماژولهای تغذیه در پروژههای الکترونیکی، رباتیک و صنعتی است.
وردیان کارکرد، LM2596 یک رگولاتور step‑down است که با سوییچزنی سریع یک سوئیچ داخلی (در ماژول روی برد، معمولاً با یک سلف، خازن و دیود همراه است)، انرژی را از چرخههای شارژ و تخلیه سلف منتقل میکند و یک میانگین ولتاژ کمتر را در خروجی تولید میکند. این ساختار باعث میشود راندمان تبدیل نسبتاً بالا (معمولاً 85–92 درصد) باشد و در مقایسه با رگولاتورهای خطی مثل LM78XX، گرمای بسیار کمتری تولید کند.
این ماژول روی برد خود دارای یک مولتیترن (پتانسیومتر) است که با چرخاندن آن، ولتاژ خروجی را بهصورت پیوسته تنظیم میکنی. خروجی این ماژول حدود 1.23 تا 30 ولت DC است (در برخی نسخهها تا 35 ولت) و جریان خروجی نامی آن تا 3 آمپر است؛ اما برای جریانهای بالای 2 آمپر توصیه میشود از هیتسینک یا خنکسازی مناسب استفاده شود تا تراشه نسوزد و خروجی پایدار باقی بماند.
ماژول LM2596 معمولاً با خازنهای solid و سلف با کیفیت تولید میشود تا ریپل خروجی پایین بماند و برای تغذیه میکروکنترلر، موتور، LED، سنسورها و سایر مدارهای حساس مناسب باشد. این ماژول دارای محدوده ورودی گسترده (حدود 4 تا 40 ولت DC) است و در بسیاری از پروژهها، جایگزین بسیار بهتری برای منابع حالت خطی است.
