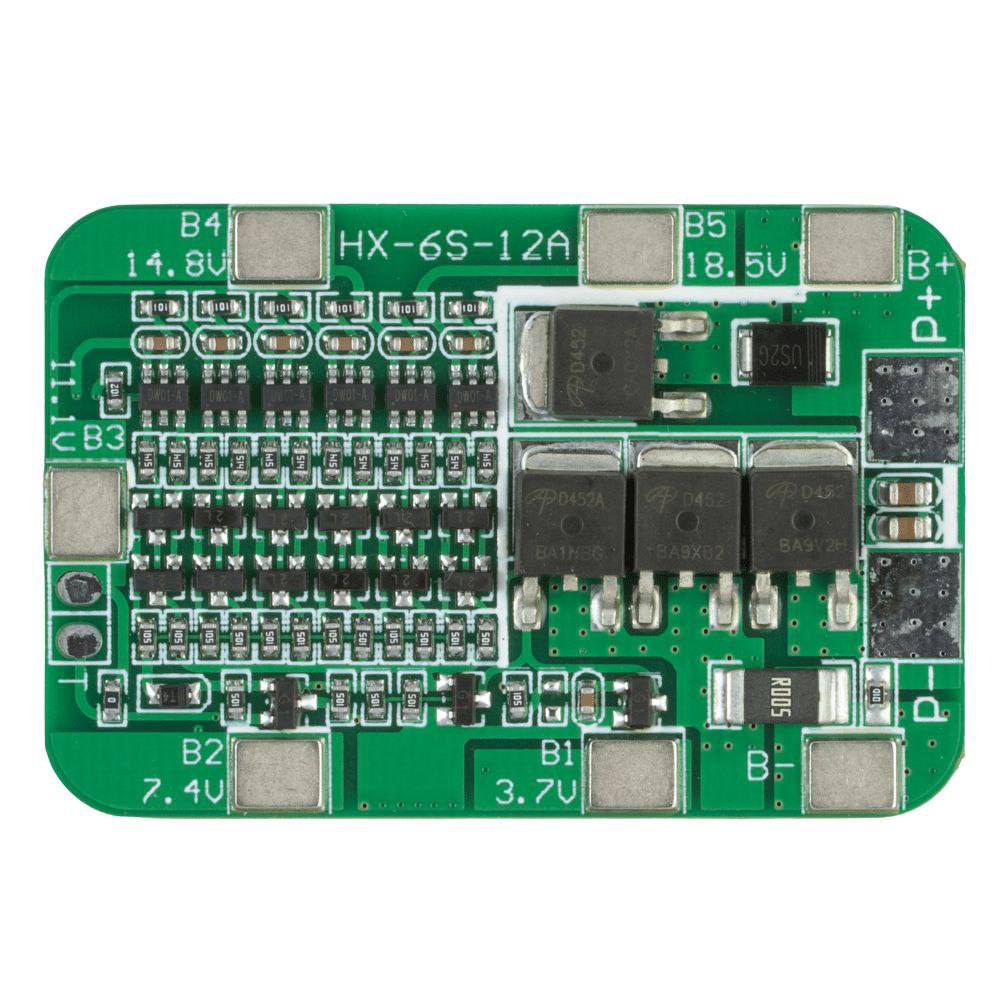

ماژول شارژر و محافظ باتری لیتیومی 6 سل 12 آمپر | برد BMS 6S 25.2V برد سبز
ماژول شارژر و محافظ باتری لیتیومی 6 سل 12 آمپر (برد سبز) یک برد مدیریت باتری (Battery Management System یا BMS) است که برای حفاظت و مدیریت پکهای باتری 6 سل (6S) از نوع لیتیوم یون (Li-ion) و لیتیوم پلیمر (Li-Po) طراحی شده است. این ماژول با پشتیبانی از پکهای باتری 22.2 ولت اسمی و 25.2 ولت در حالت شارژ کامل، از باتری در برابر شارژ بیش از حد، تخلیه بیش از حد، اضافه جریان و اتصال کوتاه محافظت کرده و موجب افزایش ایمنی و طول عمر پک باتری میشود.
این برد برای ساخت انواع پکهای باتری مبتنی بر سلولهای 18650، 21700 و 26650 مناسب بوده و در پروژههایی که به ولتاژ 24 ولت و جریان متوسط نیاز دارند، کاربرد فراوانی دارد. با استفاده از این BMS، ولتاژ هر سلول بهصورت مستقل پایش میشود و در صورت افزایش یا کاهش بیش از حد ولتاژ هر سلول، مدار حفاظتی بهصورت خودکار مسیر شارژ یا دشارژ را قطع میکند. این عملکرد از آسیب دیدن سلولها جلوگیری کرده و باعث افزایش عمر مفید باتری میشود.
حداکثر جریان دشارژ مداوم 12 آمپر این برد، آن را به گزینهای مناسب برای تجهیزاتی مانند دوچرخههای برقی سبک، تجهیزات روشنایی، سیستمهای خورشیدی کوچک، ابزارهای شارژی، رباتهای متحرک، تجهیزات مخابراتی، دستگاههای اندازهگیری، منابع تغذیه قابل حمل و پروژههای DIY تبدیل کرده است. همچنین وجود مدار محافظ اتصال کوتاه و اضافه جریان، امنیت بیشتری را برای مصرفکننده و پک باتری فراهم میکند.
یکی از ویژگیهای مهم این برد، ابعاد کوچک، نصب آسان و مصرف توان بسیار پایین در حالت آمادهبهکار است. ترمینالهای اتصال باتری با برچسبهای B-، B1، B2، B3، B4، B5 و B+ مشخص شدهاند و اتصال صحیح آنها به سلولهای باتری، عملکرد دقیق سیستم حفاظتی را تضمین میکند. خروجی شارژ و مصرفکننده نیز از طریق ترمینالهای P+ و P- انجام میشود که باعث سادهتر شدن سیمکشی و نصب در انواع پروژهها خواهد شد.
برای شارژ پک باتری متصل به این BMS باید از شارژر مخصوص باتری لیتیومی 6 سل با ولتاژ خروجی 25.2 ولت استفاده شود. این برد بهتنهایی نقش شارژر را ایفا نمیکند، بلکه وظیفه آن مدیریت و حفاظت از باتری در هنگام شارژ و دشارژ است. استفاده از شارژر مناسب، باتریهای همنوع و همظرفیت و رعایت ترتیب صحیح سیمکشی، تأثیر مستقیمی بر عملکرد صحیح و افزایش طول عمر پک باتری خواهد داشت.
کاربردها
• ساخت پک باتری لیتیومی 6 سل (6S) با ولتاژ نامی 22.2 ولت
• حفاظت و مدیریت باتریهای 18650، 21700 و 26650 متصل بهصورت سری
• استفاده در ابزارهای شارژی مانند دریل، پیچگوشتی و اره شارژی 24 ولتی
• مناسب برای دوچرخههای برقی سبک، اسکوتر و تجهیزات حملونقل برقی کممصرف
• استفاده در رباتهای متحرک، AGV و پروژههای رباتیک
• ساخت منابع تغذیه قابل حمل و پاور پکهای لیتیومی
• استفاده در سیستمهای خورشیدی کوچک و تجهیزات ذخیرهسازی انرژی
• مناسب برای چراغهای اضطراری، سیستمهای روشنایی و تجهیزات قابل شارژ
• استفاده در تجهیزات پزشکی، دستگاههای اندازهگیری و تجهیزات صنعتی
• مناسب برای پروژههای DIY، الکترونیک، اینترنت اشیا (IoT) و اتوماسیون صنعتی

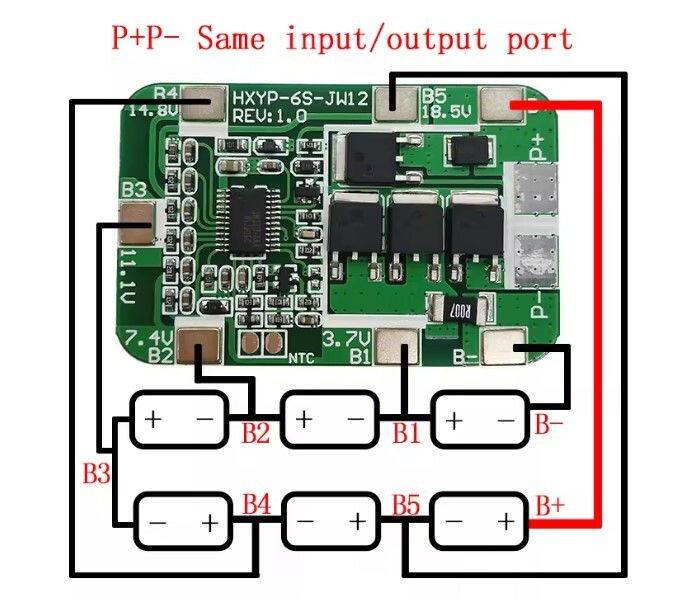

راهاندازی (Setup)
1. شش سلول لیتیومی همنوع و همظرفیت و سالم را بهصورت سری (6S) متصل کنید.
2. سیمهای باتری را به ترتیب زیر به برد متصل نمایید:
o B- ➜ منفی سلول اول
o B1 ➜ بین سلول اول و دوم
o B2 ➜ بین سلول دوم و سوم
o B3 ➜ بین سلول سوم و چهارم
o B4 ➜ بین سلول چهارم و پنجم
o B5 ➜ بین سلول پنجم و ششم
o B+ ➜ مثبت سلول ششم
3. مصرفکننده و شارژر را به ترمینالهای P+ و P- متصل کنید. پدهای P+,P- هم می تواند به عنوان ورودی در زمان شارژ و هم به عنوان خروجی در زمان دشارژ و مصرف استفاده شود.
4. برای شارژ پک باتری، از شارژر مخصوص باتری لیتیومی 6 سل با ولتاژ خروجی 25.2 ولت DC استفاده کنید.
5. پس از اتصال صحیح، برد بهصورت خودکار وضعیت هر سلول را کنترل کرده و در صورت بروز اضافهشارژ، تخلیه بیش از حد، اضافهجریان یا اتصال کوتاه، از باتری محافظت میکند.
توجه: ترتیب اتصال سیمهای بالانس بسیار مهم است. ابتدا B- و سپس سایر سیمها را بهترتیب ولتاژ متصل کنید. اتصال اشتباه میتواند به برد BMS آسیب برساند.
نکات مهم
• این محصول برد مدیریت و حفاظت باتری (BMS) است و شارژر باتری محسوب نمیشود؛ برای شارژ باید از شارژر 25.2 ولت DC مخصوص باتریهای لیتیومی 6 سل استفاده کنید.
• فقط از باتریهای لیتیوم یون یا لیتیوم پلیمر 3.7 ولتی با ظرفیت و مشخصات یکسان استفاده کنید.
• از ترکیب باتری نو و کارکرده یا سلولهایی با ظرفیت متفاوت خودداری کنید.
• قبل از نصب، ولتاژ سلولها را بررسی کنید؛ اختلاف زیاد ولتاژ بین سلولها میتواند باعث عملکرد نادرست سیستم حفاظتی شود.
• جریان 12 آمپر مربوط به حداکثر جریان دشارژ نامی برد است؛ از اتصال بارهایی با جریان بالاتر خودداری کنید. در استفاده های نزدیک به حداکثر جریان نامی حتما از شرایط خنک کاری و تهویه مناسب استفاده کنید.
• برای افزایش ایمنی و کاهش افت ولتاژ، از سیم با سطح مقطع مناسب و نسوز و اتصالات محکم استفاده کنید.
• از نصب برد در محیطهای مرطوب، دارای گردوغبار زیاد یا دمای بالا خودداری کنید.
• از ایجاد اتصال کوتاه بین ترمینالهای باتری و خروجی جلوگیری کنید. اگرچه دارای محافظت است اما اتصال کوتاه به ذفعات و مدت طولانی به ماژول آسیب می زند.
• قبل از اتصال بار یا شارژر، از صحت پلاریته و ترتیب سیمکشی اطمینان حاصل کنید تا از آسیب به برد و باتری جلوگیری شود.
