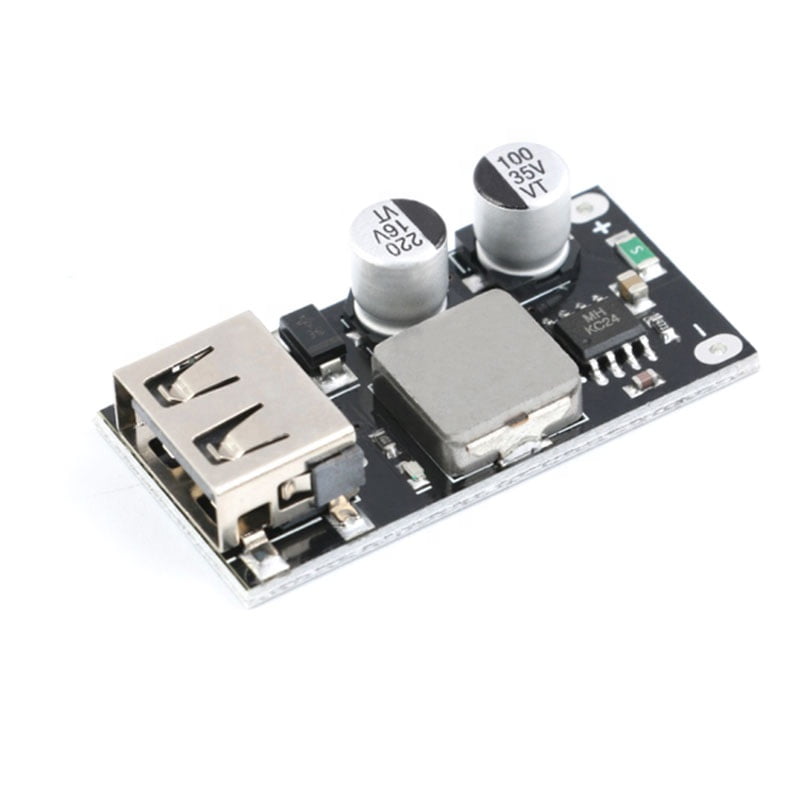

ماژول شارژر فست QC3.0 تک پورت
این ماژول فست شارژ بهصورت تک پورت طراحی شده و در خروجی خود یک کانکتور USB-A استاندارد در اختیار شما قرار میدهد. ماژول از ولتاژ ورودی 6 تا 32 ولت DC پشتیبانی میکند و ولتاژ خروجی را بهصورت پیشفرض 5 ولت تنظیم میکند، اما پس از شروع شارژ سریع بهطور اتوماتیک بین 3 تا 12 ولت تنظیم میشود حداکثر مقدار 24 وات توان خروجی را فراهم می کند.
ماژول از پروتکلهای متنوع شارژ سریع پشتیبانی میکند و با بهرهگیری از فناوری QC3.0 شرکت Qualcomm، امکان شارژ سریع گوشیهای موبایل، تبلتها و دستگاههای الکترونیکی را فراهم میکند.
پروتکلهای شارژ سریع پشتیبانیشده
• Qualcomm Quick Charge 3.0 (پروتکل اصلی)
• Qualcomm Quick Charge 2.0
• BC1.2 (مخصوص Apple)
• Samsung شارژ سریع
• MTK PE1.1 / PE2.0 (MediaTek)
• AFC (شارژ سریع هواوی)
• Spreadtrum SFCP (اختصاصی)
کاربردها
• ساخت پاوربانک فستشارژ با قابلیت QC3.0
• شارژر فندکی خودرو (Car Charger) با ورودی 12 تا 24 ولت برای
• منبع تغذیه سیستم صوتی خودرو
• شارژر موبایل و تبلت برای پنلهای خورشیدی
• منبع تغذیه خانگی برای دستگاههای الکترونیکی
• پروژههای رباتیک و الکترونیک DIY
• ساخت شارژر چندگانه برای شارژ همزمان دستگاهها
راهاندازی
مراحل اتصال:
1. اتصال ورودی ولتاژ: پینهای +IN و -IN روی پشت ماژول را به منبع تغذیه مناسب متصل کنید:
2. اتصال دستگاه قابل شارژ: گوشی موبایل، تبلت یا دستگاه الکترونیکی را با کابل USB به پورت USB-A ماژول متصل کنید.
3. شروع شارژ: ماژول بهصورت اتوماتیک ولتاژ را تشخیص میدهد و شارژ شروع میشود. پس از تریگر شدن شارژ سریع، ولتاژ بهطور اتوماتیک بین 3-12V تنظیم میشود.
4. پایان شارژ: هنگامی که دستگاه به شارژ کامل برسد، ماژول جریان را کاهش میدهد و شارژ را مدیریت میکند.
نکات مهم
• منبع تغذیه مناسب: برای عملکرد صحیح، از منبع تغذیه حداقل 24 وات استفاده کنید .
• ولتاژ ورودی حداقل: ولتاژ ورودی باید حداقل 6 ولت باشد؛ ولتاژهای کمتر از 6V ماژول را فعال نمیکنند.
• ولتاژ ورودی حداکثر: ولتاژ ورودی نباید بیشتر از 32 ولت باشد؛ ولتاژهای بالاتر ممکن ماژول را خراب کنند.
• حفاظت کامل: دارای محافظت در برابر ولتاژ بیشینه، جریان بیشینه، اتصال کوتاه و دمای بیش از حد.
• تک پورت: این ماژول فقط یک پورت USB دارد؛ برای شارژ همزمان دو دستگاه باید از ماژول دو خروجی استفاده کنید.
• تنظیم اتوماتیک: ولتاژ خروجی بهطور اتوماتیک بر اساس نیاز دستگاه تنظیم میشود و نیاز به تنظیم دستی نیست
