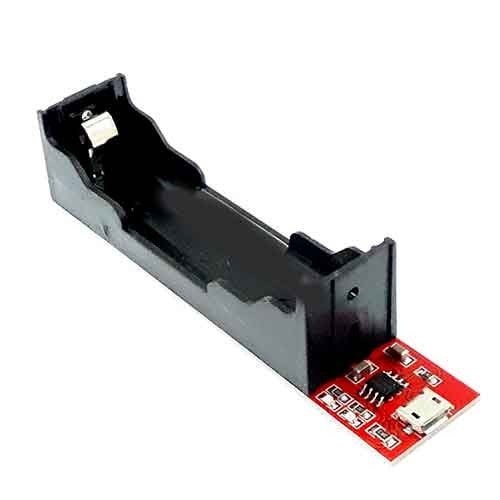

ماژول شارژر باتری 18650 TP4056 TEC4056 با جای باتری | برد پاوربانک 5 ولت Micro USB
ماژول شارژر TP4056 / TEC4056 با جای باتری 18650، یک برد الکترونیکی کاربردی و چندمنظوره برای شارژ، نگهداری و تأمین انرژی باتریهای لیتیومی تک سل است. این ماژول به دلیل طراحی یکپارچه، ابعاد کوچک، راندمان مناسب و نصب آسان، یکی از پرکاربردترین بردها در پروژههای الکترونیکی، رباتیک، اینترنت اشیا (IoT)، سیستمهای قابل حمل و پروژههای DIY به شمار میرود. مدار شارژ این برد بر پایه آیسی TP4056 یا نمونه سازگار آن TEC4056 طراحی شده و باتری را با الگوریتم استاندارد CC/CV (جریان ثابت/ولتاژ ثابت) تا ولتاژ 4.2 ولت شارژ میکند تا علاوه بر افزایش ایمنی، عمر مفید باتری نیز حفظ شود.
وجود جای باتری 18650 روی برد باعث میشود بدون نیاز به هولدر جداگانه یا سیمکشی اضافی، تنها با قرار دادن یک باتری لیتیوم یون استاندارد، ماژول آماده استفاده باشد. ورودی Micro USB این ماژول امکان شارژ آسان باتری را با استفاده از شارژرهای معمولی با کابل Micro USB موبایل، پاوربانک یا هر منبع تغذیه 5 ولت با کابل Micro USB فراهم میکند. مدار داخلی شارژ بهصورت هوشمند وضعیت باتری را مدیریت کرده و پس از رسیدن ولتاژ باتری به مقدار استاندارد، جریان شارژ را کاهش داده و فرآیند شارژ را متوقف میکند.
یکی دیگر از مزایای این ماژول، سادگی استفاده است. برای راهاندازی تنها کافی است یک باتری 18650 را داخل جایگاه مخصوص قرار داده و از طریق درگاه Micro USB آن را شارژ کنید. وجود نشانگرهای LED نیز وضعیت شارژ و آمادهبهکار بودن ماژول را نمایش میدهد و کار با آن را برای کاربران مبتدی و حرفهای آسانتر میکند. به همین دلیل این برد در پروژههای آموزشی، آزمایشگاهی، ساخت تجهیزات قابل حمل، سیستمهای هوشمند و نمونهسازی محصولات الکترونیکی کاربرد فراوانی دارد.
برای دستیابی به بهترین عملکرد، توصیه میشود از باتریهای لیتیوم یون 18650 با کیفیت و ظرفیت واقعی استفاده شود. همچنین رعایت قطب مثبت و منفی هنگام نصب باتری، استفاده از منبع تغذیه 5 ولت استاندارد برای شارژ و جلوگیری از قرار گرفتن برد در محیطهای مرطوب یا دارای دمای بالا، موجب افزایش طول عمر ماژول و باتری خواهد شد.
کاربردها
• شارژ ایمن باتریهای لیتیوم یون 18650 با استفاده از مدار هوشمند TP4056/TEC4056.
• پروژههای اینترنت اشیا (IoT) که به منبع تغذیه قابل حمل و قابل شارژ نیاز دارند.
• پروژههای رباتیک و تغذیه رباتهای کوچک و تجهیزات کنترلی.
• ساخت منبع تغذیه قابل حمل برای تجهیزات اندازهگیری، تست و عیبیابی.
• پروژههای DIY و آموزشی برای یادگیری شارژ و مدیریت باتریهای لیتیومی.
• ساخت چراغ اضطراری و روشنایی قابل شارژ با باتری 18650.
• استفاده در تجهیزات قابل حمل مانند دستگاههای پزشکی، ابزارهای اندازهگیری و تجهیزات کمپینگ.
• نمونهسازی و توسعه محصولات الکترونیکی که نیاز به منبع تغذیه 5 ولت قابل شارژ دارند.
• تغذیه انواع ماژولهای USB کممصرف در پروژههای صنعتی و خانگی.
راهاندازی (Setup)
1. باتری 18650 را با رعایت قطب مثبت و منفی داخل هولدر قرار دهید.
2. یک آداپتور یا شارژر 5 ولت را از طریق درگاه Micro USB متصل کنید.
3. LED قرمز نشاندهنده در حال شارژ بودن باتری است.
4. پس از تکمیل شارژ، LED آبی یا سبز روشن شده و باتری را خارج کرده و آماده استفاده خواهد بود.
نکات مهم
• فقط از باتریهای 18650 لیتیوم یون 3.7 ولت سالم و استاندارد استفاده کنید.
• حداکثر جریان شارژ در این ماژول 1000mA است بنابراین این ماژول نمی تواند به عنوان شارژر فست استفاده شود.
• از قرار دادن باتری با پلاریته اشتباه خودداری کنید.
• برای افزایش عمر باتری، از شارژر 5 ولت با جریان مناسب و حداقل ریپل استفاده کنید.
• این ماژول برای باتریهای تک سل (1S) 3.7 V DC طراحی شده و برای باتریهای چندسل مناسب نیست. اتصال سری و یا موازی باتری ها مجاز نیست.
• مدت زمان شارژ به مدل و سلامت و ظرفیت باتری بستگی دارد.
