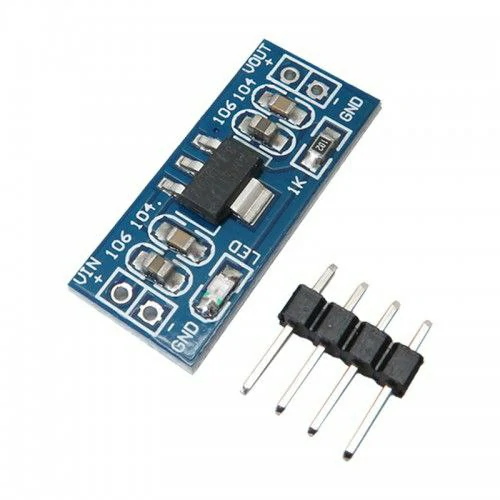

ماژول رگلاتور 3.3 ولت چیپ AMS1117

ماژول رگولاتور 3.3 ولت چیپ AMS1117 یک برد کاهنده ولتاژ ساده، کوچک و بسیار کاربردی است که برای تبدیل ورودی DC به خروجی ثابت 3.3 ولت استفاده می‌شود. این ماژول به‌خصوص برای تغذیه سنسورها، ماژول‌های ارتباطی، مدارهای دیجیتال و پروژه‌های الکترونیکی که به ولتاژ 3.3 ولت نیاز دارند، انتخابی رایج و مقرون‌به‌صرفه محسوب می‌شود.

اگر در حال طراحی یک مدار الکترونیکی هستید و بخشی از مدار شما به ولتاژ 3.3 ولت نیاز دارد، ماژول AMS1117 می‌تواند یکی از ساده‌ترین راه‌حل‌ها باشد. این برد بر پایه رگولاتور خطی AMS1117 طراحی شده و ولتاژ ورودی را به خروجی ثابت 3.3 ولت تبدیل می‌کند. به همین دلیل، در بسیاری از پروژه‌های آموزشی، بردهای توسعه، مدارهای آردوینو و سیستم‌های سبک الکترونیکی به‌عنوان یک منبع تغذیه کم‌حجم و آماده استفاده به کار می‌رود.

یکی از مزیت‌های اصلی این ماژول، نصب آسان و ابعاد کوچک آن است. شما می‌توانید بدون نیاز به طراحی مدار رگولاتور از صفر، به‌سادگی از این برد استفاده کنید و ولتاژ موردنیاز بخش 3.3 ولتی مدار را تأمین نمایید. همین ویژگی باعث شده این ماژول برای نمونه‌سازی سریع، تست مدار و پروژه‌های DIY بسیار محبوب باشد.

• تغذیه سنسورهای 3.3 ولتی.

• استفاده در پروژه‌های آردوینو و میکروکنترلری.

• تأمین ولتاژ برای ماژول‌های دیجیتال.

• مدارهای آموزشی و آزمایشگاهی.

• نمونه‌سازی سریع و طراحی بردهای کم‌حجم.

کافی است ورودی DC 4.75V–12V را به پایه ورودی IN+,IN- متصل کنید و سپس از خروجی OUT+,OUT- ولتاژ 3.3 ولت برای تغذیه مدار خود استفاده نمایید. اگر نسخه برد دارای پایه‌های آماده یا پین‌هدر باشد، اتصال آن روی بردبورد یا PCB بسیار راحت‌تر خواهد بود.

در هنگام استفاده، بهتر است جریان مصرفی مدار را در محدوده مناسب حداکثر 800mA نگه دارید تا ماژول عملکرد پایدار و عمر مفید خوبی داشته باشد. همچنین اگر اختلاف ولتاژ ورودی و خروجی زیاد باشد، بخشی از انرژی به‌صورت گرما تلف می‌شود؛ بنابراین در بارهای بالاتر، توجه به دمای قطعه اهمیت زیادی دارد.

• این ماژول برای بارهای سبک تا متوسط مناسب است.

• در اختلاف ولتاژ زیاد، تولید گرما بیشتر می‌شود.

• برای مدارهای حساس، قبل از اتصال نهایی، خروجی را تست کنید.
