ماژول رله 1 کانال 5 ولت | مناسب آردوینو، ESP32 و کنترل وسایل برقی

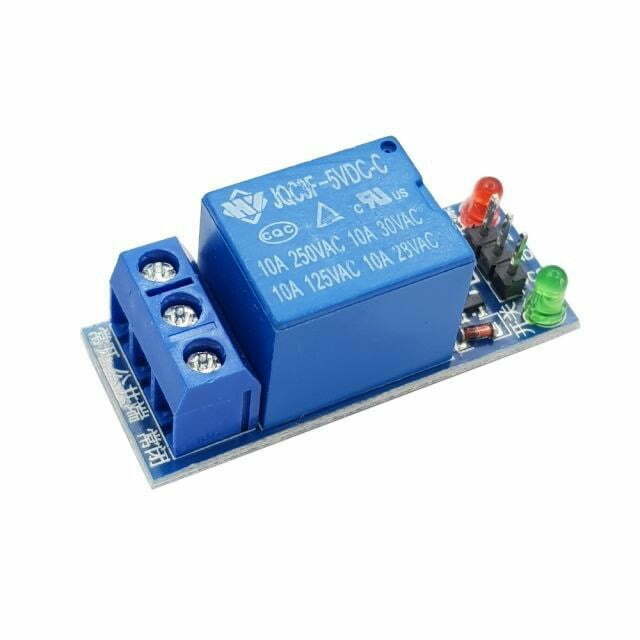

ماژول رله 1 کانال 5 ولت یک کلید الکترونیکی ایزوله برای کنترل بارهای AC یا DC با فرمان 5 ولت است و معمولاً برای اتصال مستقیم به آردوینو، AVR، PIC و بردهای مشابه استفاده میشود. این ماژول در کاربردهای خانگی، صنعتی سبک و پروژههای هوشمندسازی بسیار پرکاربرد است.
رله 1 کانال 5 ولت، با دریافت سیگنال کنترلی از میکروکنترلر، مدار قدرت را قطع و وصل میکند و به شما اجازه میدهد وسایلی با ولتاژ و جریان بالاتر را بهصورت ایمنتر کنترل کنید. این مدل معمولاً دارای ترمینال پیچی برای خروجی، پایههای ورودی VCC/GND/IN و دو تا LED وضعیت است.
کاربردها
• روشن/خاموش کردن لامپها، پنکه و سایر وسایل متصل به برق شهری
• باز کردن دربهای برقی یا الکترونیکی
• کنترل هوشمند و اتوماتیک دستگاهها در کارگاهها و کارخانهها
• سیستمهای آبیاری خودکار و اتوماسیون خانگی
• کنترل تجهیزات آزمایشگاهی و پروژههای دانشجویی/آموزشی
• استفاده در سیستمهای امنیتی و پروژههای خانگی/صنعتی/کشاورزی
• کنترل دما و قطع/وصل کردن فنها با میکروکنترلر
راهاندازی (Setup)
اتصالات پایه
1. VCC → پایه تغذیه 3.3-5 ولت DC (مثلا از آردوینو/مبدل ۵ ولت)
2. GND → پایه COMMON یا منفی تغذیه (زمین)
3. IN → پایه ورودی تحریک پایهٔ دیجیتال میکروکنترلر (مثلاً D7 آردوینو)
4. ورودی فعال ساز رله active low میباشد و این به این معنی است که برای روشن کردن رله بایستی پین IN را low کرد و برای خاموش کردن رله باید پین خروجی رله را high کرد.
5. LED قرمز روشن نشاندهنده تغذیه ماژول است و LED سبز روشن نشاندهنده فعال بودن رله است.
اتصال بار
• COM: ورودی مشترک بار
• NO: خروجی معمولی باز است و بعد از تحریک بسته می شود.
• NC: خروجی معمولی بسته است و بعد از تحریک باز می شود.
نکات مهم در استفاده
• برای بارهای نزدیک به ۱۰ آمپر، از سیمهای با سطح مقطع مناسب و ترمینالهای محکم استفاده کنید تا داغی و افت ولتاژ رخ ندهد.
• ماژول را در محیط خشک و دور از رطوبت نگه دارید؛ رلههای الکترومکانیکی در رطوبت زیاد سریعتر خراب میشوند.
