ماژول تغذیه ۲۲۰ به ۱۲ ولت جریان ۲ آمپر

ماژول تغذیه سوئیچینگ 220 به 12 ولت 2 آمپر یک منبع تغذیه AC-DC با راندمان بالا و ابعاد فشرده است که برق شهری 220 ولت متناوب (AC) را به ولتاژ 12 ولت مستقیم (DC) تبدیل می‌کند. این ماژول با توان خروجی 24 وات، ولتاژی پایدار و مطمئن را برای انواع تجهیزات الکترونیکی، پروژه‌های صنعتی، سیستم‌های روشنایی، دوربین‌های مداربسته، تجهیزات هوشمندسازی و بردهای کنترلی فراهم می‌کند. طراحی سوئیچینگ این منبع تغذیه باعث شده است در مقایسه با منابع تغذیه خطی، بازده بالاتری داشته باشد، گرمای کمتری تولید کند و با ابعاد کوچک‌تر، فضای کمتری را در داخل دستگاه اشغال کند.

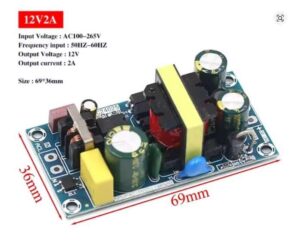

این ماژول تغذیه سوئیچینگ 12 ولت 2 آمپر با پشتیبانی از محدوده وسیع ولتاژ ورودی 100 تا 265 ولت AC، بدون نیاز به تغییر تنظیمات در شبکه‌های برق مختلف قابل استفاده است. خروجی تثبیت‌شده 12 ولت آن برای تغذیه انواع ماژول‌های الکترونیکی، رله‌ها، نمایشگرها، تجهیزات مخابراتی، سیستم‌های امنیتی، کنترلرهای صنعتی، نوارهای LED، تابلوهای روان و بسیاری از تجهیزات 12 ولتی ایده‌آل است. همچنین پایداری ولتاژ خروجی باعث افزایش طول عمر و عملکرد مطمئن تجهیزات متصل می‌شود.

در ساخت این منبع تغذیه از فناوری Switching Mode Power Supply (SMPS) استفاده شده است که با سوئیچینگ در فرکانس بالا، انرژی را با راندمان بیشتری نسبت به منابع تغذیه سنتی و ایزوله تبدیل می‌کند. این فناوری علاوه بر کاهش تلفات انرژی، باعث کاهش وزن، کوچک‌تر شدن ترانسفورماتور و کاهش تولید حرارت می‌شود. به همین دلیل، این نوع ماژول‌ها امروزه در طیف گسترده‌ای از تجهیزات الکترونیکی، لوازم خانگی، سیستم‌های مخابراتی، تجهیزات پزشکی، ماشین‌آلات صنعتی و پروژه‌های مبتنی بر میکروکنترلر مورد استفاده قرار می‌گیرند.

برای دستیابی به بهترین عملکرد، توصیه می‌شود جریان مصرفی مدار به‌صورت دائمی کمتر از حداکثر جریان نامی باشد تا دمای کاری ماژول کاهش یافته و عمر مفید آن افزایش پیدا کند. همچنین نصب ماژول در محفظه‌ای با تهویه مناسب و رعایت فاصله ایمن بین بخش ورودی برق شهر و سایر قسمت‌های مدار، علاوه بر افزایش ایمنی، موجب پایداری بیشتر عملکرد منبع تغذیه خواهد شد. هنگام کار با این محصول باید توجه داشت که ورودی آن مستقیماً به برق شهر متصل می‌شود؛ بنابراین رعایت کامل اصول ایمنی و عایق‌بندی اتصالات ضروری است.

• تغذیه دوربین‌های مداربسته (CCTV) با ولتاز کاری 12V DC

• راه‌اندازی نوارهای LED و تابلوهای روان با ولتاز کاری 12V DC و حداکثر توان 24 وات

• تغذیه بردهای Arduino، STM32 و ESP32 از طریق رگولاتور مناسب

• سیستم‌های خانه هوشمند

• ماژول‌های مخابراتی و IoT

• تجهیزات صوتی و تصویری

• پروژه‌های الکترونیکی و رباتیک و DIY

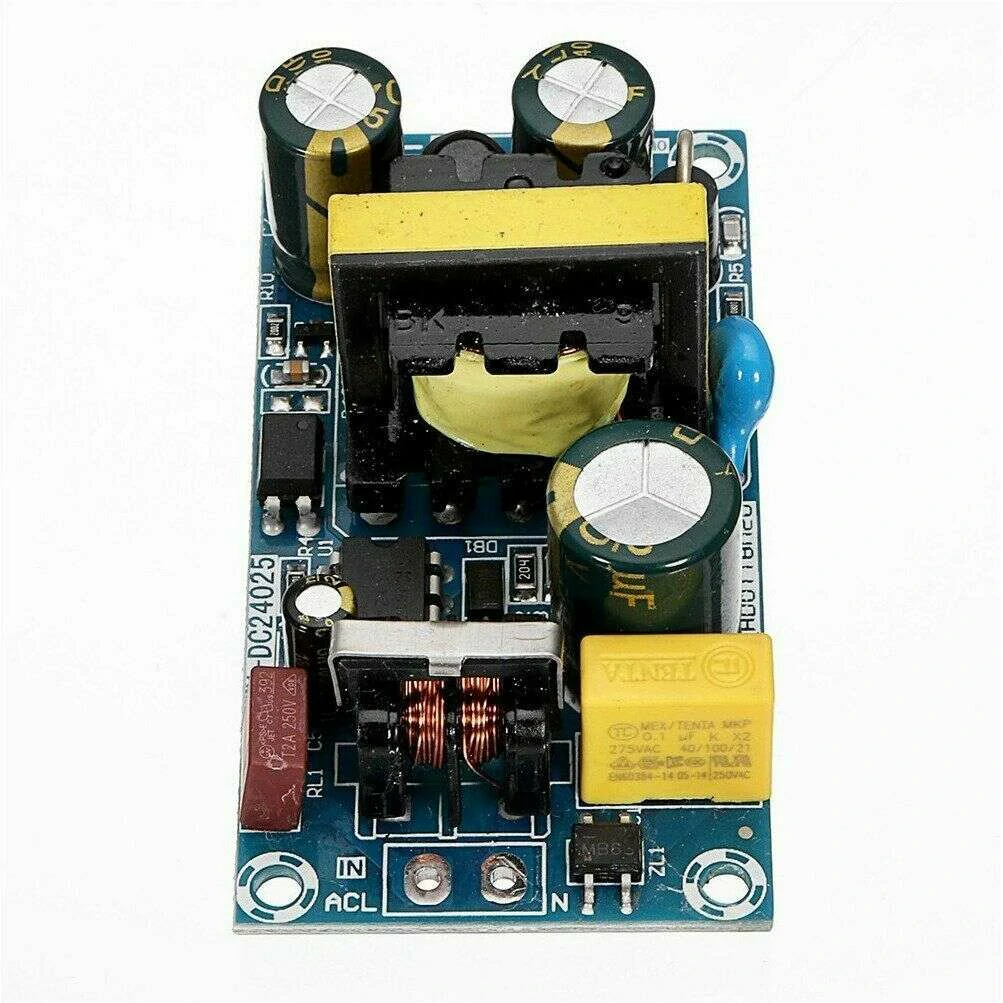

1. برق شهری 220 ولت AC را به ترمینال ورودی L و N متصل کنید.

2. از اتصال صحیح سیم‌ها و عایق بودن اتصالات اطمینان حاصل کنید.

3. خروجی +12V و GND را به مصرف‌کننده متصل نمایید.

4. قبل از اتصال بار، ولتاژ خروجی را با مولتی‌متر اندازه‌گیری کنید.

5. از نصب ماژول در محیط دارای تهویه مناسب استفاده کنید تا گرمای تولیدشده به‌خوبی دفع شود.

• این ماژول مستقیماً به برق 220 ولت متصل می‌شود؛ هنگام نصب و راه‌اندازی نکات ایمنی را به‌طور کامل رعایت کنید.

• از قرار دادن برد بدون محفظه در دسترس افراد غیرمتخصص خودداری کنید.

• برای افزایش طول عمر، بهتر است جریان مصرفی به‌صورت دائم از 80٪ جریان نامی بیشتر نباشد. در توان های مصرفی نزدیک به ماکزیمم از خنک کاری مناسب استفاده کنید.

• در محیط‌های مرطوب یا دارای گردوغبار، از محفظه محافظ استفاده کنید.

• از اتصال کوتاه خروجی جلوگیری کرده و قبل از اتصال تجهیزات، قطبیت خروجی را بررسی نمایید.
