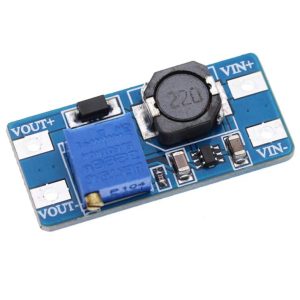

ماژول افزاینده MT3608 بدون سوکت
ماژول افزاینده MT3608 بدون سوکت یک مبدل ولتاژ DC-DC کوچک (Boost Converter) با راندمان بالا است که برای افزایش ولتاژ ورودی و تولید ولتاژ خروجی بالاتر طراحی شده است. این ماژول بر پایه چیپ قدرتمند MT3608 کار میکند و ولتاژ ورودی 2 تا 24 ولت DC (و در برخی منابع تا 20 ولت) را به ولتاژ خروجی قابل تنظیم 5 تا 28 ولت DC تبدیل میکند. حداکثر جریان خروجی 2 آمپر است و راندمان تبدیل آن 93% میباشد. ابعاد بسیار کوچک 36×17×14 میلیمتر و نداشتن سوکت (تستر) باعث میشود برای نصب مستقیم روی برد و پروژههای فشرده ایدهآل باشد.
توضیحات فنی کامل
ماژول افزاینده MT3608 یکی از پرکاربردترین ماژولهای DC به DC برای افزایش ولتاژ در پروژههای الکترونیکی است. این ماژول با استفاده از چیپ قدرتمند MT3608 طراحی شده و قابلیت افزایش ولتاژ ورودی در بازه 2 تا 24 ولت به ولتاژ خروجی قابل تنظیم تا حداکثر 28 ولت را فراهم میکند.
توان خروجی این ماژول به 2 آمپر میرسد که برای بسیاری از نیازهای عمومی الکترونیک کافی است. این ماژول از خانواده مبدلهای سوئیچینگ محبوب و ارزانقیمت موجود در بازار است و جایگزین بسیار بهتری برای LM2577 محسوب میشود. ماژول MT3608 بسیار فشرده، قدرتمند و قیمتبهرهوری است.
بدون سوکت بودن این ماژول به این معنی است که دارای سوکت USB، Type-C یا میکرو USB نیست و برای اتصال باید از پایههای لحیمکاری (4 پایه ورودی/خروجی) استفاده کنید. این ویژگی باعث میشود ماژول برای نصب مستقیم روی برد (PCB) و پروژههایی که نیاز به اتصال مستقیم سیم دارند، مناسب باشد.
ماژول دارای یک مولتیترن (ولوم چند دوری 104/100 کیلو اهم) برای تنظیم دقیق ولتاژ خروجی است. با چرخش این ولوم، میتوانید ولتاژ خروجی را در بازه 5 تا 28 ولت بهصورت دقیق تنظیم کنید. فرکانس سوئیچینگ ماژول 1.2 مگاهرتز است که راندمان بالا و نویز کم را تضمین میکند.
ابعاد ماژول 36×17×14 میلیمتر (یا 37×17.3×6 میلیمتر) است و وزن آن حدود 5.15 گرم میباشد. تعداد پایهها 4 پایه (2 ورودی + 2 خروجی) است و از توپولوژی Boost (Step-Up) استفاده میکند که در آن ولتاژ خروجی از ولتاژ ورودی بیشتر است.
کاربردها
تامین ولتاژ برای LEDها: تغذیه LEDهای با ولتاژ بالاتر از باتری
موتورهای DC: تغذیه موتورهای DC با ولتاژ بالاتر
دوربینهای مداربسته: تأمین ولتاژ برای دوربینهای مداربسته
شارژرهای باتری: برای شارژ باتریهایی که نیاز به ولتاژ بالاتر دارند
سیستم صوتی و روشنایی: تغذیه سیستمهای صوتی و روشنایی با ولتاژ مشخص
آردوینو و رباتیک: افزایش ولتاژ برای آردوینو، پروژههای رباتیک و IoT
پروژههای فشرده: برای پروژههایی که نیاز به ماژول کوچک و بدون سوکت دارند
ذخیرهسازی انرژی: افزایش ولتاژ باتری برای دستگاههای مختلف
دستگاههای الکترونیکی: تغذیه دستگاههای الکتریکی و الکترونیکی با ولتاژ و جریان مشخص
راهاندازی (Setup)
اتصال ورودی:
ولتاژ ورودی 2 تا 24 ولت DC را به پایههای ورودی ماژول وصل کنید
پایه مثبت (+) و منفی (-) ورودی را با دقت وصل کنید
تغذیه ماژول:
پس از اتصال تغذیه، ماژول روشن میشود
تنظیم ولتاژ خروجی:
با استفاده از مولتیترن (ولوم 104) روی برد، ولتاژ خروجی را تنظیم کنید
با چرخش ولوم، ولتاژ خروجی را کم و زیاد کنید
اندازهگیری ولتاژ:
با مولتیمتر، ولتاژ خروجی را اندازهگیری کنید
ولتاژ خروجی را روی مقدار دلخواه (5 تا 28 ولت) تنظیم کنید
اتصال بار:
بار (مصرفکننده) را به پایههای خروجی وصل کنید
دقت کنید بار DC باشد و جریان آن از 2 آمپر بیشتر نشود
