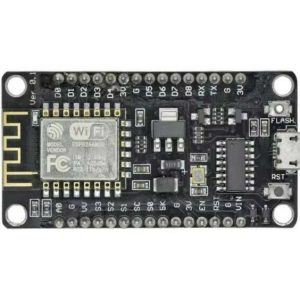

برد توسعه NodeMCU ESP8266 CH340 با وای فای داخلی و رابط Micro USB
برد توسعه LOLIN NodeMCU V3 ESP8266 CH340 یکی از شناختهشدهترین و پرکاربردترین بردهای توسعه مبتنی بر تراشه ESP8266EX است که به دلیل برخورداری از شبکه Wi-Fi داخلی، پردازنده 32 بیتی قدرتمند، ابعاد مناسب، مصرف انرژی پایین و قیمت اقتصادی، به یکی از بهترین گزینهها برای طراحی و اجرای پروژههای اینترنت اشیا (IoT)، خانه هوشمند، اتوماسیون صنعتی، سیستمهای مانیتورینگ، رباتیک و پروژههای آموزشی تبدیل شده است. این برد با بهرهگیری از ماژول ESP-12Eو مبدل USB به سریال CH340G، امکان برنامهریزی سریع و ارتباط آسان با رایانه را از طریق درگاه Micro USB فراهم میکند و بدون نیاز به پروگرامر یا تجهیزات جانبی، آماده استفاده در انواع پروژههای الکترونیکی است.
هسته اصلی این برد، تراشه ESP8266EX ساخت شرکت Espressif Systems است که از یک پردازنده 32 بیتی Tensilica L106 با فرکانس کاری 80 مگاهرتز بهره میبرد و در صورت نیاز میتوان فرکانس آن را تا 160 مگاهرتز افزایش داد. این پردازنده در کنار حافظه فلش 4 مگابایتی، توان پردازشی مناسبی را برای اجرای برنامههای مختلف، مدیریت ارتباطات شبکه و کنترل همزمان تجهیزات جانبی فراهم میکند. همچنین وجود ماژول Wi-Fi داخلی با پشتیبانی از استاندارد IEEE 802.11 b/g/n در باند 2.4 گیگاهرتز، امکان اتصال مستقیم به مودم، روتر یا شبکه بیسیم را بدون نیاز به ماژولهای جانبی فراهم کرده و هزینه و پیچیدگی طراحی پروژه را به میزان قابلتوجهی کاهش میدهد.
یکی از مهمترین مزایای برد NodeMCU V3 LOLIN، پشتیبانی از حالتهای مختلف ارتباط بیسیم شامل Station (STA)، Access Point (AP) و Station + Access Point (STA+AP) است. این قابلیت به کاربر اجازه میدهد تا برد را به شبکه Wi-Fi موجود متصل کند، آن را به یک نقطه دسترسی مستقل تبدیل نماید یا هر دو حالت را بهصورت همزمان مورد استفاده قرار دهد. به همین دلیل این برد در طراحی وبسرورهای داخلی، کنترل تجهیزات از طریق تلفن همراه، ارتباط با سرورهای ابری، سیستمهای مانیتورینگ آنلاین و پروژههای مبتنی بر پروتکلهای MQTT و HTTP کاربرد فراوانی دارد.
برد توسعه LOLIN NodeMCU V3 علاوه بر قابلیتهای ارتباطی، از مجموعهای کامل از رابطهای سختافزاری شامل UART، SPI، I²C، I²S، PWM و ADC پشتیبانی میکند و از طریق پایههای GPIO میتوان انواع سنسورها، نمایشگرهای LCD و OLED، ماژولهای RFID، GPS، بلوتوث، کارت حافظه، رله، موتور، سروو موتور و سایر تجهیزات جانبی را به آن متصل کرد. این تنوع رابطهای ارتباطی، برد را برای توسعه انواع سیستمهای هوشمند، کنترل صنعتی سبک و پروژههای تحقیقاتی به گزینهای بسیار انعطافپذیر تبدیل کرده است.
یکی دیگر از نقاط قوت این محصول، استفاده از تراشه CH340G بهعنوان مبدل USB به سریال است. این تراشه ارتباط پایدار و مطمئنی با سیستمعاملهای Windows، Linux و macOS برقرار میکند و امکان پروگرام کردن برد از طریق Arduino IDE، PlatformIO، ESP8266 RTOS SDK، NodeMCU Lua و MicroPython را فراهم میسازد. به همین دلیل کاربران مبتدی میتوانند بهسادگی اولین پروژههای اینترنت اشیا خود را اجرا کنند و توسعهدهندگان حرفهای نیز از امکانات پیشرفته این برد برای طراحی محصولات هوشمند بهره ببرند.
مصرف انرژی پایین، یکی دیگر از ویژگیهای مهم برد توسعه ESP8266 NodeMCU V3 است. این برد از حالتهای مختلف مدیریت توان مانند Modem Sleep، Light Sleep و Deep Sleep پشتیبانی میکند که باعث کاهش چشمگیر مصرف انرژی در پروژههای باتریخور میشود. این قابلیت، NodeMCU را به گزینهای مناسب برای تجهیزات قابلحمل، سیستمهای مانیتورینگ محیطی، سنسورهای بیسیم، ایستگاههای هواشناسی و پروژههایی تبدیل کرده است که نیاز به عملکرد طولانیمدت با منبع تغذیه محدود دارند.
کاربردها
مهمترین کاربردها:
• پروژههای اینترنت اشیا (IoT) و اتصال تجهیزات به شبکه اینترنت
• ساخت خانه هوشمند برای کنترل روشنایی، کلیدها، پریزها و لوازم برقی
• کنترل تجهیزات از راه دور با استفاده از موبایل، وبسایت یا سرور
• ساخت سیستمهای مانیتورینگ دما، رطوبت، فشار، نور و کیفیت هوا
• طراحی سیستمهای امنیتی هوشمند مانند دزدگیر، سنسور حرکت و کنترل دسترسی
• ساخت ایستگاه هواشناسی با سنسورهایی مانند DHT11، DHT22، BMP280 و BME280
• پروژههای کشاورزی هوشمند و گلخانههای اتوماتیک
• کنترل رلهها و تجهیزات الکتریکی از طریق Wi-Fi
• ساخت وبسرور داخلی برای نمایش و کنترل اطلاعات
• ارسال اطلاعات سنسورها به سرویسهای ابری و سرورهای MQTT
• ساخت دیتالاگرهای بیسیم برای ثبت اطلاعات
• پروژههای رباتیک و کنترل ربات از طریق شبکه Wi-Fi
• ساخت نمونه اولیه محصولات هوشمند (Prototype)
• آموزش برنامهنویسی میکروکنترلرها و توسعه پروژههای دانشجویی
راهاندازی (Setup)
1. نصب درایور CH340
ابتدا درایور مبدل USB به سریال CH340/CH340G را روی کامپیوتر نصب کنید. پس از اتصال برد با کابل Micro USB، باید یک پورت سریال جدید در بخش Device Manager ویندوز مشاهده شود.
