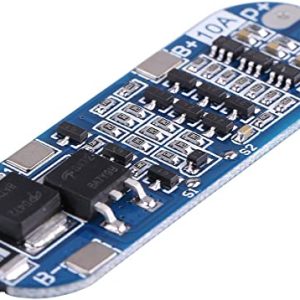

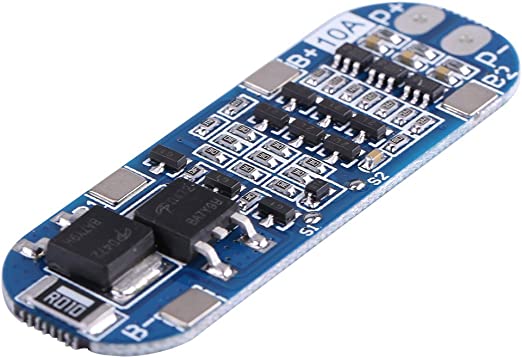

ماژول محافظ شارژ باتری لیتیومی 3 سل 10 آمپر آبی یک برد کاربردی و ضروری برای افزایش ایمنی، پایداری و عمر مفید پکهای باتری لیتیومی است. این ماژول برای باتریهای Li-ion و LiPo سهسلولی طراحی شده و با کنترل شارژ و دشارژ، از آسیبهایی مثل شارژ بیش از حد، تخلیه بیش از حد و نوسانات خطرناک جلوگیری میکند.
این برد در دستهی BMS یا مدار مدیریت باتری قرار میگیرد و برای پکهای 3 سل استفاده میشود؛ یعنی پکهایی که از سه سلول لیتیومی سری شده تشکیل شدهاند و ولتاژ نامی آنها معمولاً 10.8 ولت یا 11.1 ولت است و در حالت شارژ کامل به 12.6 ولت میرسند.
مدل 10 آمپر برای پروژههای سبک تا نیمهسنگین مناسب است و میتواند در بسیاری از کاربردهای روزمره عملکرد خوبی ارائه دهد.
این برد معمولاً در پروژههایی مثل پاوربانکهای سفارشی، چراغهای شارژی، ابزارهای قابلحمل و پک 3 تایی باتریهای 18650 استفاده میشود.
کاربردها
این ماژول در پروژههایی به کار میرود که از پک باتری لیتیومی 3 سل استفاده میکنند و نیاز به حفاظت الکتریکی دارند.
از کاربردهای رایج آن میتوان به پاوربانکهای سفارشی، چراغهای شارژی، اسپیکرهای پرتابل، اسباببازیهای برقی، ابزارهای دستی شارژی و پروژههای DIY اشاره کرد.
همچنین برای ساخت پک باتری های لیتیومی 18650 و لیتویم پلیمر بسیار مناسب است، چون به کاربر کمک میکند بدون نگرانی از تخریب سلولها، از باتری استفاده کند.
اگر مصرف جریان دستگاه شما نزدیک 10 آمپر است، باید خنککاری و کیفیت اتصالات را جدی بگیرید تا افت ولتاژ و گرمشدن بیش از حد رخ ندهد.
راهاندازی
برای استفاده، سلولهای باتری باید بهصورت سری 3 سل به ورودیهای مناسب BMS وصل شوند و شارژر نیز باید مطابق پک 3 سل، یعنی حدود 12.6 ولت باشد.
آداپتور یا منبع تغذیه با ولتاژ 12.6V-13V و جریان مناسب را به پد های ورودی P+,P- وصل می شود.
اتصال درست سیمهای B-, B1, B2 و B+ در این نوع بردها بسیار مهم است، چون اتصال اشتباه میتواند به برد یا باتری آسیب بزند. مثل تصویر زیر :
0V (B -), 3.7V (B1), 7.4V (B2), 11.1V (B +)
بعد از نصب، بهتر است ابتدا با بار سبک تست شود تا مطمئن شوید ولتاژ هر سل و عملکرد قطع/وصل محافظت درست کار میکند.
نکات مهم
• این ماژول شارژر مستقل نیست؛ بیشتر نقش محافظت و مدیریت پک باتری را دارد.
• برای شارژ، از منبع مناسب 12.6V مخصوص پک 3 سل استفاده کنید.
