ماژول شارژر باتری لیتیوم TP5100 – 2CELL | ماژول شارژ تکسل و دوسل 2 آمپر
شارژر باتری لیتیوم TP5100 – 2CELL، ماژول شارژ تکسل و دوسل با جریان 2 آمپر، مناسب باتری 18650، پاوربانک و پروژههای DIY.
ماژول شارژر TP5100 | شارژ باتری لیتیومی تکسل و دوسل با جریان 2 آمپر

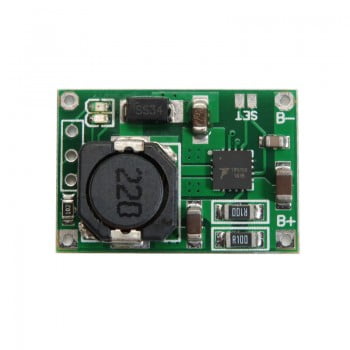

شارژر باتری لیتیوم TP5100 – 2CELL یک ماژول شارژ و مدیریت باتری بسیار کاربردی است که برای شارژ باتریهای لیتیومیون و لیتیومپلیمر تکسل و دوسل طراحی شده است. این برد با بهرهگیری از تراشه TP5100 میتواند باتریهای تکسل را با ولتاژ 4.2 ولت و باتریهای دوسل را با ولتاژ 8.4 ولت شارژ کند و به همین دلیل در پروژههای الکترونیکی، پاورهای قابلحمل، پکهای باتری 18650، دستگاههای DIY و تجهیزات پرتابل، بسیار پرطرفدار است. اگر به دنبال یک ماژول شارژ باتری لیتیومی حرفهای با ابعاد کوچک، عملکرد مطمئن و قابلیت انتخاب بین 1 سل و 2 سل هستید، TP5100 یکی از بهترین گزینههاست.
این ماژول بهگونهای طراحی شده که هم برای کاربران حرفهای و هم برای افراد مبتدی، راهاندازی ساده و قابلاعتمادی داشته باشد. با تغییر وضعیت برد، میتوان آن را بین حالت شارژ تکسل 4.2V و شارژ دوسل 8.4V تنظیم کرد. همین ویژگی باعث میشود TP5100 برای طیف وسیعی از کاربردها، از شارژ یک باتری تکی گرفته تا ساخت پکهای دوسل سری، مناسب باشد. ابعاد کوچک، مصرف بهینه و قابلیت استفاده در پروژههای فشرده، این ماژول را به انتخابی محبوب در بین سازندگان تجهیزات پرتابل و مهندسان الکترونیک تبدیل کرده است.
کاربردها
• باتری دو سلول: ساخت پاوربانک 8.4V با دو باتری لیتیومیون
• باتری تک سلول: شارژ باتری 4.2V در دستگاههای کوچک الکترونیکی
• پروژههای DIY و آردوینو: ساخت سیستم شارژ باتری در پروژههای رباتیک و الکترونیک
• تجهیزات قابل حمل: دوربین دیجیتال، پخشکننده موزیک، ابزارهای الکترونیکی جیبی
راهاندازی (Setup)
1. انتخاب حالت تک/دو سلول:
• برای حالت دو سلول (8.4V): جامپر SET روی برد را لحیم نکنید (قطع)
• برای حالت تک سلول (4.2V): جامپر SET را لحیم کنید (وصل)
2. اتصال ورودی تغذیه:
• سیم مثبت (+) را به پایانه VIN و سیم منفی (−) را به GND متصل کنید.
• ولتاژ ورودی باید بین 5 تا 18 ولت باشد ( مثلا برای دو باتریبهترین حالت: 12 یا 9V )
3. اتصال باتری:
• برای حالت 2 سلول: دو باتری لیتیوم را به صورت سری (مثبت به منفی) و خروجیها را به پایانه B+ و B- وصل کنید.
• برای حالت 1 سلول: یک باتری لیتیوم را مستقیماً به B+ و B- وصل کنید.
4. تست شارژ:
• پس از اتصال، LED قرمز روشن میشود (در حال شارژ).
• وقتی شارژ کامل شود، LED آبی میشود.
نکات مهم در استفاده
• جامپر SET: حتماً جامپر SET را درست تنظیم کنید (لحیم برای تک سلول، عدم لحیم برای دو سلول).
• ولتاژ ورودی: ولتاژ ورودی نباید از 18 ولت بیشتر شود؛ ولتاژ بالا باعث خرابی تراشه میشود.
• باتری در حالت 2 سلول: باتریها باید به صورت سری وصل شوند (مثبت یک به منفی دیگری).
• جریان شارژ: جریان شارژ حداکثر 2 آمپر است؛ جریان بیشتر باعث overheating میشود.
• نوع باتری: فقط برای باتریهای لیتیومیون و لیتیومپلیمر استفاده شود؛ باتریهای دیگر (مثل نیکل) نامناسب هستند.
• محافظتها: ماژول دارای محافظتهای کامل است، اما از اتصال کوتاه و ولتاژ بالا جلوگیری کنید.
