توضیحات

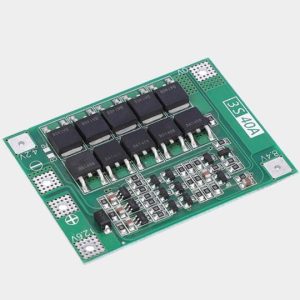

شارژر باتری 3 سل (برد سبز) 40 آمپر ورژن Enhanced
این ماژول یک شارژر کنترلشده با میکروکنترلر برای باتریهای لیتیومی 3 سل (12.6V) است که حداکثر جریان لحظهای 40 آمپر و جریان دائمی 20 آمپر ارائه میدهد. ویژگی کلیدی آن داشتن ایسی بالانسر باتری است که اختلاف ولتاژ سلها را در زمان شارژ هماهنگ کرده و طول عمر باتری را افزایش میدهد.
کاربرد ها:
• دریلهای شارژی: مناسب برای دریل با جریان شروع تا 40 آمپر و توان تا 160W
• صنعتی: شارژ باتری لیفتراکها، جکهای پالت برقی، و تجهیزات صنعتی با منبع تغذیه باتری
• ** inverters با توان پایین**: پشتیبانی از اینورترهای کمتوان
• پکهای باتری 18650/26650: ساخت پک باتری لیتیومی برای پروژههای الکترونیکی
راهاندازی

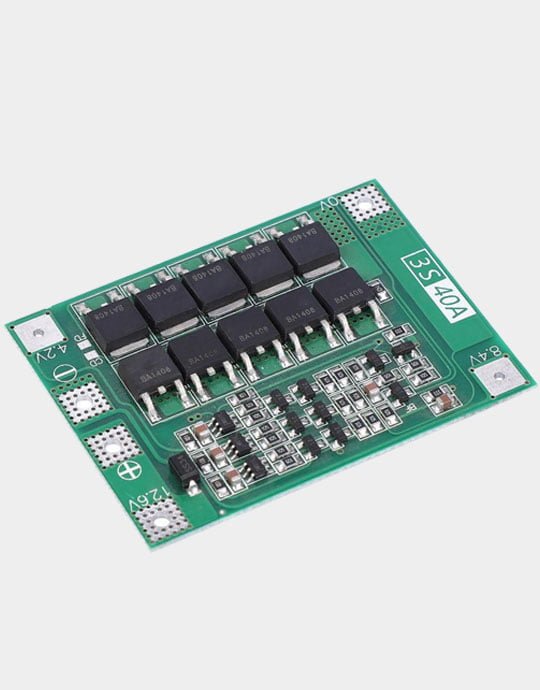

1. اتصال باتری: پینهای B-، B1، B2، B3 را به سلهای باتری لیتیومی 3 سل به ترتیب سری متصل کنیدمثل تصویر زیر
2. اتصال شارژر: ورودی شارژر را به منبع تغذیه 12.6V با توان مناسب متصل کنید.
3. اتصال خروجی: پینهای P- و P+ هم ورودی برای شارژ و هم خروجی برای اتصال به مصرف کننده هستند.
4. هیتسینک: برای جریان مداوم 40 آمپر، حتماً هیتسینک روی ماسفت ها نصب کنید.
5. تست: با ولتمتر ولتاژ هر سل را چک کنید؛ باید هر سل نزدیک 4.2V در حالت فولشارژ باشد.
نکات مهم در استفاده
• ولتاژ ورودی: هرگز ولتاژ بیش از 13.4V به ورودی شارژر ندهید.
• جریان مداوم: برای جریان مداوم بالای 20A، حتماً هیتسینک استفاده کنید تا ماسفت ها داغ نشوند.
• اتصال کوتاه: برد در برابر اتصال کوتاه محافظت دارد، اما از اتصال مستقیم P- به P+ بدون بار جلوگیری کنید.
• از آنجایی که این ماژول ظرفیت شارژ و دشارژ بالایی دارد حتما در اتصال سیم ها به باتری ها و ورودی و خروجی دقت لازم را انجام دهید چون در غیر این صورت احتمال آتش سوزی وجود دارد.
