توضیحات
ماژول افزاینده ولتاژ 10–60 ولت – 15 آمپر 400 وات DC TO DC

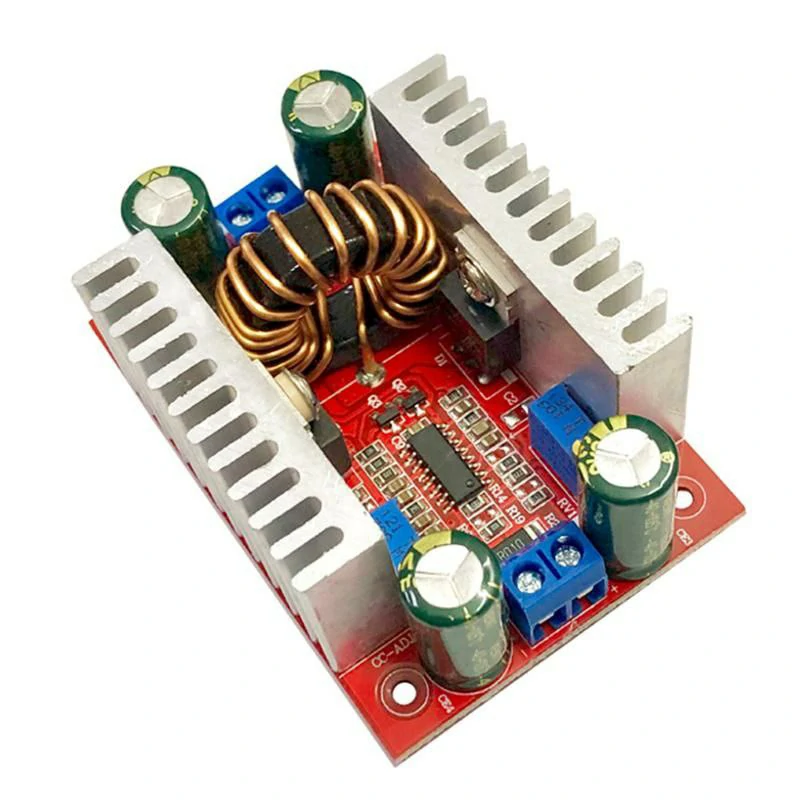

ماژول افزاینده ولتاژ 400 وات 15 آمپر یک مبدل DC-to-DC غیرمجزا از نوع Boost (Step-Up) است که ولتاژ ورودی 10 تا 60 ولت DC را به ولتاژ خروجی بالاتر تبدیل میکند و توانایی تأمین جریان خروجی تا 15 آمپر و توان تا 400 وات را دارد. این ماژول معمولاً روی برد قرمز با هیتسینکهای آلومینیومی بزرگ و خازنها و سلفهای مسی ساخته میشود و برای کاربردهای صنعتی، خودرویی، رباتیک و سیستمهای قدرت با ولتاژ DC مناسب است.
توضیحات فنی کامل
این ماژول یک مبدل افزاینده ولتاژ DC-DC با توپولوژی Boost (Step-Up) است که ولتاژ ورودی در بازه 10 تا 60 ولت DC را میپذیرد و آن را به ولتاژ خروجی بالاتر (قابل تنظیم) تبدیل میکند.
توان خروجی نامی آن 400 وات و حداکثر جریان ورودی آن 15 آمپر است که برای بارهای با توان متوسط تا بالا مناسب است.
برخی نسخههای مشابه این ماژول با ولتاژ ورودی 8.5 تا 50 ولت و جریان تا 15 آمپر گزارش شدهاند که نشاندهنده تنوع در طراحی و مدلهای مختلف ماژولهای 400 وات 15 آمپر است. اما مدل 10–60 ولت، بازه ورودی وسیعتری دارد و برای کاربردهایی که منبع تغذیه DC متغیر است (مثل باتریهای سری، پاوربانکهای صنعتی، سیستمهای خورشیدی کوچک) مناسبتر است.
این ماژول غیرایزوله است؛ یعنی ورودی و خروجی زمین مشترک دارند و برای کاربردهایی که ایزولاسیون الکتریکی بین ورودی و خروجی ضروری نیست، مناسب است. برای افزایش راندمان و کاهش اتلاف حرارت، معمولاً دارای هیتسینک بزرگ و در برخی موارد فن خنککننده است.
ورودی این ماژول معمولاً دارای یک فیوز داخلی است که در صورت جریان کشی بیشازحد، ورودی را ایزوله میکند و از آسیب به ماژول جلوگیری میکند. همچنین معمولاً دارای مولتیترن (ولوم چند دوری) برای تنظیم ولتاژ خروجی است و در برخی مدلها قابلیت تنظیم جریان خروجی نیز وجود دارد.
